| 원래 장소: | 중국 |
| 브랜드 이름: | HAOMAI |
| 인증: | ISO9001:2015 |
| 모델 번호: | RELAYSTAR-Z70 |
| 최소 주문 수량: | 1개 세트 |
|---|---|
| 가격: | negotiation |
| 포장 세부 사항: | 운송건 + 통 |
| 배달 시간: | 10-15 일로 일합니다 |
| 지불 조건: | 전신환 |
| 공급 능력: | 달 당 400개 세트 |
| 상품 이름: | 가지고 다닐 수 있는 중계기 테스터, 디지털형 계전기 시험 키트, IEC 61850 시험 | 현 생산량: | 3x0...10A |
|---|---|---|---|
| 전압 출력: | 3x0...120V | 출력 정확도: | 교류 출력을 위한 ≤0.1% |
| IEC 61850 테스트: | 이용 가능합니다 | 작동: | 10.1 인치 터치 스크린 |
| 하이 라이트: | 3 단계 국제전기기술위원회 61850 테스트,2.7 킬로그램 IEC 61850 테스트,포켓용 보호 릴레이 시험 세트 |
||

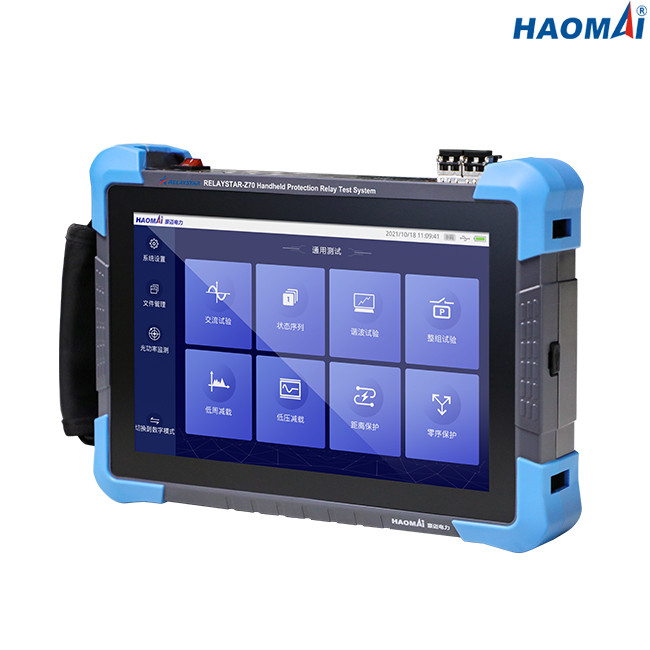

포켓용 보호 계전기 시험은 국제전기기술위원회 61850 시험과 함께 설정했습니다
모형을 만드세요 : RELAYSTAR-Z70
포켓용 보호 릴레이 시험 세트 RELAYSTAR-Z70은 양쪽 전통적 지국과 디지털 지국 위임 시험과 유지를 위해 설계됩니다. 그것은 3개 단계를 출력할 수 있고 3가 전통적 보호 릴레이를 시험해서 voltage(3x0...120V) 단계적으로 시행합니다. 광 디지탈 일부의 그것의 시스템은 받는 SV / 거위 메시지, 보내는 것고 분석을 지원하는 IEC61850 프로토콜을 기반으로 개발됩니다.
The RELAYSTAR-Z70 is very convenient and portable network test set that with a 10.1-inch touch screen so that engineer can take it only to different places in the substation for IEDs, no need to take complicated test sets and laptop, and other testing accessories.
RELAYSTAR-Z70은 있고 보호 릴레이 테스트, MU 테스트, SV / 거위 전송, 받고 분석, SCD 파일 들여오기와 분석 기타 등등을 위한 풍부한 시험 모듈을 가지고 있습니다.
RELAYSTAR-Z70은 또한 전송을 포함하여 복합 기능 도구로서의 디지털 지국에서 다른 IED를 시험을 배서 사용될 수 있고 거위, SV, 스위치에 대한 에드 트래픽 흐름 또는 다른 IED를 받, MU 시간 지연을 확인하는 지를 광섬유 포트 등의 섬유 권한이 측정합니다.
주요 특징
1) 운영을 위한 10.1 인치 고해상도 터치 스크린
2) SOC 하드웨어 플랫폼과 임베디드 리눅스 시스템 개발을 기반으로
3) 3개 단계 current(3x0...10A) + 3 단계 voltage(3x0...120V) 전통적 보호 릴레이를 시험하기 위한 출력
4) IEC61850-9-1/9-2/9-2LE, FT3/FT3LE, 거위와 다른 광 디지탈 메시지 규격에 따르세요
5) 36개의 광 디지탈 SV / 거위 채널을 구성하세요
6) 100M 광학 네트워크 인터페이스 모듈을 지원하세요
7) 지원 FT3 광학 직렬 포트 모듈
8) 지원 IRIG-B 시간 동기화
9) 광학력과 네트워크 광 디지탈 패킷의 실시간 감시
10) 지원 표준 SCL 파일 들여오기가 필수 장치 인스턴스 환경설정 정보를 추출하고, 원-클릭 파싱에 의해 토폴로지를 발생시킵니다
기술 데이터
일반류와 전압 출력
| 전류 발생기 | 설정 범위 | 3 단계 AC(L-N) : 3x0...10A |
| DC(l-n) : 3x0...±2 A | ||
| 힘 | 최대. 30VA | |
| 정확도 | AC : ≤0.1% | |
| DC : ≤0.2% | ||
| 결의안 | 1mA | |
| 단자 전압 발생기 | 설정 범위 | 3 단계 AC(L-N) : 3x0...120V |
| DC(l-n) : 3x0...±170V | ||
| 힘 | 최대. 30VA | |
| 정확도 | AC : ≤0.1% | |
| DC : ≤0.2% | ||
| 결의안 | 1mV | |
| 일반적 생성기 | 주파수 | 범위 : 10~1200Hz |
| 정확도 : 0.001Hz | ||
| 결의안 : 0.001Hz | ||
| 단계 | 범위 : 0' ~+360' | |
| 정확도 : 0.01' | ||
| 결의안 : 0.01' | ||
| 고조파 | 중첩 명령 : 1~24 시간 | |
| 왜곡 : ≤0.5% |
이서넷 통신 인터페이스
| 방식 | 10/100Base-TX(10/100Mbit,twisted-pair,auto-crossover) |
| 항구의 수 | 1 |
| 인터페이스의 타입 | RJ45 |
| 상태 표시 | LED 라이트 |
광섬유 통신 인터페이스
| 방식 | 100Base FX (100Mbit, 광섬유, 전 이중) |
| 항구의 수 | 2 |
| 인터페이스의 타입 | LC |
| 섬유형 | 62.5/125μm (멀티 모드 파이버) |
| 사고 방식 | 1310nm |
| 전송거리 | >1km |
| 상태 표시 | LED 라이트 |
FT3 인터페이스
| 항구의 수 | 2 (전송을 위한 1, 받기 위한 1) |
| 인터페이스의 타입 | 거리 |
| 섬유형 | 62.5/125μm (멀티 모드 파이버) |
| 사고 방식 | 850nm |
이원 입력
| 수 | 2 |
| 타입 | 무전위 접촉 또는 놀림 접점 (자동 식별) |
| 임계값 특성 | 0 : 0~6V ; 1 : 12V~250V |
2진 출력
| 수 | 2 |
| 타입 | 놀림 접점 |
| 중단 능력 | 250VAC/0.5A ; 250VDC/0.2A |
전원 공급기
| 어댑터를 위한 입력 | AC 100V~240V, 50/60 Hz |
| 어댑터의 출력 | DC 15V/3A |
| 짜맞춘 리튬 배터리 | 7.4V, 9600mAh |
| 연속 작업식 시간 | 8 시간 이상 |
잡다합니다
| 중량 | 2.7 킬로그램 (파운드) |
| 차원 (핸들 없이, Ｗ Ｘ Ｈ Ｘ Ｄ) | 270×210×64mm (x11.61x9.84에) |
포켓용 보호 릴레이 시험 세트 RELAYSTAR-Z70은 전통적 보호 릴레이, IEC 61850 기반을 둔 보호 소자와 IED를 위한 다중기능 시험 세트입니다.
