울트라 휴대용 보호 계전기 시험 시스템 가벼운 국제전기기술위원회 61010-1

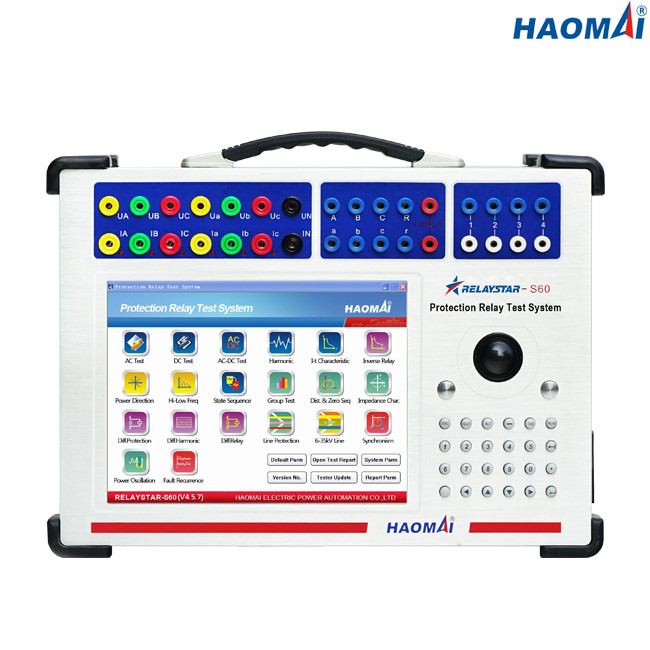

울트라 휴대용 6상 계전기 시험 시스템



모형을 만드세요 : RELAYSTAR-S60

RELAYSTAR-S60은 그들의 운영 설치에서 전자기계적이고 고체 상태이고 마이크로프로세서계 보호 계전기의 성능 확인시험을 전달하는 최고의 휴대성 보호 릴레이 시험 시스템입니다.

RELAYSTAR-S60은 양쪽 실내 외부 환경에서 운영된 다양한 보호 계전기를 시험하는데 적합한 울퉁불퉁한 시험 세트입니다. 단위의 인간 환경 공학적인 설계와 직관적 제어 패널 레이아웃은 그것을 거의 혹은 전혀 없는 트레이닝한 것 가지고 있는 신규 사용자들에 이상적이게 합니다.



주요 특징 :

1) 6개 단계 경향(6×30A) + 6 단계 전압(6×150V) 출력

2) 10.4 인치 LCD 스크린과 내장된 산업적 PC

3) 편리한 전면판 디스플레이는 테스트 동안 유효 전압 / 전류 크기와 위상값을 보여줍니다

4) 1A와 5A 보호 소자의 아날로그 테스트

5) 주 시뮬레이션과 일시적 실험을 수행하세요

6) COMTRADE 시청자와 재생

7) 더 낮은 체중 : 단지 10.6 킬로그램 (26.37 파운드)



기술 데이터

전류 발생기

설정 범위	6 단계 AC(L-N)	6x0...30A
	3 단계 AC(L-N)	3x0...60A
	1 단계 AC(LL-LN)	1x0...180A
	DC(l-n)	6x0...±10 A
힘	6 단계 AC(L-N)	30A에 있는 6x200VA
	3 단계 AC(L-N)	60A에 있는 3x300VA
	1 단계 AC(LL-LN)	180A에 있는 1x600VA
	DC(l-n)	10A에 있는 6x100VA
정확도	AC : ±1mA(≤0.2A), ≤0.1% (0.2~30A)
	DC : ±5mA(0.2~0.5A), ≤0.2% (0.5~10A)
결의안	1mA



단자 전압 발생기

설정 범위	6 단계 AC(L-N)	6x0...150V
	3 단계 AC(L-N)	3x0...300V
	DC(l-n)	6x0...±160V
힘	6 단계 AC(L-N)	150V에 있는 6x60VA
	3 단계 AC(L-N)	300V에 있는 3x100VA
	DC(l-n)	160V에 있는 6x60VA
정확도	AC : ±2mV(0.2~2V), ≤0.1% (2~150V)
	DC : ±10mV (0.5~5V), ≤0.2% (5~160V)
결의안	1mV



이원 입력

수	8
입력특성	놀림 접점 또는 무전위 접촉
임계값 특성	0 : 0~6V ; 1 : 12V~250V
맥스. 측정 시간	999999.999s
시간 정확도	±1ms
시간 해상도	1명의 부인



2진 출력

수	4
타입	놀림 접점
중단 능력	250VAC/0.5A, 250VDC/0.2A



일반적 생성기

주파수	범위 : 0~1200Hz
	정확도 :<1mhz>
	결의안 : 0.001Hz
단계	범위 : -360' ~+360'
	정확도 : 0.1'
	결의안 : 0.01'
고조파	중첩 명령 : 2~24 시간
	왜곡 : ≤0.5%



전원 공급기

명목상 입력 전압량	주문 제작됩니다 (AC 220V/230V/120V±10%, 1개 단계)
공칭 주파수	50/60 Hz
정격 전류	115V에 있는 230V / 12A에 있는 10A
연결	표준 AC 소켓 (IEC 60320)



환경적인 조건

작동 온도	0... +50 'Ｃ (+32... +122 'F)
저장 온도	-25... +70 'Ｃ (-13... +158 'F)
습도 범위	상대 습도 5... 95 %, 불응축
진동	10에 있는 IEC 60068-2-6 (20m / s2... 150 Hz)



잡다합니다

중량	10.6 킬로그램 (26.37 파운드)
차원 (핸들 없이, Ｗ Ｘ Ｈ Ｘ Ｄ)	350×250×120mm (13.78x9.84x4.72에)
연결 포트	2곳 USB2.0 공항, 1 이더넷 포트



안전 기준, 전자파 적합성

EMC	제품은 전자파 적합성 (EMC) 지시 2004/108 / EC을 고수합니다 (CE가 따릅니다)
	IEC 61326-1 ; IEC 61000-6-4 ; IEC 61000-3-2/3
안전성	제품은 저전압 지시 2006/95 / EC을 고수합니다 (CE가 따릅니다).
	IEC 61010-1



울트라 휴대용 6상 계전기 시험 시스템 RELAYSTAR-S60은 시험을 위한 탁월한 선택이고 사이트 위의 보호 릴레이 시험을 수행하기 위한 위임 엔지니어들입니다.



울트라 휴대용 6상 계전기 시험 시스템 RELAYSTAR-S60은 초미세 크기와 매우 낮은 체중 10.6 킬로그램 (26.37 파운드)로 인해 사용자들을 위해 도달하도록 사실상 편리합니다.



울트라 휴대용 6상 계전기 시험 시스템 RELAYSTAR-S60은 IEEE ANSI /를 위한 요구에따르면 아래와 같이 모든 세대와 보호 릴레이의 종류를 시험할 수 있습니다.

어떤 ANSI / IEEE.	장치 또는 함수명
2	타임즈 지는 아주 지연됩니다
3	점검 또는 연동 계전기
7	변화율계전기
13	동기속도기기
15	장치와 일치하는 속도 또는 주파수
16	데이터 통신 장치
18	장치를 가속화하거나 감속하기
21	거리 계전기
24	헤르츠 중계기 당 볼트
25	동기화하거나 동기검정기
27	부족 전압 계전기
30	호출 표시 장치 계전기
32	전력방향계전기
36	극성 또는 편극화 전압 장치
37	부족전류 또는 부족전력계전기
40	계자 릴레이
44	유니트시켄스시동계전기
46	역상 혹은 상평형 전류계전기
47	위상 시퀀스 전압 계전기
48	불완전 순서는 중계방송합니다
50	순시 과전류 계전기 또는 상승속도 중계기
51	AC 시간-과전류계전기
55	역율 계전기
59	과전압 계전기
60	전압 또는 전류 평형 계전기
62	스토핑 시간 지연 또는 시작 중계기
66	장치를 올리거나 살짝 밀기
67	교류 과전류 방향계전기
68	동기 탈조 또는 저지 계전기
69	허용제어장치
74	경보 계전기
76	DC 전류 계전기
77	원거리 측정 장치
78	위상 각도 측정 계전기
79	교류 재폐 계전기
81	주파수 계전기
82	재폐로 계전기를 로드-메아수링 DC
83	자동 선택적인 제어 또는 전송용 계전기
85	반송보호혹은표시선수신계전기
86	로크아웃 계전기
87	차동 보호 계전기
91	전압 방향 계전기
92	전압과 전력 방향 계전기
94	트리핑 또는 무트립 계전기
--	위상자 측정 유닛
--	파워 품질 모니터
