| 원래 장소: | 중국 |
| 브랜드 이름: | HAOMAI |
| 인증: | ISO9001:2015 |
| 모델 번호: | RELAYSTAR-S60 |
| 최소 주문 수량: | 1개 세트 |
|---|---|
| 가격: | negotiation |
| 포장 세부 사항: | 운송건 + 합판 상자 |
| 배달 시간: | 10-15 일로 일합니다 |
| 지불 조건: | 전신환 |
| 공급 능력: | 달 당 400개 세트 |
| 상품 이름: | 중계기 테스터, 계전기 시험 장비, 계전기 시험 시스템, 2차 주입 시험 세트 | 현 생산량: | 6x0...30A |
|---|---|---|---|
| 전압 출력: | 6x0...150V | 출력 정확도: | 교류 출력을 위한 ≤0.1% |
| 작동: | 국부 모드 + PC 방식 | 중량: | 10.6 킬로그램 (26.37 파운드) |
| 하이 라이트: | 울트라 휴대용 보호 릴레이 시험 세트,6Phase 보호 릴레이 시험 세트,26.37 파운드 완전계전기 시험 세트 |
||

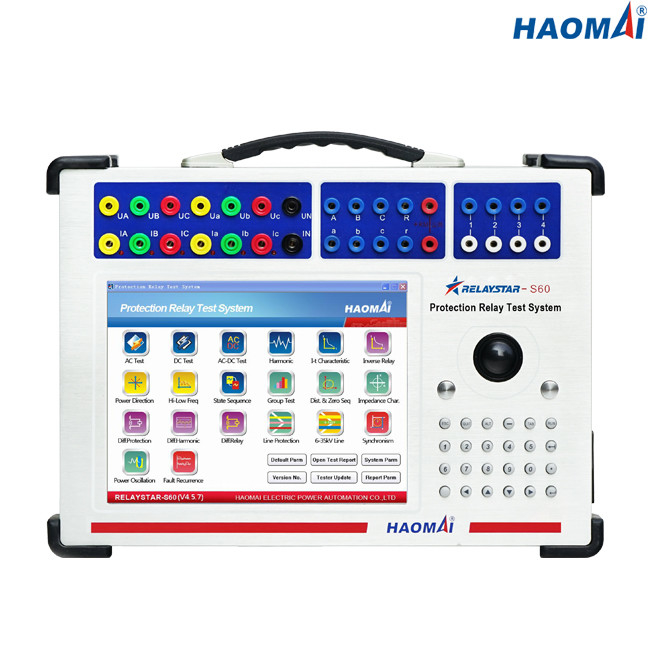

울트라 휴대용 6 단계 보호 릴레이 시험 세트
모형을 만드세요 : RELAYSTAR-S60
RELAYSTAR-S60은 그들의 작동 설치미술에서 전자기계적이고 고체 상태이고 마이크로프로세서계 보호 계전기의 성능 확인시험을 전달하는 울트라 휴대용 보호 릴레이 시험 세트입니다.
RELAYSTAR-S60은 양쪽 실내 외부 환경에서 운영된 다양한 보호 계전기를 시험하는데 적합한 울퉁불퉁한 시험 세트입니다. 단위의 인간 환경 공학적인 설계와 직관적 제어 패널 레이아웃은 그것을 거의 혹은 전혀 없는 트레이닝한 것 가지고 있는 신규 사용자들에 이상적이게 합니다.
주요 특징 :
1) 6개 단계 경향(6×30A) + 6 단계 전압(6×150V) 출력
2) 10.4 인치 LCD 스크린과 내장된 산업적 PC
3) 편리한 전면판 디스플레이는 테스트 동안 유효 전압 / 전류 크기와 위상값을 보여줍니다
4) 1A와 5A 보호 소자의 아날로그 테스트
5) 주 시뮬레이션과 일시적 실험을 수행하세요
6) COMTRADE 시청자와 재생
7) 더 낮은 체중 : 단지 10.6 킬로그램 (26.37 파운드)
기술 데이터
전류 발생기
| 설정 범위 | 6 단계 AC(L-N) | 6x0...30A |
| 3 단계 AC(L-N) | 3x0...60A | |
| 1 단계 AC(LL-LN) | 1x0...180A | |
| DC(l-n) | 6x0...±10 A | |
| 힘 | 6 단계 AC(L-N) | 30A에 있는 6x200VA |
| 3 단계 AC(L-N) | 60A에 있는 3x300VA | |
| 1 단계 AC(LL-LN) | 180A에 있는 1x600VA | |
| DC(l-n) | 10A에 있는 6x100VA | |
| 정확도 | AC : ±1mA(≤0.2A), ≤0.1% (0.2~30A) | |
| DC : ±5mA(0.2~0.5A), ≤0.2% (0.5~10A) | ||
| 결의안 | 1mA | |
단자 전압 발생기
| 설정 범위 | 6 단계 AC(L-N) | 6x0...150V |
| 3 단계 AC(L-N) | 3x0...300V | |
| DC(l-n) | 6x0...±160V | |
| 힘 | 6 단계 AC(L-N) | 150V에 있는 6x60VA |
| 3 단계 AC(L-N) | 300V에 있는 3x100VA | |
| DC(l-n) | 160V에 있는 6x60VA | |
| 정확도 | AC : ±2mV(0.2~2V), ≤0.1% (2~150V) | |
| DC : ±10mV (0.5~5V), ≤0.2% (5~160V) | ||
| 결의안 | 1mV | |
이원 입력
| 수 | 8 |
| 입력특성 | 놀림 접점 또는 무전위 접촉 |
| 임계값 특성 | 0 : 0~6V ; 1 : 12V~250V |
| 맥스. 측정 시간 | 999999.999s |
| 시간 정확도 | ±1ms |
| 시간 해상도 | 1명의 부인 |
2진 출력
| 수 | 4 |
| 타입 | 놀림 접점 |
| 중단 능력 | 250VAC/0.5A, 250VDC/0.2A |
일반적 생성기
| 주파수 | 범위 : 0~1200Hz |
| 정확도 :<1mhz> | |
| 결의안 : 0.001Hz | |
| 단계 | 범위 : -360' ~+360' |
| 정확도 : 0.1' | |
| 결의안 : 0.01' | |
| 고조파 | 중첩 명령 : 2~24 시간 |
| 왜곡 : ≤0.5% |
전원 공급기
| 명목상 입력 전압량 | 주문 제작됩니다 (AC 220V/230V/120V/127V±10%, 1개 단계) |
| 공칭 주파수 | 50/60 Hz |
| 정격 전류 | 115V에 있는 230V / 12A에 있는 10A |
| 연결 | 표준 AC 소켓 (IEC 60320) |
환경적인 조건
| 작동 온도 | 0... +50 'Ｃ (+32... +122 'F) |
| 저장 온도 | -25... +70 'Ｃ (-13... +158 'F) |
| 습도 범위 | 상대 습도 5... 95 %, 불응축 |
| 진동 | 10에 있는 IEC 60068-2-6 (20m / s2... 150 Hz) |
잡다합니다
| 중량 | 10.6 킬로그램 (26.37 파운드) |
| 차원 (핸들 없이, Ｗ Ｘ Ｈ Ｘ Ｄ) | 350×250×120mm (13.78x9.84x4.72에) |
| 연결 포트 | 2곳 USB2.0 공항, 1 이더넷 포트 |
안전 기준, 전자파 적합성
| EMC | 제품은 전자파 적합성 (EMC) 지시 2004/108 / EC을 고수합니다 (CE가 따릅니다) |
| IEC 61326-1 ; IEC 61000-6-4 ; IEC 61000-3-2/3 | |
| 안전성 | 제품은 저전압 지시 2006/95 / EC을 고수합니다 (CE가 따릅니다). |
| IEC 61010-1 |
울트라 휴대용 6 단계 보호 릴레이 시험 세트 RELAYSTAR-S60은 시험을 위한 탁월한 선택이고 현장 위의 보호 릴레이 시험을 수행하기 위한 위임 엔지니어들입니다.
울트라 휴대용 6 단계 보호 릴레이 시험 세트 RELAYSTAR-S60은 초미세 크기와 매우 낮은 체중 10.6 킬로그램 (26.37 파운드)로 인해 사용자들을 위해 도달하도록 사실상 편리합니다.
