| 원래 장소: | 중국 |
| 브랜드 이름: | HAOMAI |
| 인증: | ISO9001:2015 |
| 모델 번호: | RELAYSTAR-6000D |
| 최소 주문 수량: | 1개 세트 |
|---|---|
| 가격: | negotiation |
| 포장 세부 사항: | 운송건 + 합판 상자 |
| 배달 시간: | 10-15 일로 일합니다 |
| 지불 조건: | 전신환 |
| 공급 능력: | 달 당 400개 세트 |
| 상품 이름: | IEC 61850 시험 세트, 디지털형 계전기 시험 키트 | 피시험물: | IEC 61850 기반을 둔 보호 소자와 MU |
|---|---|---|---|
| IEC 61850 표본값 테스트: | 이용 가능합니다 | 거위 테스트: | 이용 가능합니다 |
| 시간 동기화의 4가지 방식: | 이용 가능합니다 | 작동: | 국부 모드 + PC 방식 |
| 하이 라이트: | HAOMAI 국제전기기술위원회 61850 테스트,다중 모드 국제전기기술위원회 61850 테스트,8.82 파운드 보호 릴레이 시험 장비 |
||

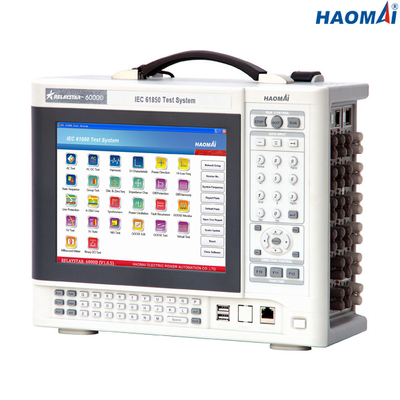

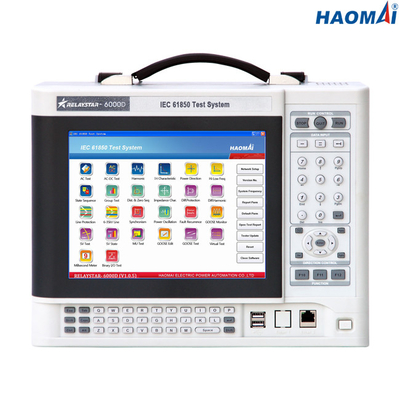

IEC 61850 시험 시스템
모형을 만드세요 : RELAYSTAR-6000D
RELAYSTAR-6000D는 IEC 61850 기반을 둔 보호 소자와 병합부에 제공된 새로운 세대 시험 세트입니다. 그것은 IEC 61850-9-1/9-2/9-2LE, 거위, IEC 60044-7/8 FT3에 따른 여러가지 유형의 메세지를 시뮬레이션할 수 있습니다.
IEC 61850 시험 시스템 RELAYSTAR-6000D는 9.7 인치 터치 스크린과 내장된 산업적 PC에 의해 또는 PC로 운영되는 시험 소프트웨어에 의해 또한 운영될 수 있습니다.
시간 동기화 방식 GPS, IRIG-B 코드와 IEEE1588은 이용 가능한 지국 조인트 디버깅에 양쪽 지국 내부 디버깅과 지국을 만드는 RELAYSTAR-6000D와 함께 공급됩니다.
주요 특징
●IEC 61850 기반을 둔 보호 소자와 MU는 시험될 수 있습니다
9.7 인치 터치 스크린과 ●Embedded 산업적 PC
이용 가능한 ●Both 로컬 시험과 PC 리모트 테스트
●Able이 IEC 61850-9-1/9-2/9-2LE, 거위, IEC 60044-7/8 FT3에 따른 여러가지 유형의 메세지를 시뮬레이션합니다
●12 낮은 수준 아날로그 출력
●Four 시간 동기화 방식 : 인-빌트 GPS, IRIG-B 코드, PPS와 IEEE1588
●Small 크기와 경량 (단지 4 킬로그램 / 8.82lb)
기술 데이터
이서넷 통신 인터페이스
| 방식 | 10/100Base-TX(10/100Mbit,twisted-pair,auto-crossover) |
| 항구의 수 | 2 |
| 인터페이스의 타입 | RJ45 |
| 상태 표시 | LED 라이트 |
광섬유 통신 인터페이스
| 방식 | 100Base FX (100Mbit, 광섬유, 전 이중) |
| 항구의 수 | 16 |
| 인터페이스의 타입 | 거리 |
| 섬유형 | 62.5/125μm (멀티 모드 파이버) |
| 사고 방식 | 1310nm |
| 전송거리 | >1km |
| 상태 표시 | LED 라이트 |
FT3 인터페이스
| 항구의 수 | 10 (전송을 위한 8, 받기 위한 2) |
| 인터페이스의 타입 | 거리 |
| 섬유형 | 62.5/125μm (멀티 모드 파이버) |
| 사고 방식 | 850nm |
낮은 수준 아날로그 출력
| 출력의 수 | 12 |
| 설정 범위 | AC : 0~7.07Vrms ; DC : 0~10V |
| 최대에 있는 경향. 부담 | 1mA |
| 정확도 | <0> |
| 결의안 | 250μV |
| 왜곡 (THD+N) | <0> |
| 주파수 | 정현 신호 : 10~1000Hz |
| 일시적인 신호 : DC~10.0kHz | |
| 정확도 : <0> | |
| 결의안 : 0.001Hz | |
| 단계 | 위상각의 범위 : 0 ~359. 9' 0 ~359. 9' |
| 정확도 : <0> | |
| 결의안 : ±0.01' |
이원 입력
| 수 | 10 |
| 타입 | 무전위 접촉 또는 놀림 접점 (자동 식별) |
| 임계값 특성 | 0 : 0~6V ; 1 : 12V~250V |
2진 출력
| 수 | 4 |
| 타입 | 놀림 접점 (선택적인 빠른 접촉 출력) |
| 중단 능력 | 250VAC/0.5A ; 250VDC/0.2A |
전원 공급기
| 명목상 입력 전압량 | 주문 제작됩니다 (AC230V / 120V±10%, 1 단계) |
| 공칭 주파수 | 50/60 Hz |
| 정격 전류 | 120V에 있는 230V / 12A에 있는 10A |
| 연결 | 표준 AC 소켓 (IEC 60320) |
환경적인 조건
| 작동 온도 | 0... +50 'Ｃ (+32... +122 'F) |
| 저장 온도 | -25... +70 'Ｃ (-13... +158 'F) |
| 습도 범위 | 상대 습도 5... 95 %, 불응축 |
| 진동 | 10에 있는 IEC 60068-2-6 (20m / s2... 150 Hz) |
잡다합니다
| 중량 | 4 킬로그램 (8.82 파운드) |
| 차원 (핸들 없이, Ｗ Ｘ Ｈ Ｘ Ｄ) | 345×135×270mm (13.58x5.31x10.63에) |
IEC 61850 보호 릴레이 시험 시스템 RELAYSTAR-6000D는 피측정장치와 연결되기 위해 거위와 표본값의 실시간 통신 방식에 초점을 맞춥니다.
