| 원래 장소: | 중국 |
| 브랜드 이름: | HAOMAI |
| 인증: | ISO9001:2015, Type Test Report, Calibration Report |
| 모델 번호: | RELAYSTAR-7000 |
| 최소 주문 수량: | 1개 세트 |
|---|---|
| 가격: | negotiation |
| 포장 세부 사항: | 운송건 + 합판 상자 |
| 배달 시간: | 10-15 일로 일합니다 |
| 지불 조건: | 전신환 |
| 공급 능력: | 달 당 400개 세트 |
| 상품 이름: | 보호 릴레이 시험 세트, 계전기 시험 장비, 계전기 시험 시스템 | 현 생산량: | 6x0...30A |
|---|---|---|---|
| 전압 출력: | 6x0...150V | 출력 정확도: | 교류 출력을 위한 ≤0.1% |
| IEC 61850 테스트: | 이용 가능합니다 | 작동: | 국부 모드 + PC 방식 |
| 하이 라이트: | ISO9001 국제전기기술위원회 61850 테스트,다중기능 국제전기기술위원회 61850 테스트,150V 보호 릴레이 시험 키트 |
||

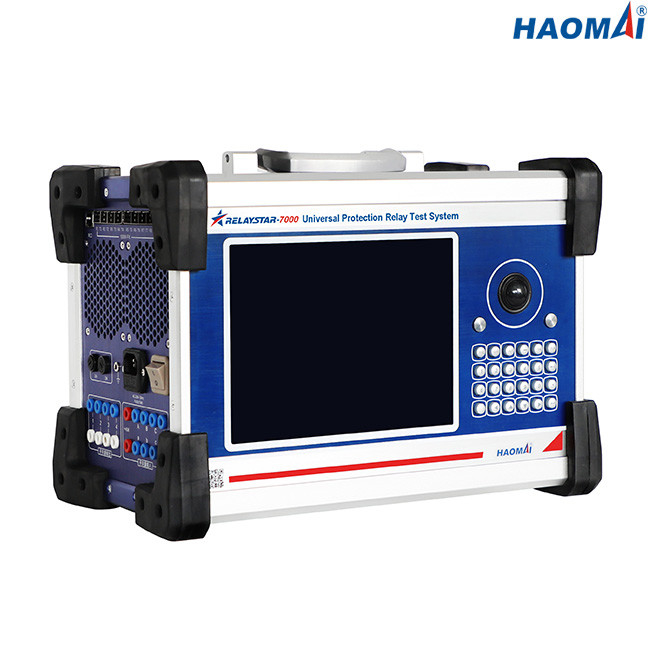

국제전기기술위원회 61850 시험에 따른 보편적 보호 릴레이 시험 시스템
모형을 만드세요 : RELAYSTAR-7000
RELAYSTAR-7000은 IEC61850 SV와 거위에 따른 다중기능 보호 릴레이 시험 시스템입니다. 그것은 6개 단계를 출력할 수 있고 6가 오래된 전자기계적 종류와 마이크로프로세서계 종류와 같은 전통적 보호 릴레이를 시험하기 위해 voltage(6×0...150V) 단계적으로 시행합니다. RELAYSTAR-7000은 IEC 61850 프로토콜을 사용한 시험 중계기와 지국을 위한 이상적인 도구로서 또한 있을 수 있으며, 그것이 IEC 61850-9-1/9-2/9-2LE, 거위, IEC 60044-7/8 FT3에 따른 여러가지 유형의 메세지를 시뮬레이션할 수 있습니다.
RELAYSTAR-7000은 일시적 검사를 수행한 것을 사용될 수 있습니다. RELAYSTAR-7000은 COMTRADE 표준 포맷인 IEEE C37.111의 디지털로 기록적 결점을 재생함으로써 수락 또는 문제해결 시험을 수행할 수 있습니다.
주요 특징
1) 통합된 다단계 보호 릴레이 시험 시스템
2) 직관적 고해상도 그래픽 화면, 작동하도록 요구된 어떤 PC를 사용하지 못하는 독립적인 작동
3) 둘다 이용 가능한 로컬 시험과 PC 리모트 테스트
4) 디지털 입출력
5) 모니터링하고 기록하는 인-빌트 파형
6) GPS 또는 IRIG-B와 한쪽끝과 한쪽끝을 잇 테스트
7) IEC 61850 테스트 능력
기술 데이터
일반류와 전압 출력
| 전류 발생기 | 설정 범위 | 6 단계 AC(L-N) : 6x0...30A |
| DC(l-n) : 6x0...±10 A | ||
| 힘 | 6 단계 AC(L-N) : 30A에 있는 6x450VA | |
| DC(l-n) : 10A에 있는 6x120VA | ||
| 정확도 | AC :±1mA(≤0.2A), ≤0.1% (0.2~30A) | |
| DC : ±5mA(0.2~0.5A), ≤0.2% (0.5~10A) | ||
| 결의안 | 1mA | |
| 단자 전압 발생기 | 설정 범위 | 6 단계 AC(L-N) : 6x0...150V |
| DC(l-n) : 6x0...±160V | ||
| 힘 | 6 단계 AC(L-N) : 150V에 있는 6x80VA | |
| DC(l-n) : 160V에 있는 6x80VA | ||
| 정확도 | AC :±2mV(0.2~2V), ≤0.1% (2~150V) | |
| DC :±10mV (0.5~5V), ≤0.2% (5~160V) | ||
| 결의안 | 1mV | |
| 일반적 생성기 | 주파수 | 범위 : 0~1200Hz |
| 정확도 :<1mhz> | ||
| 결의안 : 0.001Hz | ||
| 단계 | 범위 : -360' ~+360' | |
| 정확도 : 0.1' | ||
| 결의안 : 0.01' | ||
| 고조파 | 중첩 명령 : 2~24 시간 | |
| 왜곡 : ≤0.5% |
이서넷 통신 인터페이스
| 방식 | 10/100Base-TX(10/100Mbit,twisted-pair,auto-crossover) |
| 항구의 수 | 2 |
| 인터페이스의 타입 | RJ45 |
| 상태 표시 | LED 라이트 |
광섬유 통신 인터페이스
| 방식 | 100Base FX (100Mbit, 광섬유, 전 이중) |
| 항구의 수 | 8 |
| 인터페이스의 타입 | LC |
| 섬유형 | 62.5/125μm (멀티 모드 파이버) |
| 사고 방식 | 1310nm |
| 전송거리 | >1km |
| 상태 표시 | LED 라이트 |
FT3 인터페이스
| 항구의 수 | 9 (전송을 위한 8, 받기 위한 1) |
| 인터페이스의 타입 | 거리 |
| 섬유형 | 62.5/125μm (멀티 모드 파이버) |
| 사고 방식 | 850nm |
이원 입력
| 수 | 8 |
| 타입 | 무전위 접촉 또는 놀림 접점 (자동 식별) |
| 임계값 특성 | 0 : 0~6V ; 1 : 12V~250V |
2진 출력
| 수 | 4 |
| 타입 | 놀림 접점 |
| 중단 능력 | 250VAC/0.5A ; 250VDC/0.2A |
인-빌트 모니터링하고 기록합니다
| 모니터링 | 경향과 전압 출력 |
| 리코딩 | 아날로그 출력, 이원 입력 / 출력 상태 |
| 방식 | 실시간 모니터링할 때, 어떤 외부 배선도 요구되지 않습니다 |
| 기록하는 길이 | 제한 없습니다 (내부 메모리가 가득 찰 때까지) |
전원 공급기
| 명목상 입력 전압량 | 주문 제작됩니다 (AC230V / 120V±10%, 1 단계) |
| 공칭 주파수 | 50/60 Hz |
| 정격 전류 | 120V에 있는 230V / 12A에 있는 10A |
| 연결 | 표준 AC 소켓 (IEC 60320) |
환경적인 조건
| 작동 온도 | 0... +50 'Ｃ (+32... +122 'F) |
| 저장 온도 | -25... +70 'Ｃ (-13... +158 'F) |
| 습도 범위 | 상대 습도 5... 95 %, 불응축 |
| 진동 | 10에 있는 IEC 60068-2-6 (20m / s2... 150 Hz) |
잡다합니다
| 중량 | 19.5 킬로그램 (42.99 파운드) |
| 차원 (핸들 없이, Ｗ Ｘ Ｈ Ｘ Ｄ) | 405×295×250mm (15.94x11.61x9.84에) |
RELAYSTAR-7000은 IEC61850 시험에 따른 다중기능 보호 릴레이 시험 시스템이며, 그것이 또한 전통적 보호 릴레이를 시험할 수 있을 뿐만 아니라, IEC 61850-9-1/9-2/9-2LE, 거위, IEC 60044-7/8 FT3에 따른 여러가지 유형의 메시지를 시뮬레이션할 수 있습니다.
