| 원래 장소: | 중국 |
| 브랜드 이름: | HAOMAI |
| 인증: | ISO9001:2015, Test Report, Calibration Report |
| 모델 번호: | RELAYSTAR-806 |
| 최소 주문 수량: | 1개 세트 |
|---|---|
| 가격: | negotiation |
| 포장 세부 사항: | 운송건 + 합판 상자 |
| 배달 시간: | 10-15 일로 일합니다 |
| 지불 조건: | 전신환 |
| 공급 능력: | 달 당 400개 세트 |
| 상품 이름: | 중계기 시험 세트, 중계기 시험 키트, 2차 주입 시험 세트 | 현 생산량: | 3x0...40A |
|---|---|---|---|
| 전압 출력: | 4x0...150V | 출력 정확도: | 교류 출력을 위한 ≤0.1% |
| 단사이 검사: | 이용 가능합니다 | 작동: | 국부 모드 + PC 방식 |
| 하이 라이트: | 다중채널 계전기 시험 시스템,3Phase 계전기 시험 시스템,8Inch 3 위상 계전기 시험 세트 |
||

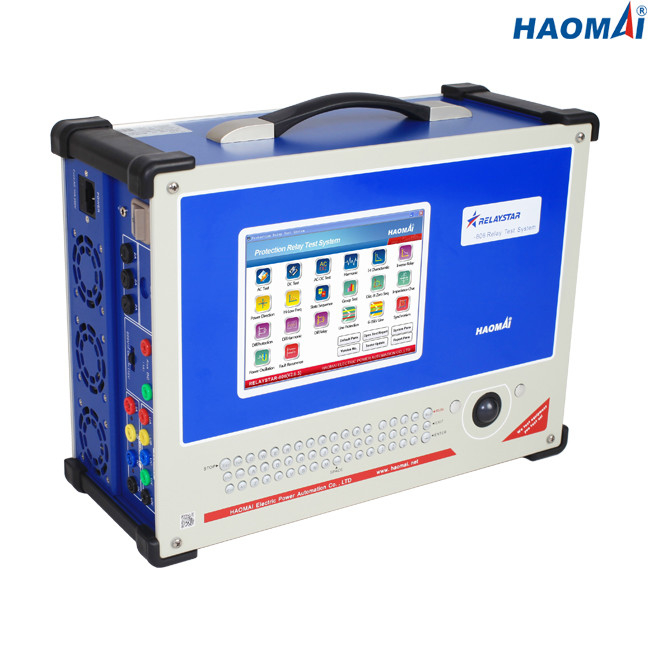

자동 3 위상 계전기 시험 시스템
모형을 만드세요 : RELAYSTAR-806
RELAYSTAR-806은 매체와 높은 전원시 스템에서 사용된 그것들과 같은 보호 릴레이에 대한 자동 검증을 위해 허용하는 프로그램 가능하고 자동 계전기 시험 시스템입니다.
RELAYSTAR-806 장비의 모든 하드웨어 부분은 다음을 포함하는 3U 사건에 격납됩니다 전원 공급기, 인터페이스 회로, 제어판, 전압과 전류증폭기, 내장된 산업적 PC, 8 인치 LCD 스크린, 키보드와 마우스. 그것은 지역적으로 운영되고 외부 피씨 없이 모든 테스트를 완료할 수 있습니다.
RELAYSTAR-806 장비는 이더넷 포트를 통해 그것을 제어하는 컴퓨터와 관련하여 작동합니다. 그것은 장비가 컴퓨터로부터 수신된 모든 지휘를 해석하고 윈도우 운영 체제와 컴퓨터 또는 노트북 위의 달리는 RELAYSTAR 소프트웨어를 통해 테스트 결과를 전하도록 허용합니다.
PC로 운영되는 RELAYSTAR 소프트웨어는 다음에게 사용자에게 허용합니다 :
모두 현재인 ●Control과 결점의 모든 타입의 시뮬레이션을 위한, 전압 출력 : 특히, 중립적인 것과 유통망에 생산되는 단층은 땅에 연결되었습니다.
●Change 경사로 또는 스텝 모드에서 출력.
●Define 2 사이의 입출력의 상태가 시뮬레이션의 단층을 일으킵니다.
테스트 동안 변하는 결점으로, ●Simulate 복잡한 진화.
●Save 핵실험이 직접적으로 PC 안으로 워드 형식에서 보고합니다.
주요 특징
1) 8 인치 LCD 스크린과 내장된 산업적 PC
2) 제어되고 지역적으로 또는 외부 피씨에 의해 작동하세요
3) 최고 3까지 경향과 보조 DC 공급 외에 4 전압 출력
4) 경향을 내딛거나 덤비 수 있습니다
5) 고정밀도는 출력합니다 : ≤0.1%
6) PC를 연결시키기 위한 이더넷 인터페이스
7) 단사이 검사를 위한 내부 GPS
8) 진보된 테스트와 데이터 관리 소프트웨어
9) 과부담과 개방 회로를 위한 자동 보호
10) 고급 품질, 안전과 신뢰성
기술 데이터
전류 발생기
| 설정 범위 | 3 단계 AC(L-N) | 3x0...40A |
| 1 단계 AC(LL-LN) | 1x0...120A | |
| DC(l-n) | 3x...±10A | |
힘
| 3 단계 AC(L-N) | 40A에 있는 3x300VA |
| 1 단계 AC(LL-LN) | 120A에 있는 1x1000VA | |
| DC(l-n) | 10A에 있는 3x120VA | |
| 정확도 | AC : ±1mA(≤0.2A), ≤0.1% (0.2~40A) | |
| DC : ±5mA(0~0.5A), ≤0.2% (0.5~10A) | ||
| 결의안 | 1mA | |
단자 전압 발생기
| 설정 범위 | 4 단계 AC(L-N) | 4x0...150V |
| 1 단계 AC(L-L) | 1x0...300V | |
| DC(l-n) | 3x...±160V | |
| 힘 | 4 단계 AC(L-N) | 150V에 있는 4x70VA |
| 1 단계 AC(L-L) | 300V에 있는 1x140VA | |
| DC(l-n) | 160V에 있는 3x80VA | |
| 정확도 | AC : ±2mV(0.2~2V), ≤0.1% (2~150V) | |
| DC : ±10mV (0~5V), ≤0.2% (5~160V) | ||
| 결의안 | 1mV | |
보조 DC 공급 (배터리 시뮬레이터 출력)
| 전압 범위 | 110V/220V(max.1.5A) |
| 힘 | max.165VA/330VA |
이원 입력
| 수 | 8 |
| 입력특성 | 놀림 접점 또는 무전위 접촉 |
| 임계값 특성 | 0 : 0~6V ; 1 : 12V~250V |
| 맥스. 측정 시간 | 999999.999s |
| 시간 정확도 | ±1ms |
| 시간 해상도 | 1명의 부인 |
2진 출력
| 수 | 4 |
| 타입 | 놀림 접점 |
| 중단 능력 | 250VAC/0.5A, 250VDC/0.2A |
일반적 생성기
| 주파수 | 범위 : 0~1200Hz |
| 정확도 :<1mhz> | |
| 결의안 : 0.001Hz | |
| 단계 | 범위 : -360' ~+360' |
| 정확도 : 0.1' | |
| 결의안 : 0.01' | |
| 고조파 | 중첩 명령 : 2~24 시간 |
| 왜곡 : ≤0.5% |
전원 공급기
| 명목상 입력 전압량 | 주문 제작됩니다 (AC 220V/230V/120V±10%, 1개 단계) |
| 공칭 주파수 | 50/60 Hz |
| 정격 전류 | 115V에 있는 230V / 12A에 있는 10A |
| 연결 | 표준 AC 소켓 (IEC 60320) |
잡다합니다
| 중량 | 18 킬로그램 (39.68 파운드) |
| 차원 (핸들 없이, Ｗ Ｘ Ｈ Ｘ Ｄ) | 405×300×164mm (15.94x11.81x6.46에) |
| 연결 포트 | 2곳 USB2.0 공항, 1 이더넷 포트 |
자동 3 위상 계전기 시험 시스템 RELAYSTAR-806은 사이트를 시험하기 위해 도달하도록 가볍고 쉽습니다. RELAYSTAR-806 장비와 모든 부속물은 핸들과 휠과 알루미늄합금 상자 안으로 수용됩니다.
