6 채널 30A 2차측 전류 주입 키트, 다중상 완전계전기 시험 세트

보편적 2차 주입 시험 세트



모형을 만드세요 : RELAYSTAR-7000

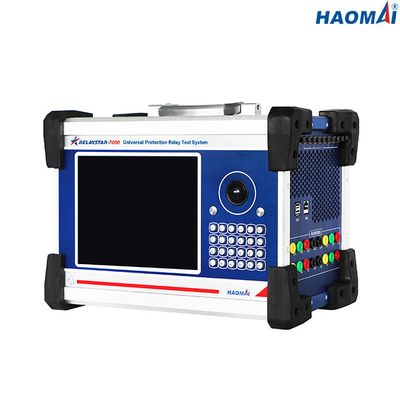

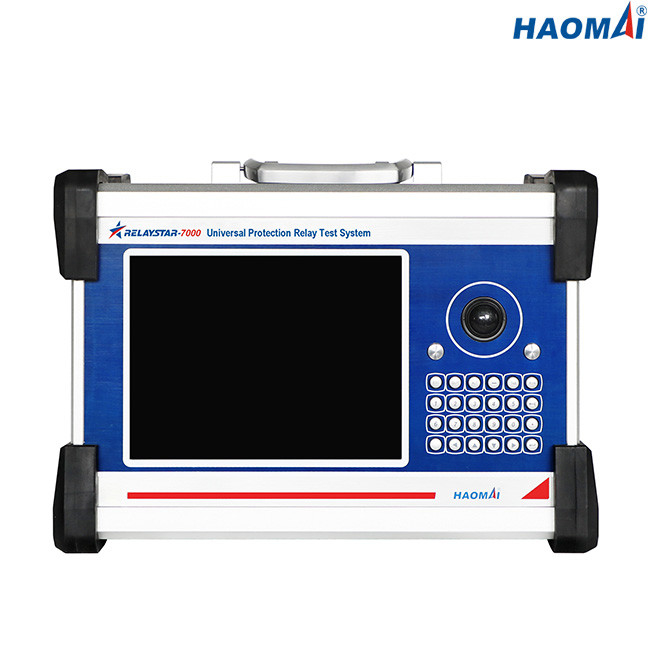

RELAYSTAR-7000은 시험 세트 다단계 2차 주입이며, 그것이 전자기계적, 고체 상태와 마이크로프로세서계 보호 계전기를 시험해서 6가지 채널 경향과 6 채널 전압을 출력할 수 있습니다.

RELAYSTAR-7000을 위한 IEC61850 인터페이스는 이더넷 기반 지국 통신 프로토콜과 중계기 테스트에 필요합니다.

짜맞춘 GPS 동기장치 모듈은 투 유닛 RELAYSTAR-7000의 테스트 시작을 동기화시키도록 허락합니다.



주요 특징

1) 모든 종류의 보호 릴레이를 시험하는 것 : 전자기계적, 고체 상태, 마이크로프로세서계 숫자로 나타내고 IEC61850

2) 칼라 디스플레이와 수동 제어

3) 동시에 이용 가능합니다 : 6가지 채널 경향과 6 채널 전압

4) 높은 현 생산량 : 한 6 Ｘ 30, 3 Ｘ 60 A,1 Ｘ 180 A

5) IEC61850 프로토콜 인터페이스

6) USB와 이더넷 인터페이스

7) GPS 또는 IRIG-B와 한쪽끝과 한쪽끝을 잇 테스트

8) 최고 품질, 안전과 신뢰성



기술 데이터

일반류와 전압 출력

전류 발생기	설정 범위	6 단계 AC(L-N) : 6x0...30A
		DC(l-n) : 6x0...±10 A
	힘	6 단계 AC(L-N) : 30A에 있는 6x450VA
		DC(l-n) : 10A에 있는 6x120VA
	정확도	AC :±1mA(≤0.2A), ≤0.1% (0.2~30A)
		DC : ±5mA(0.2~0.5A), ≤0.2% (0.5~10A)
	결의안	1mA
단자 전압 발생기	설정 범위	6 단계 AC(L-N) : 6x0...150V
		DC(l-n) : 6x0...±160V
	힘	6 단계 AC(L-N) : 150V에 있는 6x80VA
		DC(l-n) : 160V에 있는 6x80VA
	정확도	AC :±2mV(0.2~2V), ≤0.1% (2~150V)
		DC :±10mV (0.5~5V), ≤0.2% (5~160V)
	결의안	1mV
일반적 생성기	주파수	범위 : 0~1200Hz
		정확도 :<1mhz>
		결의안 : 0.001Hz
	단계	범위 : -360' ~+360'
		정확도 : 0.1'
		결의안 : 0.01'
	고조파	중첩 명령 : 2~24 시간
		왜곡 : ≤0.5%



이서넷 통신 인터페이스

방식	10/100Base-TX(10/100Mbit,twisted-pair,auto-crossover)
항구의 수	2
인터페이스의 타입	RJ45
상태 표시	LED 라이트



광섬유 통신 인터페이스

방식	100Base FX (100Mbit, 광섬유, 전 이중)
항구의 수	8
인터페이스의 타입	LC
섬유형	62.5/125μm (멀티 모드 파이버)
사고 방식	1310nm
전송거리	>1km
상태 표시	LED 라이트



FT3 인터페이스

항구의 수	9 (전송을 위한 8, 받기 위한 1)
인터페이스의 타입	거리
섬유형	62.5/125μm (멀티 모드 파이버)
사고 방식	850nm



이원 입력

수	8
타입	무전위 접촉 또는 놀림 접점 (자동 식별)
임계값 특성	0 : 0~6V ; 1 : 12V~250V



2진 출력

수	4
타입	놀림 접점
중단 능력	250VAC/0.5A ; 250VDC/0.2A



인-빌트 모니터링하고 기록합니다

모니터링	경향과 전압 출력
리코딩	아날로그 출력, 이원 입력 / 출력 상태
방식	실시간 모니터링할 때, 어떤 외부 배선도 요구되지 않습니다
기록하는 길이	제한 없습니다 (내부 메모리가 가득 찰 때까지)



전원 공급기

명목상 입력 전압량	주문 제작됩니다 (AC230V / 120V±10%, 1 단계)
공칭 주파수	50/60 Hz
정격 전류	120V에 있는 230V / 12A에 있는 10A
연결	표준 AC 소켓 (IEC 60320)



환경적인 조건

작동 온도	0... +50 'Ｃ (+32... +122 'F)
저장 온도	-25... +70 'Ｃ (-13... +158 'F)
습도 범위	상대 습도 5... 95 %, 불응축
진동	10에 있는 IEC 60068-2-6 (20m / s2... 150 Hz)



잡다합니다

중량	19.5 킬로그램 (42.99 파운드)
차원 (핸들 없이, Ｗ Ｘ Ｈ Ｘ Ｄ)	405×295×250mm (15.94x11.61x9.84에)



숫자로 나타내고 통신이 보호와 IED에 기초로 한 경우 보편적 2차 주입 시험 세트 RELAYSTAR-7000은 시험 엔지니어들을 위한 선호되는 선택입니다.



RELAYSTAR-7000A의 IEC 61850 거위 시뮬레이션 : 발표된 거위 메세지에서 데이터 속성에 대한 2진 출력의 매핑.



보편적 2차 주입 시험 세트 RELAYSTAR-7000A는 UCA 국제적 사용자 그룹의 IEC 61850-9-2를 " 사용하는 것 계기 트랜스포머와의 디지털 인터페이스를 위한 "구축 지침에따르면 IEC 61850 표본값을 출판할 수 있습니다



2차 주입 시험 세트 HAOMAI 유니버셜은 넓게 전력망, 석유화학제품, 야금학, 철도, 탄광, 연구소와 모든 종류의 대규모 공장 또는 기업에서 사용됩니다.
