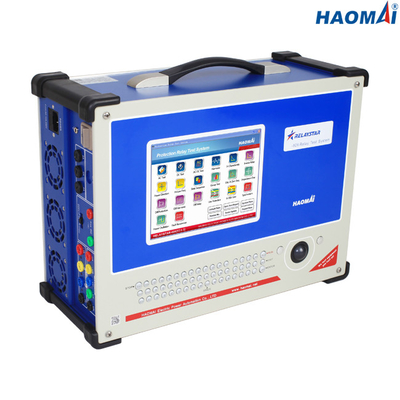

중계기 테스트 18 킬로그램을 위한 ISO9001 다중 모드 3 단계 2차 주입 장비

3 단계 보호 릴레이 시험 세트



모형을 만드세요 : RELAYSTAR-806

RELAYSTAR-806은 전자 기계적이고 고체 상태이고 마이크로프로세서계 보호 계전기를 시험하기 위한 필요한 모든 것이 갖추어진 보호 릴레이 시험 세트입니다.

유닛은 극단적으로 소형이고 울퉁불퉁합니다. 디자인은 권력, 정확도, 저왜곡과 동적 성능의 관점에서 패배시킬 수 없는 출력 특성을 달성하기 위한 현대 디지털 마이크로 프로세서 기술에 최근인 것 통합시킵니다. 이 기술은 사용자들이 많은 다른 추가적 부속물의 필요 없이, 중계기 실험에서 요구된 특정 기능을 시험할 수 있게 허락합니다. 모든 출력 신호는 디지털로 발생되고, 확대되고, 전압 공급으로부터 독립한 대단히 정확하고 안정적이고 낮은 왜곡된 생산량을 생산하기 위해 프런트 패널로부터 수신되는 것으로 내부로 주문을 해석하는 지적 발생기 모듈에 의해 제어됩니다.

RELAYSTAR-806은 짜맞춘 GPS 모듈과 받는 부속물을 통해 단사이 검사를 수행할 수 있습니다.



주요 특징

1) 3개 단계 경향(3×40A) + 4 단계 전압(4×150V) 출력

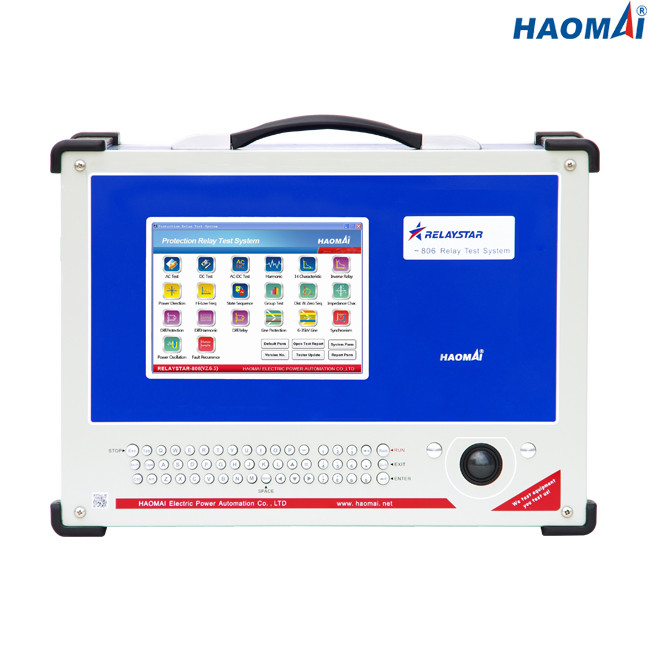

2) 8 인치 LCD 스크린과 내장된 산업적 PC

3) 둘다 이용 가능한 로컬 시험과 PC 리모트 테스트

4) 고성능 선형 전력 증폭기

5) 인-빌트 GPS와 한쪽끝과 한쪽끝을 잇 테스트

6) 독립적 Aux. DC

7) 지적 자기 보존

8) 풍부한 분석 모듈



기술 데이터

전류 발생기

설정 범위	3 단계 AC(L-N)	3x0...40A
	1 단계 AC(LL-LN)	1x0...120A
	DC(l-n)	3x...±10A
힘	3 단계 AC(L-N)	40A에 있는 3x300VA
	1 단계 AC(LL-LN)	120A에 있는 1x1000VA
	DC(l-n)	10A에 있는 3x120VA
정확도	AC : ±1mA(≤0.2A), ≤0.1% (0.2~40A)
	DC : ±5mA(0~0.5A), ≤0.2% (0.5~10A)
결의안	1mA



단자 전압 발생기

설정 범위	4 단계 AC(L-N)	4x0...150V
	1 단계 AC(L-L)	1x0...300V
	DC(l-n)	3x...±160V
힘	4 단계 AC(L-N)	150V에 있는 4x70VA
	1 단계 AC(L-L)	300V에 있는 1x140VA
	DC(l-n)	160V에 있는 3x80VA
정확도	AC : ±2mV(0.2~2V), ≤0.1% (2~150V)
	DC : ±10mV (0~5V), ≤0.2% (5~160V)
결의안	1mV



보조 DC 공급

전압 범위	110V/220V(max.1.5A)
힘	max.165VA/330VA



이원 입력

수	8
입력특성	놀림 접점 또는 무전위 접촉
임계값 특성	0 : 0~6V ; 1 : 12V~250V
맥스. 측정 시간	999999.999s
시간 정확도	±1ms
시간 해상도	1명의 부인



2진 출력

수	4
타입	놀림 접점
중단 능력	250VAC/0.5A, 250VDC/0.2A



일반적 생성기

주파수	범위 : 0~1200Hz
	정확도 :<1mhz>
	결의안 : 0.001Hz
단계	범위 : -360' ~+360'
	정확도 : 0.1'
	결의안 : 0.01'
고조파	중첩 명령 : 2~24 시간
	왜곡 : ≤0.5%



전원 공급기

명목상 입력 전압량	주문 제작됩니다 (AC 220V/230V/120V±10%, 1개 단계)
공칭 주파수	50/60 Hz
정격 전류	115V에 있는 230V / 12A에 있는 10A
연결	표준 AC 소켓 (IEC 60320)



환경적인 조건

작동 온도	0... +50 'Ｃ (+32... +122 'F)
저장 온도	-25... +70 'Ｃ (-13... +158 'F)
습도 범위	상대 습도 5... 95 %, 불응축
진동	10에 있는 IEC 60068-2-6 (20m / s2... 150 Hz)



잡다합니다

중량	18 킬로그램 (39.68 파운드)
차원 (핸들 없이, Ｗ Ｘ Ｈ Ｘ Ｄ)	405×300×164mm (15.94x11.81x6.46에)
연결 포트	2곳 USB2.0 공항, 1 이더넷 포트





선형 전력 증폭기가 3가지 단계 보호 계전기 시험을 만들어준 콤팩트 디자인과 고성능은 유통과 산업 시스템에서 특히 시험과 위임 작업에 적합한 RELAYSTAR-806에서 설정했습니다.



3 단계 보호 릴레이 시험 세트 RELAYSTAR-806은 ISO / IEC 17025 하에 인정받은 중국 KETOP 실험실에서 형식 시험을 통과했습니다.



3 단계 보호 릴레이 시험 세트 RELAYSTAR-806은 또한 ISO / IEC 17025 하에 인정받은 제 3자 실험실에서 기초화됩니다.



보도가 실험실에 의해 발표한 타입 테스트 리포트와 보정은 아래와 같이 보여집니다.
