포켓용 중계기 국제전기기술위원회 61850 측정 시스템 울트라 휴대용 경량

포켓용 국제전기기술위원회 61850 분석기

모형을 만드세요 : NSA-60

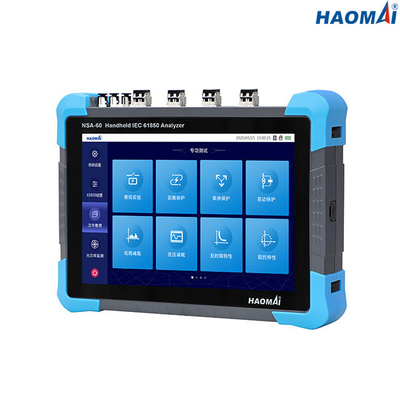

소형컴퓨터 IEC 61850 분석기 NSA-60은 IEC61850 기준을 기반으로 하고 현명한 지국에서 보호 소자, 병합부와 IED을 판단하는 빠른 테스트를 위해 사용됩니다. 그것은 넓게 현장 디버깅, 시스템 공동 디버깅, 고장 유지관리와 다른 이유에서 사용됩니다.

엔지니어가 단지 그것을 IED와 복잡한 시험 세트와 랩탑을 잡기 위한 어떤 필요와 다른 실험 부속물을 확인하지 못하기 위한 지국의 다른 곳으로 데려갈 수 있도록 소형컴퓨터 IEC 61850 분석기 NSA-60은 10.1 " 터치 스크린과 휴대망 분석기입니다.

NSA-60은 기초적 보호 릴레이 실험, 다른 MU 실험, 보내는 SV / 거위와 받으면서, SCD 파일 들여오기와 분석 기타 등등을 위한 다수 시험 모듈을 가지고 있습니다.

광섬유 포트 등의 섬유 세력을 측정하면서, NSA-60은 MU 시간 지연을 확인하면서, SV의 거위를 보내고 받는 것을 포함하여, 현명한 지국에서 다기능 공구가 트래픽 흐름을 다른 IED에 더할 때 사용될 수 있습니다.

주요 특징

SOC 하드웨어와 리눅스 시스템 플랫폼에서의 ●Based는 발달했습니다

●Able이 IEC 61850-9-1/9-2/9-2LE, 거위, IEC 60044-7/8 FT3에 따른 여러가지 유형의 메세지를 시뮬레이션합니다

받고 동시에 보내는 ●4-channel 광 디지탈 메세지,

다른 광 포트의 ●The 동시성의 출력은 0μs에 도달하고 SV 샘플링의 분산이 1μs 이하입니다

●Realize 자동 설정, 지원 SCD 파일 들여오기, 토폴로지 다이어그램 디스플레이와 파일 비교

●Support MU 지연과 다른 MU 시간 동기화 검사

연속하여 연결되는 ●Support 탐지와 SV 샘플링 값 중첩 조화 출력

●Has 메시지 유형과 교통 감시 기능

비정상이 메세지 이 ●Support 일시적 리코딩

●Has 광학력 측정 기능

●Built-in 교류시험이 보호 릴레이 시험을 위한 순서시험 기타 등등 시험 모듈을 사테

●4 이원 입력 + 4 2진 출력, 동시성의 출력은 지연됩니다 <20>

보호 소자와 감시의 MMS 클라이언트와 서버, 지원 평가 조회와 셋업 상태와 보호 기능 상태의 작전을 시뮬레이션하기 위한 ●Able, 한 개이거나 더 많은 IED 장치의 지원 시뮬레이션은 원격 메시지와 원격 측정법 데이터의 동시 전송을 실현합니다

기술 데이터

섬유 통신은 조화시킵니다

◆Optical 직렬 포트 섬유 파라미터 : 다중-모드, ST 인터페이스, 사고 방식 850nm

◆Optical 이더넷 포트 섬유 파라미터 : 다중-모드, LC 인터페이스, 사고 방식 1310nm

◆Transmission 전원 : ≥-15dBm

◆Receiving 민감도 : ≤-30dBm

IEC61850-9-1/2 SM과 거위 메시지를 지원하는 100M 독립적 광학망 항구의 ◆4 단체

받고 보내는 FT3 / FT3LE 광 디지탈 메시지, 받고 보내는 IRIG-B 코드와 PPS 시간 조정 기능을 지원한 ◆Multiplexing 광학 직렬 포트

광링크 측정과 기능 진단 검사를 위한 ◆Ethernet 광학력 측정 포트

이원 입력 / 출력

◆Binary는 입력합니다 : 4

◆Binary는 출력합니다 :4

잡다합니다

◆Dimensions : 235mm×175mm×50mm(LxWxH)

◆Weight : 2.0 킬로그램

전원 공급기

◆Built-in 리튬 배터리(9600mAh)

◆Charger : 100~240VAC 입력, 50/60Hz

환경적인 조건

◆Normal 워크 온도 : -5~45C

◆Working 온도 한계 : -10~50C

◆Storage와 운송 : -25~70C

◆Relative 습도 : 5%~95%

◆Atmospheric 언론 : 86~106KPa

소형컴퓨터 IEC 61850 분석기 NSA-60은 현명한 지국에 강력한 테스트 도구입니다.
