150V 마이크로프로세서 보호 릴레이 시험 키트, 다목적 보호 계전기 테스터

다목적 보호 릴레이 시험 세트

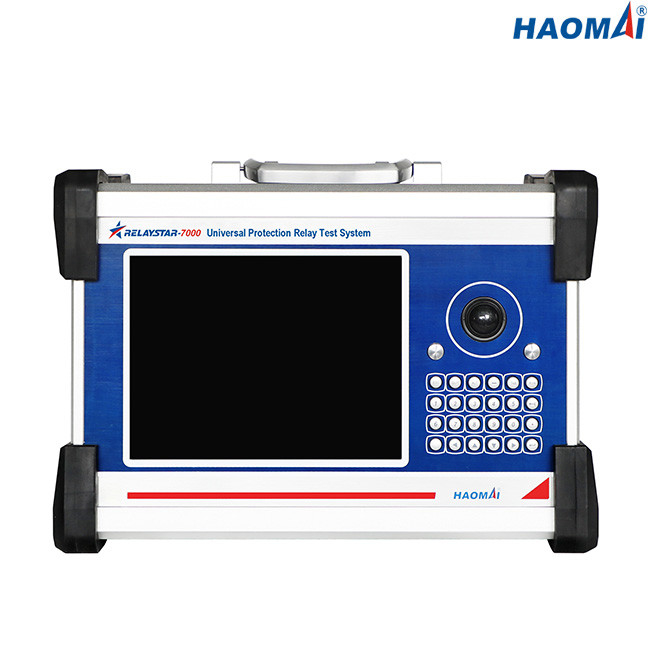

모형을 만드세요 : RELAYSTAR-7000

RELAYSTAR-7000은 다목적과 현장 가지고 다닐 수 있는 보호 릴레이 시험 세트입니다. 유닛은 빨리 그리고 쉽게 설명서, 지속 상태와 동적 시험을 수행하기 위한 사용자를 허락하는 9.7 인치 TFT LCD 터치-스크린, 키패드와 마우스와 짜맞춘 산업적 PC를 통해 운영됩니다. 시험과 테스트 결과가 시험 데이터 전송을 위해 또는 인쇄 테스트 보도에 국지 기억장치에서 보존되고 USB 메모리 스틱에 다운로드될 수 있습니다.

PC 위의 전자동 테스트를 위해, 각각 RELAYSTAR-7000 유닛은 RELAYSTAR 소프트웨어에 대한 설치 버전이 딸려 있습니다. RELAYSTAR 소프트웨어는 윈도우 10 운영 체제와 PC로 운영되도록 설계됩니다.

RELAYSTAR-7000은 전자 기계적이고 고체 상태이고 마이크로프로세서계 보호 계전기, IEC61850 IED와 병합부를 시험할 수 있습니다.



주요 특징

전자 기계적이고 고체 상태이고 마이크로프로세서계 보호 계전기, IEC61850 IED와 병합부를 시험하는 ●Capable

직관적 높은 해상도 그래픽 TFT LCD 스크린, 작동하도록 요구된 어떤 PC를 사용하지 못하는 ●Stand-alone 운영

●PC 리모트 테스트 능력

●High 전류와 고전력

모니터링하고 기록하는 ●In-built 파형

●Dynamic GPS 위성은 종단 대 종단 테스트 능력을 동기화시켰습니다

●IEC61850 테스트 능력



기술 데이터

일반류와 전압 출력

전류 발생기	설정 범위	6 단계 AC(L-N) : 6x0...30A
		DC(l-n) : 6x0...±10 A
	힘	6 단계 AC(L-N) : 30A에 있는 6x450VA
		DC(l-n) : 10A에 있는 6x120VA
	정확도	AC :±1mA(≤0.2A), ≤0.1% (0.2~30A)
		DC : ±5mA(0.2~0.5A), ≤0.2% (0.5~10A)
	결의안	1mA
단자 전압 발생기	설정 범위	6 단계 AC(L-N) : 6x0...150V
		DC(l-n) : 6x0...±160V
	힘	6 단계 AC(L-N) : 150V에 있는 6x80VA
		DC(l-n) : 160V에 있는 6x80VA
	정확도	AC :±2mV(0.2~2V), ≤0.1% (2~150V)
		DC :±10mV (0.5~5V), ≤0.2% (5~160V)
	결의안	1mV
일반적 생성기	주파수	범위 : 0~1200Hz
		정확도 :<1mhz>
		결의안 : 0.001Hz
	단계	범위 : -360' ~+360'
		정확도 : 0.1'
		결의안 : 0.01'
	고조파	중첩 명령 : 2~24 시간
		왜곡 : ≤0.5%



이서넷 통신 인터페이스

방식	10/100Base-TX(10/100Mbit,twisted-pair,auto-crossover)
항구의 수	2
인터페이스의 타입	RJ45
상태 표시	LED 라이트



광섬유 통신 인터페이스

방식	100Base FX (100Mbit, 광섬유, 전 이중)
항구의 수	8
인터페이스의 타입	LC
섬유형	62.5/125μm (멀티 모드 파이버)
사고 방식	1310nm
전송거리	>1km
상태 표시	LED 라이트



FT3 인터페이스

항구의 수	9 (전송을 위한 8, 받기 위한 1)
인터페이스의 타입	거리
섬유형	62.5/125μm (멀티 모드 파이버)
사고 방식	850nm



이원 입력

수	8
타입	무전위 접촉 또는 놀림 접점 (자동 식별)
임계값 특성	0 : 0~6V ; 1 : 12V~250V



2진 출력

수	4
타입	놀림 접점
중단 능력	250VAC/0.5A ; 250VDC/0.2A



인-빌트 모니터링하고 기록합니다

모니터링	경향과 전압 출력
리코딩	아날로그 출력, 이원 입력 / 출력 상태
방식	실시간 모니터링할 때, 어떤 외부 배선도 요구되지 않습니다
기록하는 길이	제한 없습니다 (내부 메모리가 가득 찰 때까지)



전원 공급기

명목상 입력 전압량	주문 제작됩니다 (AC230V / 120V±10%, 1 단계)
공칭 주파수	50/60 Hz
정격 전류	120V에 있는 230V / 12A에 있는 10A
연결	표준 AC 소켓 (IEC 60320)



환경적인 조건

작동 온도	0... +50 'Ｃ (+32... +122 'F)
저장 온도	-25... +70 'Ｃ (-13... +158 'F)
습도 범위	상대 습도 5... 95 %, 불응축
진동	10에 있는 IEC 60068-2-6 (20m / s2... 150 Hz)



잡다합니다

중량	19.5 킬로그램 (42.99 파운드)
차원 (핸들 없이, Ｗ Ｘ Ｈ Ｘ Ｄ)	405×295×250mm (15.94x11.61x9.84에)



안전 기준, 전자파 적합성

EMC	제품은 전자파 적합성 (EMC) 지시 2004/108 / EC을 고수합니다 (CE가 따릅니다).
	제품은 저전압 지시 2006/95 / EC을 고수합니다 (CE가 따릅니다).
안전성	IEC 61326-1 ; IEC 61000-6-4 ; IEC 61000-3-2/3
	IEC 61010-1



RELAYSTAR-7000은 다목적이고 발전소, 전통적 지국 또는 현명한 지국에서 전자 기계적이고 고체 상태이고 마이크로프로세서계 보호 릴레이, IEC61850 IED와 병합부를 시험하기 위한 현장 휴대용 시험 기구입니다.
