8 인치 LCD 스크린과 보호 릴레이 시험 세트 경량 3상

포괄적 3상 보호 릴레이 시험 세트



모형을 만드세요 : RELAYSTAR-806

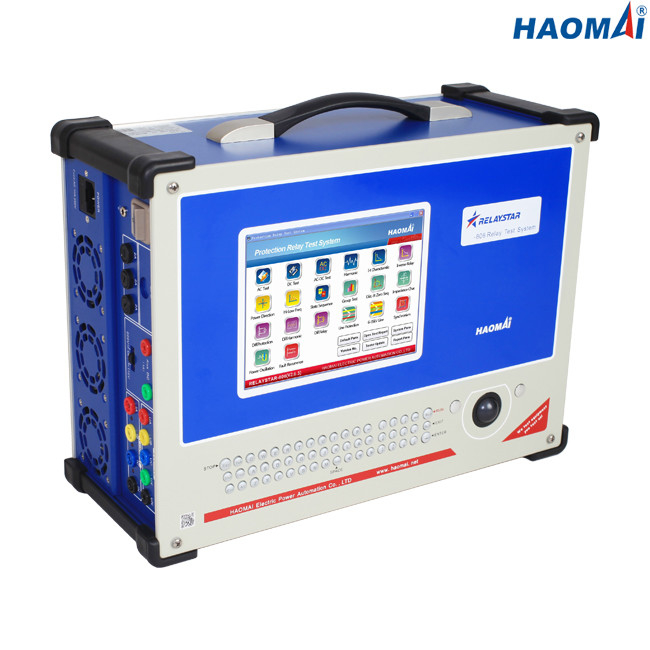

RELAYSTAR-806은 포괄적 3상 보호 릴레이 시험 세트와 위임 도구입니다. 그것은 출력((3I + 4U)를 위한 7개 채널을 가지고 있고 모든 출력 채널이 독립적이고 중요성, 위상각과 빈도 값의 동시발생의 제어입니다.

The RELAYSTAR-806 kit can be independently operated via embedded industrial PC with 8-inch LCD screen, full keyboard and mouse, no PC required. The operator also can connect RELAYSTAR-806 kit to laptop, use RELAYSTAR software running on the laptop with Windows operating system to fully control the RELAYSTAR-806 kit to complete all tests and save the test results into laptop.



주요 특징

1) 완전계전기 시험 응용

2) 7개 채널은 (3I + 4U)를 출력합니다

2) 8 인치 LCD 스크린과 내장된 산업적 PC, 전체 키보드와 마우스

3) 제어되고 PC와 함께 작동하세요

4) 독립형 AUX dc 출력

5) 인-빌트 GPS와 한쪽끝과 한쪽끝을 잇 테스트

6) 가득 찬 기능적 RELAYSTAR 시험 소프트웨어

7) 리오 파일 들여오기 & 수출 설비

8) 동적 시험의 전력 시스템 모델

9) 온라인 벡터 표시 장치

10) 결점 테스트(SOTF)에 트세요

11) 자동 시험 보고서 작성

12) 소프트웨어 개선은 요금을 없앱니다



기술 데이터

전류 발생기

설정 범위	3 단계 AC(L-N)	3x0...40A
	1 단계 AC(LL-LN)	1x0...120A
	DC(l-n)	3x...±10A
힘	3 단계 AC(L-N)	40A에 있는 3x300VA
	1 단계 AC(LL-LN)	120A에 있는 1x1000VA
	DC(l-n)	10A에 있는 3x120VA
정확도	AC : ±1mA(≤0.2A), ≤0.1% (0.2~40A)
	DC : ±5mA(0~0.5A), ≤0.2% (0.5~10A)
결의안	1mA



단자 전압 발생기

설정 범위	4 단계 AC(L-N)	4x0...150V
	1 단계 AC(L-L)	1x0...300V
	DC(l-n)	3x...±160V
힘	4 단계 AC(L-N)	150V에 있는 4x70VA
	1 단계 AC(L-L)	300V에 있는 1x140VA
	DC(l-n)	160V에 있는 3x80VA
정확도	AC : ±2mV(0.2~2V), ≤0.1% (2~150V)
	DC : ±10mV (0~5V), ≤0.2% (5~160V)
결의안	1mV



보조 dc 출력

전압 범위	110V/220V(max.1.5A)
힘	max.165VA/330VA



이원 입력

수	8
입력특성	놀림 접점 또는 무전위 접촉
임계값 특성	0 : 0~6V ; 1 : 12V~250V
맥스. 측정 시간	999999.999s
시간 정확도	±1ms
시간 해상도	1명의 부인



2진 출력

수	4
타입	놀림 접점
중단 능력	250VAC/0.5A, 250VDC/0.2A



일반적 생성기

주파수	범위 : 0~1200Hz
	정확도 :<1mhz>
	결의안 : 0.001Hz
단계	범위 : -360' ~+360'
	정확도 : 0.1'
	결의안 : 0.01'
Harmonic	중첩 명령 : 2~24 시간
	왜곡 : ≤0.5%



전원 공급기

명목상 입력 전압량	주문 제작됩니다 (AC 220V/230V/120V±10%, 1개 단계)
공칭 주파수	50/60 Hz
정격 전류	115V에 있는 230V / 12A에 있는 10A
연결	표준 AC 소켓 (IEC 60320)



잡다합니다

중량	18 킬로그램 (39.68 파운드)
차원 (핸들 없이, Ｗ Ｘ Ｈ Ｘ Ｄ)	405×300×164mm (15.94x11.81x6.46에)
연결 포트	2곳 USB2.0 공항, 1 이더넷 포트



포괄적 3상 보호 릴레이 시험 세트 RELAYSTAR-806은 주로 보호 릴레이의 이차적 시험을 위해 설계됩니다. 사실상 ANSI / IEEE에 의해 규정된 모든 종류 보호 릴레이는 시험될 수 있습니다. RELAYSTAR-806이 시험을 받을 수 있는 것 예는 테이블 하단으로 나타내집니다.

어떤 ANSI / IEEE.	장치 또는 함수명
2	타임즈 지는 아주 지연됩니다
3	점검 또는 연동 계전기
7	변화율계전기
13	동기속도기기
15	장치와 일치하는 속도 또는 주파수
16	데이터 통신 장치
18	장치를 가속화하거나 감속하기
21	거리 계전기
24	헤르츠 중계기 당 볼트
25	동기화하거나 동기검정기
27	부족 전압 계전기
30	호출 표시 장치 계전기
32	전력방향계전기
36	극성 또는 편극화 전압 장치
37	부족전류 또는 부족전력계전기
40	계자 릴레이
44	유니트시켄스시동계전기
46	역상 혹은 상평형 전류계전기
47	위상 시퀀스 전압 계전기
48	불완전 순서는 중계방송합니다
50	순시 과전류 계전기 또는 상승속도 중계기
51	AC 시간-과전류계전기
55	역율 계전기
59	과전압 계전기
60	전압 또는 전류 평형 계전기
62	스토핑 시간 지연 또는 시작 중계기
66	장치를 올리거나 살짝 밀기
67	교류 과전류 방향계전기
68	동기 탈조 또는 저지 계전기
69	허용제어장치
74	경보 계전기
76	DC 전류 계전기
77	원거리 측정 장치
78	위상 각도 측정 계전기
79	교류 재폐 계전기
81	주파수 계전기
82	재폐로 계전기를 로드-메아수링 DC
83	자동 선택적인 제어 또는 전송용 계전기
85	반송보호혹은표시선수신계전기
86	로크아웃 계전기
87	차동 보호 계전기
91	전압 방향 계전기
92	전압과 전력 방향 계전기
94	트리핑 또는 무트립 계전기
