| 원래 장소: | 중국 |
| 브랜드 이름: | HAOMAI |
| 인증: | ISO9001:2015 |
| 모델 번호: | RELAYSTAR-Z70 |
| 최소 주문 수량: | 1개 세트 |
|---|---|
| 포장 세부 사항: | 운송건 + 통 |
| 배달 시간: | 10-15 일로 일합니다 |
| 지불 조건: | 전신환 |
| 공급 능력: | 달 당 400개 세트 |
| 상품 이름: | 가지고 다닐 수 있는 중계기 테스터, 중계기 시험 키트, IEC 61850 시험 | 현 생산량: | 3x0...10A |
|---|---|---|---|
| 전압 출력: | 3x0...120V | 출력 정확도: | 교류 출력을 위한 ≤0.1% |
| IEC 61850 테스트: | 이용 가능합니다 | 작동: | 10.1 인치 터치 스크린 |
| 하이 라이트: | 포켓용 보호 릴레이 시험 세트,120V 보호 릴레이 시험 세트,초경량 중계기 시험 세트 |
||

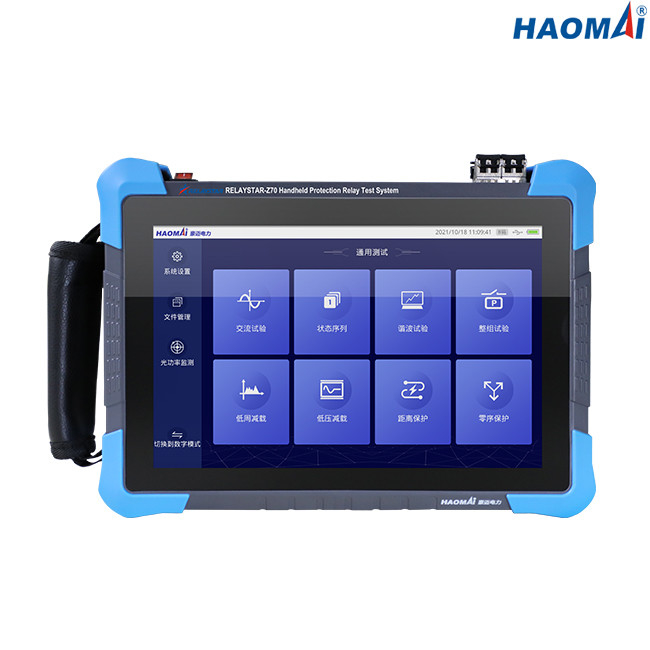

포켓용 보호 릴레이 시험 세트
모형을 만드세요 : RELAYSTAR-Z70
포켓용 보호 릴레이 시험 세트 RELAYSTAR-Z70은 전통적 보호 릴레이를 시험할 (고체 상태이고 마이크로프로세서계 보호 릴레이와 같이) 수 있, IEC 61850 기반을 둔 보호 소자고 현명한 지국에서 IED입니다.
시스템은 다양한 시험과 분석 기능을 통합하며, 그것이 보호, 지적 감시와 제어 장치, 병합부와 전자 기구 트랜스와 같은 장비의 포괄적 기능 및 수행 시험을 위해 사용될 수 있습니다.
(아이패드 미니로서의) 그것의 작은 사이즈와 경량 설계 때문에, RELAYSTAR-Z70은 사실상 시험 사이트를 옮기기 쉽습니다.
짜맞춘 리튬 배터리는 시험 사이트에 전력을 얻을 수 없은 난이도를 넘어서는 8 시간 이상 운영하는 RELAYSTAR-Z70 부대를 유지할 수 있습니다.
주요 특징
1)운영을 위한 10.1 인치 고해상도 터치 스크린
2)SOC 하드웨어 플랫폼과 임베디드 리눅스 시스템 개발을 기반으로
3)3개 단계 current(3x0...10A) + 3 단계 voltage(3x0...120V) 전통적 보호 릴레이를 시험하기 위한 출력
4)IEC61850-9-1/9-2/9-2LE, FT3/FT3LE, 거위와 다른 광 디지탈 메시지 규격에 따르세요
5)36개의 광 디지탈 SV / 거위 채널을 구성하세요
6)100M 광학 네트워크 인터페이스 모듈을 지원하세요
7)지원 FT3 광학 직렬 포트 모듈
8)지원 IRIG-B 시간 동기화
9)광학력과 네트워크 광 디지탈 패킷의 실시간 감시
10)지원 표준 SCL 파일 들여오기가 필수 장치 인스턴스 환경설정 정보를 추출하고, 원-클릭 파싱에 의해 토폴로지를 발생시킵니다
기술 데이터
일반류와 전압 출력
| 전류 발생기 | 설정 범위 | 3 단계 AC(L-N) : 3x0...10A |
| DC(l-n) : 3x0...±2 A | ||
| 힘 | 최대. 30VA | |
| 정확도 | AC : ≤0.1% | |
| DC : ≤0.2% | ||
| 결의안 | 1mA | |
| 단자 전압 발생기 | 설정 범위 | 3 단계 AC(L-N) : 3x0...120V |
| DC(l-n) : 3x0...±170V | ||
| 힘 | 최대. 30VA | |
| 정확도 | AC : ≤0.1% | |
| DC : ≤0.2% | ||
| 결의안 | 1mV | |
| 일반적 생성기 | 주파수 | 범위 : 10~1200Hz |
| 정확도 : 0.001Hz | ||
| 결의안 : 0.001Hz | ||
| 단계 | 범위 : 0' ~+360' | |
| 정확도 : 0.01' | ||
| 결의안 : 0.01' | ||
| 고조파 | 중첩 명령 : 1~24 시간 | |
| 왜곡 : ≤0.5% |
이서넷 통신 인터페이스
| 방식 | 10/100Base-TX(10/100Mbit,twisted-pair,auto-crossover) |
| 항구의 수 | 1 |
| 인터페이스의 타입 | RJ45 |
| 상태 표시 | LED 라이트 |
광섬유 통신 인터페이스
| 방식 | 100Base FX (100Mbit, 광섬유, 전 이중) |
| 항구의 수 | 2 |
| 인터페이스의 타입 | LC |
| 섬유형 | 62.5/125μm (멀티 모드 파이버) |
| 사고 방식 | 1310nm |
| 전송거리 | >1km |
| 상태 표시 | LED 라이트 |
FT3 인터페이스
| 항구의 수 | 2 (전송을 위한 1, 받기 위한 1) |
| 인터페이스의 타입 | 거리 |
| 섬유형 | 62.5/125μm (멀티 모드 파이버) |
| 사고 방식 | 850nm |
이원 입력
| 수 | 2 |
| 타입 | 무전위 접촉 또는 놀림 접점 (자동 식별) |
| 임계값 특성 | 0 : 0~6V ; 1 : 12V~250V |
2진 출력
| 수 | 2 |
| 타입 | 놀림 접점 |
| 중단 능력 | 250VAC/0.5A ; 250VDC/0.2A |
전원 공급기
| 어댑터를 위한 입력 | AC 100V~240V, 50/60 Hz |
| 어댑터의 출력 | DC 15V/3A |
| 짜맞춘 리튬 배터리 | 7.4V, 9600mAh |
| 연속 작업식 시간 | 8 시간 이상 |
잡다합니다
| 중량 | 2.7 킬로그램 (파운드) |
| 차원 (핸들 없이, Ｗ Ｘ Ｈ Ｘ Ｄ) | 270×210×64mm (x11.61x9.84에) |
포켓용 보호 릴레이 시험 세트 RELAYSTAR-Z70은 엔지니어들이 더 쉽게 보호 릴레이을 판단하는 실험과 지국에서 IED를 완료할 수 있도록 도와 줄 울트라 휴대용 포괄적 보호 릴레이 시험 세트의 최근의 세대입니다.
