32.63lb 육상 계전기 시험 시스템 50/60Hz 지적 포터블

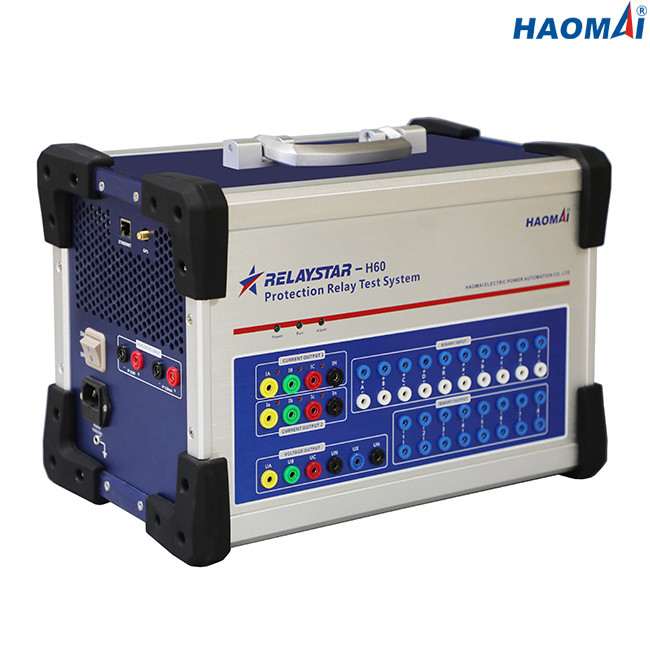

고정밀도 6상 계전기 시험 시스템



모형을 만드세요 : RELAYSTAR-H60

RELAYSTAR-H60은 모든 세대 시험을 받기 위한 고정밀도 6 위상 계전기 시험 시스템이고 하이-볼타게 지국과 산업 환경에서 보호 릴레이의 종류입니다. 그것은 6개 단계를 출력할 수 있고 4가 단계적으로 시행합니다 voltage(0...300V/phase)와 출력 정확도가 휠씬 더 높습니다 (최고 0.05%까지).

고정밀도 6상 계전기 시험 시스템 RELAYSTAR-H60은 윈도우 운영 체제와 노트북으로 운영되어 RELAYSTAR 소프트웨어에 의해 운영될 수 있습니다.

단사이 검사는 RELAYSTAR-H60의 내장형 GPS에 의해 수행될 수 있습니다.



주요 특징

1) 6개 단계 경향(6×32A) + 4 단계 전압(4×300V) 출력

2) 둘다 이용 가능한 로컬 시험과 PC 리모트 테스트

3) 고성능 선형 전력 증폭기

4) 모니터링하고 기록하는 인-빌트 파형

5) 지적 자기 보존

6) 독립적 Aux. 보호 릴레이에 동력을 공급하기 위한 DC

7) 이용 가능한 자동차와 수동 시험 방식

8) 내장형 GPS에 의해 단사이 검사를 수행하세요



기술 데이터

전류 발생기

설정 범위	6 단계 AC(L-N)	6x0...32A
	3 단계 AC(L-N)	3x0...64A
	1 단계 AC(LL-LN)	1x0...192A
	DC(l-n)	6x0...±15A
힘	6 단계 AC(L-N)	32A에 있는 6x240VA
	3 단계 AC(L-N)	64A에 있는 3x400VA
	1 단계 AC(LL-LN)	192A에 있는 1x750VA
	DC(l-n)	15A에 있는 6x240VA
정확도	AC : ±2.5mA(≤0.5A), ≤0.05% (0.5~32A)
	DC : ≤0.1%
결의안	1mA



단자 전압 발생기

설정 범위	4 단계 AC(L-N)	4x0...300V
	1 단계 AC(L-L)	1x0...600V
	DC(l-n)	4x0...±300V
힘	4 단계 AC(L-N)	300V에 있는 4x80VA
	1 단계 AC(L-L)	600V에 있는 1x160VA
	DC(l-n)	300V에 있는 4x80VA
정확도	AC : ±5mV(≤5V), ≤0.05% (5~300V)
	DC : ≤0.1%
결의안	1mV



보조 DC 공급

전압 범위	0-300V
출력 정확도	≤0.5%
힘	max.160VA



이원 입력

수	10
입력특성	놀림 접점 또는 무전위 접촉
임계값 특성	0 : 0-6V ; 1 : 11V-250V
맥스. 측정 시간	999999.999s
시간 정확도	≤0.1ms
시간 해상도	0.1명의 부인



2진 출력

수	8
타입	놀림 접점
중단 능력	250VAC/0.5A, 250VDC/0.2A



직류 전압 계측용 입력

측정 범위	0... ±10 Ｖ
정확도	에러 < 0="">



DC 현재 계측용 입력

측정 범위	0... ±20 마
정확도	에러 < 0="">



인-빌트 모니터링하고 기록합니다

모니터링	6 상전류와 4 단계 전압 출력
리코딩	아날로그 출력
방식	실시간 모니터링할 때, 어떤 외부 배선도 요구되지 않습니다
기록하는 길이	제한 없습니다 (내부 메모리가 가득 찰 때까지)



일반적 생성기

주파수	범위 : 0~1200Hz
	정확도 :<1mhz>
	결의안 : 0.001Hz
단계	범위 : -360' ~+360'
	정확도 : 0.1'
	결의안 : 0. 1' 0. 1'
고조파	중첩 명령 : 2~24 시간
	왜곡 : ≤0.5%



전원 공급기

명목상 입력 전압량	AC220V/230V±10%, 1개 단계
공칭 주파수	50/60 Hz
정격 전류	230V에 있는 10A
연결	표준 AC 소켓 (IEC 60320)



잡다합니다

중량	14.8 킬로그램 (32.63 파운드)
차원 (핸들 없이, Ｗ Ｘ Ｈ Ｘ Ｄ)	392x272x237mm (15.43x10.71x9.33에)
연결 포트	1 이더넷 포트



환경적인 조건

작동 온도	0... +50 'Ｃ (+32... +122 'F)
저장 온도	-25... +70 'Ｃ (-13... +158 'F)
습도 범위	상대 습도 5... 95 %, 불응축
진동	10에 있는 IEC 60068-2-6 (20m / s2... 150 Hz)



고정밀도 6상 계전기 시험 시스템 RELAYSTAR-H60은 ABB, GE, 알스톰, 지멘스, 쉐나이더, SEL, NR, SIFANG, CYG SUNRI 기타 등등 제조사들에 의해 생산된 모든 종류의 보호 릴레이를 시험하기 위한 강력한 도구입니다.



고정밀도 6상 계전기 시험 시스템 RELAYSTAR-H60은 개발되고 ISO 9001 등록하는 시스템에 의해서 제조됩니다.
