완전계전기 시험 시스템



모형을 만드세요 : RELAYSTAR-7000

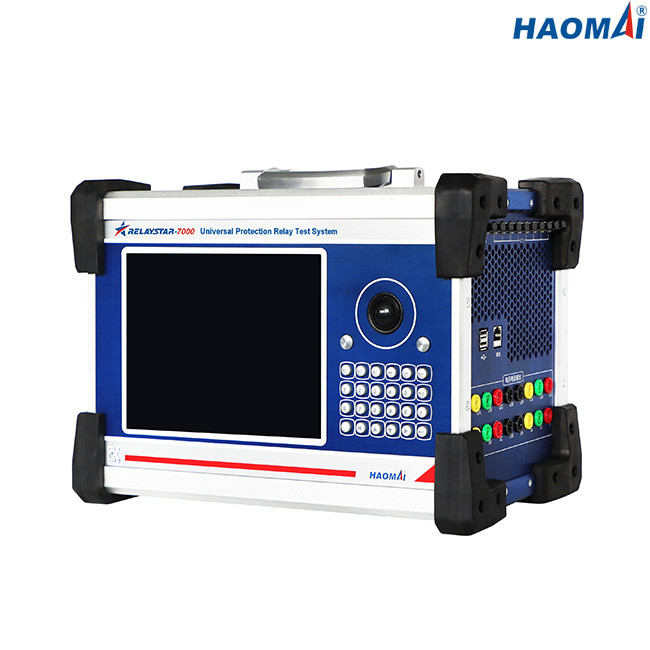

RELAYSTAR-7000은 IEC 61850을 기반으로 한 폭 넓게 다양한 전자 기계적이고 고체 상태이고 마이크로프로세서계 보호 계전기, 자동차 과부하 계전기와 IED를 시험할 수 있는 다목적이고 가지고 다닐 수 있는 시험 시스템입니다.

유닛은 짜맞춘 산업적 PC와 9.7 인치 TFT LCD 화면 사용자 인터페이스를 통해 손으로 또한 운영되거나, PC에 RELAYSTAR 원격 소프트웨어를 운영할 수 있습니다.

짜맞춘 유저 인터페이스는 둘다 초와 순환에서의 AC과 같은 계량된 가치를 드러내는 풀 컬러 고해상도, 고해상도, TFT LCD 화면 디스플레이와 DC 암페어와 교류 & 직류 볼트와 타임즈 지를 읽도록 쉬운 대형을 통합시킵니다. 선별적, 다른 가치가 위상각, 주파수, 와트, VA, 혹은 역율과 같이, 드러내질 수 있는 실험의 종류에 의존하기.



주요 특징

1)보호 릴레이와 IED의 모든 종류를 시험하기 위한 필요한 모든 것이 갖추어진 디자인

2)둘다 이용 가능한 로컬 시험과 PC 리모트 테스트

3)전환할 수 있는 6 현재 채널과 6개의 전압 채널

4)인-빌트 모니터링하고 기록합니다

5)동적 GPS 위성은 종단 대 종단 테스트 능력을 동기화시켰습니다

6)네가지 시간 동기화 방식 : 인-빌트 GPS, IRIG-B 코드, PPS와 IEEE1588

7)IEC 61850 테스트 능력



기술 데이터

일반류와 전압 출력

전류 발생기	설정 범위	6 단계 AC(L-N) : 6x0...30A
		DC(l-n) : 6x0...±10 A
	힘	6 단계 AC(L-N) : 30A에 있는 6x450VA
		DC(l-n) : 10A에 있는 6x120VA
	정확도	AC :±1mA(≤0.2A), ≤0.1% (0.2~30A)
		DC : ±5mA(0.2~0.5A), ≤0.2% (0.5~10A)
	결의안	1mA
단자 전압 발생기	설정 범위	6 단계 AC(L-N) : 6x0...150V
		DC(l-n) : 6x0...±160V
	힘	6 단계 AC(L-N) : 150V에 있는 6x80VA
		DC(l-n) : 160V에 있는 6x80VA
	정확도	AC :±2mV(0.2~2V), ≤0.1% (2~150V)
		DC :±10mV (0.5~5V), ≤0.2% (5~160V)
	결의안	1mV
일반적 생성기	주파수	범위 : 0~1200Hz
		정확도 :<1mhz>
		결의안 : 0.001Hz
	단계	범위 : -360' ~+360'
		정확도 : 0.1'
		결의안 : 0.01'
	고조파	중첩 명령 : 2~24 시간
		왜곡 : ≤0.5%



이서넷 통신 인터페이스

방식	10/100Base-TX(10/100Mbit,twisted-pair,auto-crossover)
항구의 수	2
인터페이스의 타입	RJ45
상태 표시	LED 라이트



광섬유 통신 인터페이스

방식	100Base FX (100Mbit, 광섬유, 전 이중)
항구의 수	8
인터페이스의 타입	LC
섬유형	62.5/125μm (멀티 모드 파이버)
사고 방식	1310nm
전송거리	>1km
상태 표시	LED 라이트



FT3 인터페이스

항구의 수	9 (전송을 위한 8, 받기 위한 1)
인터페이스의 타입	거리
섬유형	62.5/125μm (멀티 모드 파이버)
사고 방식	850nm



이원 입력

수	8
타입	무전위 접촉 또는 놀림 접점 (자동 식별)
임계값 특성	0 : 0~6V ; 1 : 12V~250V



2진 출력

수	4
타입	놀림 접점
중단 능력	250VAC/0.5A ; 250VDC/0.2A



인-빌트 모니터링하고 기록합니다

모니터링	경향과 전압 출력
리코딩	아날로그 출력, 이원 입력 / 출력 상태
방식	실시간 모니터링할 때, 어떤 외부 배선도 요구되지 않습니다
기록하는 길이	제한 없습니다 (내부 메모리가 가득 찰 때까지)



전원 공급기

명목상 입력 전압량	주문 제작됩니다 (AC230V / 120V±10%, 1 단계)
공칭 주파수	50/60 Hz
정격 전류	120V에 있는 230V / 12A에 있는 10A
연결	표준 AC 소켓 (IEC 60320)



환경적인 조건

작동 온도	0... +50 'Ｃ (+32... +122 'F)
저장 온도	-25... +70 'Ｃ (-13... +158 'F)
습도 범위	상대 습도 5... 95 %, 불응축
진동	10에 있는 IEC 60068-2-6 (20m / s2... 150 Hz)



잡다합니다

중량	19.5 킬로그램 (42.99 파운드)
차원 (핸들 없이, Ｗ Ｘ Ｈ Ｘ Ｄ)	405×295×250mm (15.94x11.61x9.84에)



완전계전기 시험 시스템 RELAYSTAR-7000은 숫자로 나타내고 통신이 보호에 기초로 한 환경에서 가장 적당합니다. 그것의 이례적으로고 정밀도로, 그것은 또한 PQ 미터와 PMU와 같은 모든 종류의 측정 기기를 위한 이상적 소스 기반을 둔 교정부입니다.



완전계전기 시험 시스템 RELAYSTAR-7000은 완벽 보호를 갖. 모든 현재 전압 출력은 완전히 과부담과 단락 회로 증명이고, 외부 하이-볼타게 일시적인 신호에 반대하여 그리고 기온 위에서 보호했습니다.



완전계전기 시험 시스템 RELAYSTAR-7000은 여러 번 SGCC로부터 입찰을 얻었습니다 (중국의 전력망 기업을 말하세요). 실지 시험 사진은 아래의 그림으로 나타내집니다.
