120V 60Hz 전류 변압기 시험 장비, 가지고 다닐 수 있는 CT VT 분석기

가지고 다닐 수 있는 전류 변압기 시험 세트



모형을 만드세요 : CTP-200P

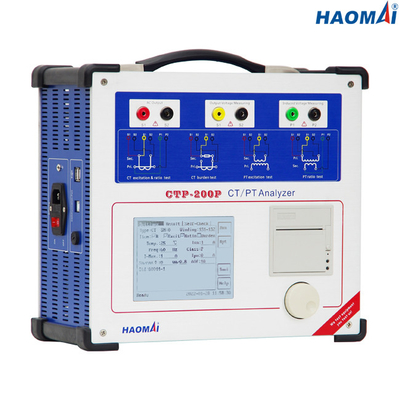

가지고 다닐 수 있는 전류 변압기 시험 세트 CTP-200P는 자동적으로 자극 특성과 같은 현재 트랜스(CT)의 관련된 매개 변수를 측정하도록 설계되고 비율, 극성, 권선 저항, 포화되고 충분히 용해되지 않은 유도성, 잔류 자기 흐름 비율, 요인(ALF) 또는 기구 보안 요인(FS)를 제한하는 정확도, 2차 부담 기타 등등을 돌립니다.

CTP-200P는 또한 단호한 테스트 결과와 검사 뒤에 또한 무료 조정할 수 있는 부담과 1차 전류에 비율, 이차적 시간 상수, ALF와 FS의 시뮬레이션을 허락합니다.

가지고 다닐 수 있는 전류 변압기 시험 세트 CTP-200P는 또한 전압 트랜스(VT) 테스트를 지원합니다. 비율, 극성, 자극 특성과 VT의 권선 저항은 시험될 수 있습니다.

가지고 다닐 수 있는 전류 변압기 시험 세트 CTP-200P는 고전압 변전소에 대한 전기적 잡음 간섭에 울퉁불퉁하고 면역성입니다.



주요 특징

●Able이 IEC61869-2, IEC60044-1,60044-6, IEC61869-3, IEC60044-2, IEEE / ANSI C57.13에서 규정된 보호 CTs, 측정 CT, PR / PX CT, TPS/TPX/TPY/TPZ CT와 귀납적 VT를 시험합니다

●Test 자극 특성과 에러 곡선은 저주파 측정 윈칙에 근거했습니다

●Measure 비율, 극성, 전압법을 기반으로 하는 비율 오차와 위상각 오차

●Adopt는 키패드를 대체하기 위해 다중기능 회전식 마우스의 특허를 얻었습니다

디스플레이를 위한 ●Sunlight 읽기 쉬운 5.7 인체 LCD 스크린

●Adopt DSP, 무기와 내장된 리눅스 운영 체제

이용 가능한 ●Both 로컬 시험과 PC 리모트 테스트

●Higher 측정 정확도 : 0.05 % 0.05 %

●The 최대. CT 최고 40kV까지 시험된 니이 포인트 전압

●Performs 2차 부담 시험

CT의 ●Automatic 소자

직접적으로 짜맞춘 써멀 프린터에 의해 ●Print 테스트 결과

쉬운 수송을 위한 ●Small과 경량 (9kg / 19.84 파운드)



기술 데이터

●Test 표준 : IEC61869-2, IEC60044-1,60044-6, IEC61869-3, IEC60044-2, IEEE / ANSI C57.13

●Maximum 무릎 전압 측정 : 40kV

●Output 범위 :

전압 : 0~180V(RMS)

경향 : 0~12A(RMS), 36A (피크 값)

●Voltage 측정 정확도 : ±0.05%

●CT 비율측정 :

범위 :1~30000

정확도 : ±0.05%

●PT 비율측정 :

범위 :1~10000

정확도 : ±0.05%

●Phase 측정 :

정확도 : ±2min

결의안 : 0.01 분

●Secondary 권선 저항 측정 :

범위 : 0~300Ω

정확도 : 0.1%±1mΩ

●Burden 측정 :

범위 : 0~300VA

정확도 : 0.1%±0.1VA

●Memory 능력 : >3000 그룹 테스트 결과

●Power 공급

명목상 입력 전압량	주문 제작됩니다 (AC220V / 230V / 120V±10%, 1개 단계)
공칭 주파수	50/60 Hz
정격 전류	120V에 있는 230V / 12A에 있는 10A
연결	표준 AC 소켓 (IEC 60320)



●Environmental 상태

작동 온도	0... +50 'Ｃ (+32... +122 'F)
저장 온도	-25... +70 'Ｃ (-13... +158 'F)
습도 범위	상대 습도 5... 95 %, 불응축
진동	10에 있는 IEC 60068-2-6 (20m / s2... 150 Hz)



●Miscellaneous

중량	9 킬로그램 (19.84 파운드)
차원 (핸들 없이, Ｗ Ｘ Ｈ Ｘ Ｄ)	340×300×150mm (13.39x11.81x5.91에)
연결 포트	2곳 USB2.0 공항, 1 통신 포트



가지고 다닐 수 있는 전류 변압기 시험 세트 CTP-200P의 소프트웨어는 윈도우 운영 체제와 PC로 운영될 수 있습니다. 무료로 업그레이딩 소프트웨어 버전을 위해.



가지고 다닐 수 있는 전류 변압기 시험 세트 CTP-200P는 옆 위의 핸들로 그리고 휠과 접철식 핸들로 가지고 다닐 수 있는 충격과 내진동성 구내에 격납됩니다.
