가지고 다닐 수 있는 1Phase CT 분석기 실험, 19.84 Lbs 전류 변압기 테스터

가지고 다닐 수 있는 CT 분석기



모형을 만드세요 : CTP-200P

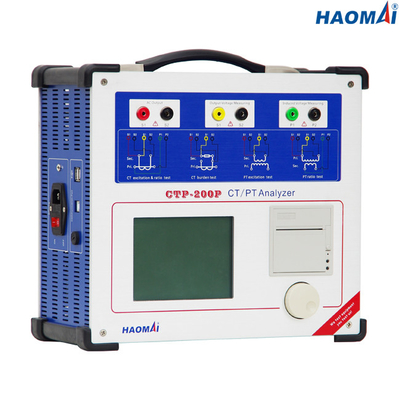

가지고 다닐 수 있는 CT 분석기 CTP-200P는 IEC61869-2(IEC60044-1,60044-6), IEC61869-3(IEC60044-2), IEEE / ANSI C57.13 기타 등등 시험 표준에 따라 보호 CTs, 측정 CT, TP 수업 CT와 귀납적 PT를 시험할 수 있습니다. 전력망에서 또는 업체들의 채취 시설 또는 검사 실험실에서 40kV CT와 현장인 PT까지 니이 포인트 전압을 시험하는 것은 인정합니다.

가지고 다닐 수 있는 CT 분석기 CTP-200P는 더이상 장비가 필요없는 모든 매개 변수를 측정하기 위한 올인원 솔루션입니다 (부담 박스와 같이).

체중의 가지고 다닐 수 있는 CT 분석기 CTP-200P는 9 킬로그램 (19.84 파운드) 일 뿐이며, 그것이 테스트중인 엔지니어들에 의해 옮겨지기 쉽습니다.



주요 특징

●Able이 보호 CTs, 측정 CT, TP 클래스 CT와 귀납적 PT를 시험합니다

●Test 자극 특성과 에러 곡선은 저주파 측정 윈칙에 근거했습니다

●Measure 비율, 극성, 전압법을 기반으로 하는 비율 오차와 위상각 오차

●Adopt는 키패드를 대체하기 위해 다중기능 회전식 마우스의 특허를 얻었습니다

디스플레이를 위한 ●Adopt 5.7 인치 LCD 스크린

●Adopt DSP, 무기와 내장된 리눅스 운영 체제

이용 가능한 ●Both 로컬 시험과 PC 리모트 테스트

●Higher 측정 정확도 : 0.05 % 0.05 %

직접적으로 짜맞춘 써멀 프린터에 의해 ●Print 테스트 결과

쉬운 수송을 위한 ●Small과 경량 (9kg / 19.84 파운드)



기술 데이터

●Test 표준 : IEC61869-2(IEC60044-1,60044-6), IEC61869-3(IEC60044-2), IEEE / ANSI C57.13

●Maximum 무릎 전압 측정 : 40kV

●Output 범위 :

전압 : 0~180V(RMS)

경향 : 0~12A(RMS), 36A (피크 값)

●Voltage 측정 정확도 : ±0.05%

●CT 비율측정 :

범위 :1~30000

정확도 : ±0.05%

●PT 비율측정 :

범위 :1~10000

정확도 : ±0.05%

●Phase 측정 :

정확도 : ±2min

결의안 : 0.01 분

●Secondary 권선 저항 측정 :

범위 : 0~300Ω

정확도 : 0.1%±1mΩ

●Burden 측정 :

범위 : 0~300VA

정확도 : 0.1%±0.1VA

●Memory 능력 : >3000 그룹 테스트 결과

●Power 공급

명목상 입력 전압량	주문 제작됩니다 (AC230V / 120V±10%, 1 단계)
공칭 주파수	50/60 Hz
정격 전류	120V에 있는 230V / 12A에 있는 10A
연결	표준 AC 소켓 (IEC 60320)



●Environmental 상태

작동 온도	0... +50 'Ｃ (+32... +122 'F)
저장 온도	-25... +70 'Ｃ (-13... +158 'F)
습도 범위	상대 습도 5... 95 %, 불응축
진동	10에 있는 IEC 60068-2-6 (20m / s2... 150 Hz)



●Miscellaneous

중량	9 킬로그램 (19.84 파운드)
차원 (핸들 없이, Ｗ Ｘ Ｈ Ｘ Ｄ)	340×300×150mm (13.39x11.81x5.91에)
연결 포트	2곳 USB2.0 공항, 1 통신 포트



가지고 다닐 수 있는 CT 분석기 CTP-200P는 전류 변압기와 전압 변환 장치를 시험하기 위한 강력한 도구입니다.
