50/60Hz 현재 계기 트랜스포머 실험은 최대 무릎 전압 40kV에서 설정했습니다

자동 계기 트랜스포머 시험 세트



모형을 만드세요 : CTP-120PA

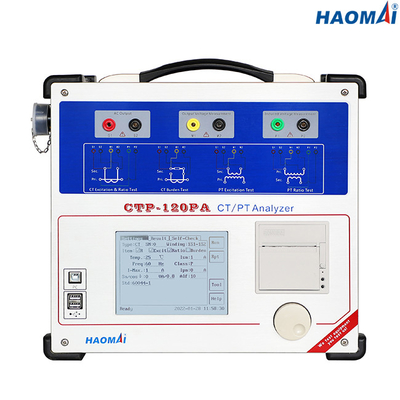

자동 계기 트랜스포머 시험 세트 CTP-120PA는 트랜스, 유입 차단기 또는 개폐기에 탑재되는 것과 같은, 그들의 장비 구성에서 양쪽 전류 변압기와 전압 변환 장치를 시험하기 위한 가지고 다닐 수 있고 다중기능 시험 키트입니다. 완전히 전기 시스템으로부터 고립되는 것은 장비를 위해 필요합니다.

원-클릭 버튼으로, CTP-120PA는 CT 포화시험을 수행하고, PX, TPS, TPX, 톨릴피리딜과 TPZ와 같은 전문화된 CT부터 잘 애스 양쪽 기준에 각각 IEEE C57.13.1, IEC 60044-1, IEC 60044-6 또는 IEC 61869에 따라 평가된 니 포인트를 산정합니다. 포화시험은 40 kV까지 니 포인트를 시험할 수 있습니다. 이것은 심지어 휴대용 설비와 더 큰 세대 수업 CT를 시험하는 것을 허락합니다.

많은 지국 CT는 다단인 이차적인 것 포함합니다, 그러므로 CTP-120PA가 최고 6까지 CT 포화 곡선을 구상하고 동시에 드러낼 수 있는 능력을 갖춥니다.

공장 읽기를 검증하고 결점 이 주둔을 전압 변환 장치에 배치하기 위한 정규적 유지 보수 프로그램의 일부로, CTP-120PA는 정확하게 비율, 극성, 자극 특성과 이차코일 저항을 측정할 수 있습니다.



주요 특징

●Able이 보호 CTs, 측정 CT, TP 클래스 CT와 귀납적 VT를 시험합니다

●Test 자극 특성과 에러 곡선은 저주파 측정 윈칙에 근거했습니다

●Measure 비율, 극성, 전압법을 기반으로 하는 비율 오차와 위상각 오차

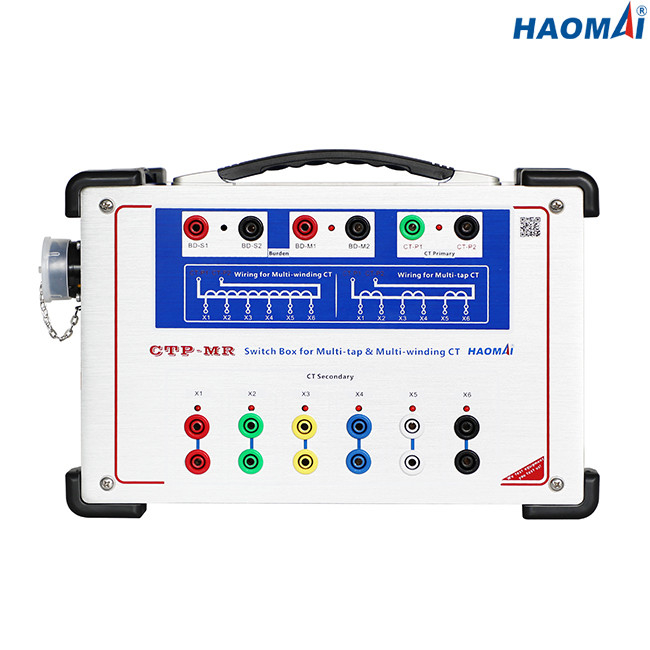

재배선하는 것이 필요없이 자동적으로 다단 CT를 시험하는 ●Capable

●Adopt는 키패드를 대체하기 위해 다중기능 회전식 마우스의 특허를 얻었습니다

디스플레이를 위한 ●Adopt 5.7 인치 LCD 스크린

●Adopt DSP, 무기와 내장된 리눅스 운영 체제

이용 가능한 ●Both 로컬 시험과 PC 리모트 테스트

●Higher 측정 정확도 : 0.05 % 0.05 %

●Maximum 무릎 전압 측정 40kV

●Able이 2차 부담 검사를 수행합니다

CT의 ●Automatic 소자

직접적으로 짜맞춘 써멀 프린터에 의해 ●Print 테스트 결과

쉬운 수송을 위한 ●Small과 경량 (9kg / 19.84 파운드)



기술 데이터

●Test 표준 : IEC61869-2, IEC60044-1,60044-6, IEC61869-3, IEC60044-2, IEEE / ANSI C57.13

●Maximum 무릎 전압 측정 : 40kV

●Output 범위 :

전압 : 0~180V(RMS)

경향 : 0~12A(RMS), 36A (피크 값)

●Voltage 측정 정확도 : ±0.05%

●CT 비율측정 :

범위 :1~30000

정확도 : ±0.05%

●PT 비율측정 :

범위 :1~10000

정확도 : ±0.05%

●Phase 측정 :

정확도 : ±2min

결의안 : 0.01 분

●Secondary 권선 저항 측정 :

범위 : 0~300Ω

정확도 : 0.1%±1mΩ

●Burden 측정 :

범위 : 0~300VA

정확도 : 0.1%±0.1VA

●Memory 능력 : >3000 그룹 테스트 결과

●Power 공급

명목상 입력 전압량	주문 제작됩니다 (AC220V / 230V / 120V±10%, 1개 단계)
공칭 주파수	50/60 Hz
정격 전류	120V에 있는 230V / 12A에 있는 10A
연결	표준 AC 소켓 (IEC 60320)



●Environmental 상태

작동 온도	0... +50 'Ｃ (+32... +122 'F)
저장 온도	-25... +70 'Ｃ (-13... +158 'F)
습도 범위	상대 습도 5... 95 %, 불응축
진동	10에 있는 IEC 60068-2-6 (20m / s2... 150 Hz)



●Miscellaneous

중량	9 킬로그램 (19.84 파운드)
차원 (핸들 없이, Ｗ Ｘ Ｈ Ｘ Ｄ)	340×300×150mm (13.39x11.81x5.91에)
연결 포트	2곳 USB2.0 공항, 1 통신 포트



●Safety 표준, 전자파 적합성

EMC	제품은 전자파 적합성 (EMC) 지시 2004/108 / EC을 고수합니다 (CE가 따릅니다)
	IEC 61326-1 ; IEC 61000-6-4 ; IEC 61000-3-2/3
안전성	제품은 저전압 지시 2006/95 / EC을 고수합니다 (CE가 따릅니다).
	IEC 61010-1



운영과 정기적 직류권선 저항 테스팅 동안, 자기를 띠는 것은 CT에 대해 가능합니다. 자동 계기 트랜스포머 시험 세트 CTP-120PA는 이렇게 하여 안정적, 반복할 수 있는 테스트 결과를 제공하다는 것을 정확한 니 포인트와 비율의 확정을 허락하는 자동화된 CT 소자 기능을 포함하고, 테스트 시간을 줄입니다.
