12kV IEC60247 전원 변압기 시험은 울트라 휴대용 단열재 요인을 정했습니다

12kV 절연 역률 시험 세트



모형을 만드세요 : TDC3100

절연 특성은 시간에 따라 변하고 핵심적 매개 변수가 단열재의 상대적 악화 레벨에 안내하기 위해, 정확하게 시험된다는 것이 필요합니다. 전기 용량과 흩어지기 인자 시험 세트 강국 /는 그러므로 사용됩니다.

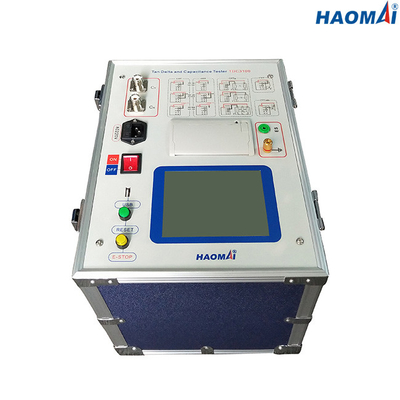

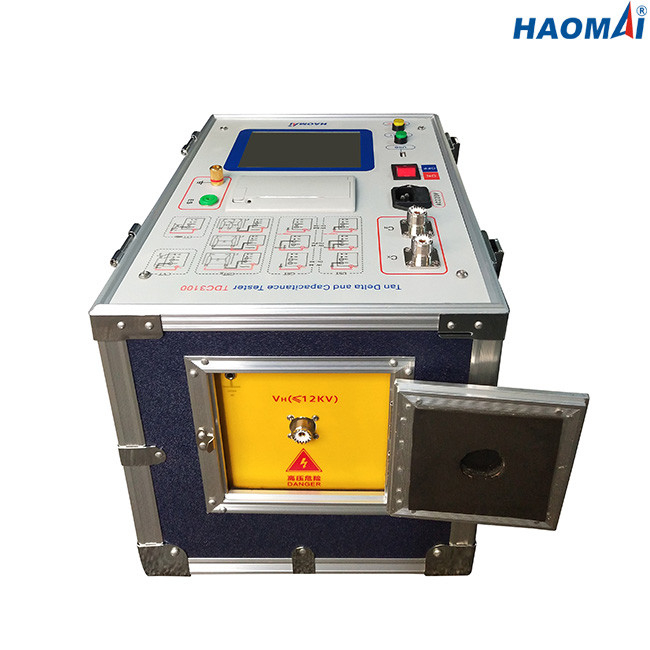

TDC3100은 인-빌트 12kV 교류 전원 장치 측정 브리지와 참고 표준 컨덴서와 완전한 통합된 절연 역률 시험 세트입니다. 그것은 터치 스크린을 통해 사용하도록 단순하고 시험 세트를 운영하도록 쉽습니다. 배선 연결은 단순하고, 또한 미숙한 직원에 의해 운영될 수 있습니다.

절연 역률 시험 세트 TDC3100은 경량이고 가지고 다닐 수 있으며, 개인에 의해 전송되는 것으로 시험을 받는 것에게 옮겨집니다 그것.

TDC3100 과는 발생할지도 모르는 어떠한 사용가능한 고의가 아닌 실수도 주의하기 위해 인-빌트 안전 보호를 갖.



주요 특징

1) 시험 표준 : IEC60247

2) 선택 가능한 시험 모드 : UST, GST, 그스트그

3) 12 kV 절연 역률 / 흩어지기 인자 (tan∂) 측정

4) 12 kV에 있는 60 nF에 달하는 캐패시턴스 측정

5) 이용 가능한 (정밀도 계급 1.0 또는 3.0과 CVT에 적합한) CVT 비검정

6) 심한 간섭 또는 소음 상태 하에 시험을 받기 위한 간섭 억제 회로

7) 쉽고 빠른 작동을 위한 터치 스크린

8) 직접적으로 테스트 결과를 출력하기 위한 짜맞춘 써멀 프린터



기술 데이터

●Test 표준 : IEC60247

●Internal HV 출력 : 0.5~12kV

출력 정확도 : ±(reading×1%)

결의안 : 100V

최대 출력 전류 : 200mA

능력 : 2000VA

●Self-excitation 전원 : AC 0~50V/15A

●Dissipation 요인(tgδ) 측정

측정 범위 : 어떤 제한

정확도 : ±(reading×1%+0.040%)

결의안 : 0.001%

●Capacitance (스) 측정

측정 범위 : 15pF < Cx="">

스 < 60nF="">

스 < 150nF="">

스 < 300nF="">

스 <300nf for="" CVT="" test="">

정확도 : ±(reading×1%+1.00pF)

결의안 : 0.001pF (4 유효한 디지털)

●CVT 비검정 (정밀도 계급 1.0 또는 3.0과 CVT에 적합한)

측정 범위 : 10~10000

정확도 : 1%

●Frequency

단일 주파수 : 50Hz 또는 60Hz

가변 주파수 : 45Hz/55Hz, 47.5Hz/52.5Hz, 55Hz/65Hz, 57.5Hz/62.5Hz

인쇄하는 테스트 결과를 위한 ●Built-in 써멀 프린터

테스트 결과를 위한 ●USB 인터페이스는 저장을 다운로드 받

●Data 저장 : 200 테스트 결과는 테스터 내에 저장될 수 있습니다

●Power 공급 : (AC 220V/230V/120V/127V±10%, 1개 단계), 50Hz/60Hz를 특화했습니다

●Environmental 상태

저장 온도 : -20C~60C

작동 온도 : -10C~50C

습도 : <90>

●Miscellaneous

호스트의 차원 : 350x270mx270mm (13.78x10.62x10.63에.)

중량의 호스트 : 22.8 킬로그램 (50.27 파운드)

●Safety 자격들과 EMC

안전성 : IEC61010-1에 따라 설계됩니다

EMC : 경공업의 IEC 61326



절연 역률 시험 세트 TDC3100은 발전소와 지국에서와 같이 무거운 전자기 간섭 환경에서 발전소 / 흩어지기 인자와 전기 용량을 측정하도록 설계됩니다.
