폐회로 임피던스 전원 변압기 시험 세트 다중 모드 5V-400V

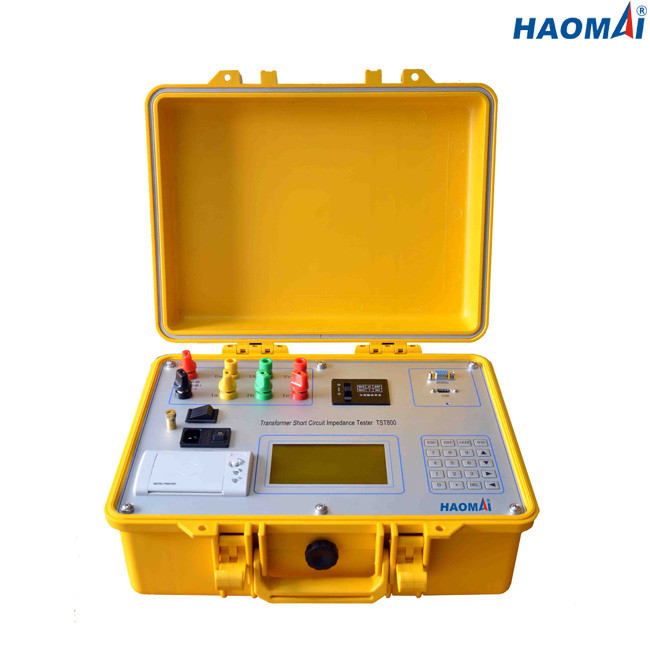

트랜스 폐회로 임피던스 테스터

모형을 만드세요 : TST800

트랜스의 꾸불꾸불한 기계적 변형은 운영에서 교통 또는 설치 또는 높은 시사 문제 동안 발생할 수 있습니다. 그와 같은 변화는 단락 회로 임피던스 측정값 전후에 비교됨으로써 발견될 수 있습니다.

트랜스 폐회로 임피던스 테스터 TST800은 표준 IEC60076-5-2006에 따라 폐회로 임피던스와 전원 변압기의 다른 관련된 매개변수를 측정하는데 사용됩니다.

주요 특징

1) 외부전압 규제 기관 없이 트랜스의 폐회로 임피던스를 측정할 수 있습니다

2) 꾸불꾸불한 변형을 발견하고 진단하는 것에 유용합니다

3) 단락 회로 임피던스 시험을 단일 또는 3상 변압기에서 수행할 수 있습니다

4) 선택 가능한 자동차 또는 수동 시험 방식

5) 제로 순서 임피던스와 인덕턴스를 측정할 수 있습니다

6) 어떠한 임피던스 샘플 시험을 위한 출력 전류 리미트 기능을 가지고 있습니다.

7) 테스트 결과는 계기에 의하거나 짜맞춘 써멀 프린터를 통해 출력된 것으로 저장일 수 있고 또한 USB 포트를 통해 수출될 수 있습니다.

기술 데이터

◇Measurement는 구분합니다

●Voltage 측정 범위 : 5~400V

측정 정확도 : 0.2%

●Current 측정 범위 : 0.1~20A

측정 정확도 : 0.2%

●Short 회로임피던스 측정 : 0~100%

◇General

전원 공급기 : 주문 제작됩니다 (AC220V / 230V / 120V / 127V, 선택적인 50Hz/60Hz)

차원 : 405 Ｘ 330 Ｘ 172 밀리미터 (15.95 Ｘ 12.99 Ｘ 6.77 ")

중량 : 8 킬로그램 (17.64 파운드)

환경적인 조건

어플리케이션 필드 : 기구는 매체와 고전압 지국과 산업 환경에 사용하기 위해 의도됩니다.

저장 온도 : 70' Ｃ에 대한 -20' Ｃ (+158' Ｆ에 대한 -4' Ｆ)

작동 온도 : +50' Ｃ에 대한 -20' Ｃ (+122' Ｆ에 대한 -4' Ｆ)

습도 : < 95="">

안전성 자격들과 EMC

안전성 : IEC61010-1, 2006/95/EC에 따라 설계됩니다

EMC : 2004/108/EC

트랜스 폐회로 임피던스 테스터 TST800은 꾸불꾸불한 변형 진단을 위한 전원 변압기의 폐회로 임피던스를 측정하기 위한 이상적인 도구입니다.
