39.68lb 현재 2차 주입 시험 세트 다중 모드 6x150V 전압 출력

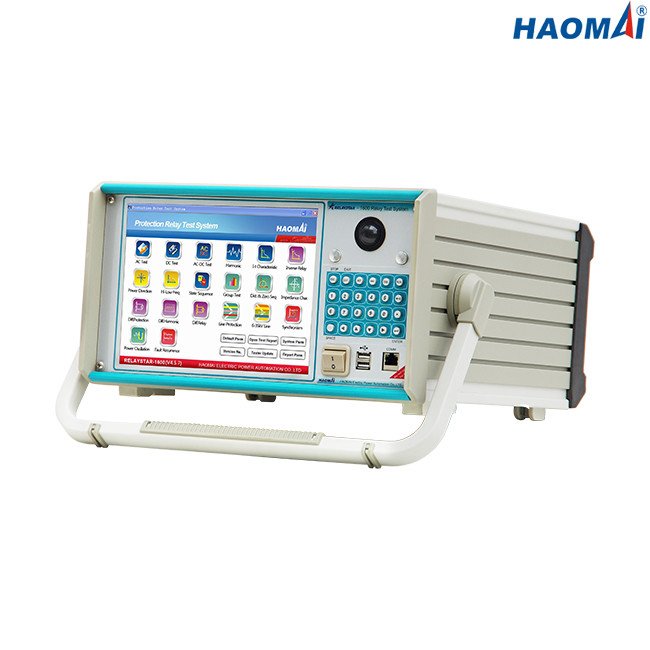

고전력 6 단계 2차 주입 시험 세트



모형을 만드세요 : RELAYSTAR-1600

RELAYSTAR-1600은 모든 세대 시험을 받기 위한 6 단계 2차 주입 시험 세트와 6개 단계를 출력할 수 있는 보호 릴레이의 종류와 6 상전압입니다 (6x0...150V). 그것의 강력한 전류원 (6x0... 40A, 6x300VA ; 1x0...240A,1x1000VA) 매우 높은 전력 수요로 고적재 전기기계식계전기를 시험할 수 있습니다.

6 단계 2차 주입 시험 세트 RELAYSTAR-1600은 시험 세트가 그것의 인-빌트 GPS를 통하여 다른 지국에서 할당된 채로 종단 대 종단 실험을 수행하기 위해 동기화될 수 있습니다.

6 단계 2차 주입 시험 세트 RELAYSTAR-1600의 더 로컬 소프트웨어 시스템은 윈도즈 시스템을 기반으로 고안됩니다. 그것은 10.4 인치 TFT LCD 스크린과 내장된 산업적 PC에 의해 또는 PC로 운영되는 시험 소프트웨어에 의해 또한 운영될 수 있습니다.



주요 특징 :

1) 6개 단계 경향(6×40A) + 6 단계 전압(6×150V) 출력

2) 10.4 인치 LCD 스크린과 내장된 산업적 PC

3) 둘다 이용 가능한 로컬 시험과 PC 리모트 테스트

4) 고성능 선형 전력 증폭기

5) 인-빌트 모니터링하고 기록합니다

6) 인-빌트 GPS와 한쪽끝과 한쪽끝을 잇 테스트

7) 지적 자기 보존

8) 풍부한 분석 모듈



기술 데이터

전류 발생기

설정 범위	6 단계 AC(L-N)	6x0...40A
	3 단계 AC(L-N)	3x0...80A
	1 단계 AC(LL-LN)	1x0...240A
	DC(l-n)	6x0...±20 A
힘	6 단계 AC(L-N)	40A에 있는 6x300VA
	3 단계 AC(L-N)	80A에 있는 3x450VA
	1 단계 AC(LL-LN)	240A에 있는 1x1000VA
	DC(l-n)	20A에 있는 6x120VA
정확도	AC : ±1mA(≤0.2A), ≤0.1% (0.2~40A)
	DC : ±5mA(0.2~0.5A), ≤0.2% (0.5~20A)
결의안	1mA



단자 전압 발생기

설정 범위	6 단계 AC(L-N)	6x0...150V
	3 단계 AC(L-N)	3x0...300V
	DC(l-n)	6x0...±175V
힘	6 단계 AC(L-N)	150V에 있는 6x80VA
	3 단계 AC(L-N)	300V에 있는 3x100VA
	DC(l-n)	175V에 있는 6x80VA
정확도	AC : ±2mV(0.2~2V), ≤0.1% (2~150V)
	DC : ±10mV (0.5~5V), ≤0.2% (5~175V)
결의안	1mV



보조 DC 공급

전압 범위	110V/220V(max.1.5A)
힘	max.165VA/330VA



이원 입력

수	10
입력특성	놀림 접점 또는 무전위 접촉
임계값 특성	0 : 0~6V ; 1 : 12V~250V
맥스. 측정 시간	999999.999s
시간 정확도	±1ms
시간 해상도	1명의 부인



2진 출력

수	8
타입	놀림 접점
중단 능력	250VAC/0.5A, 250VDC/0.2A



인-빌트 모니터링하고 기록합니다

모니터링	경향과 전압 출력
리코딩	아날로그 출력, 이원 입력 / 출력 상태
방식	실시간 모니터링할 때, 어떤 외부 배선도 요구되지 않습니다
기록하는 길이	제한 없습니다 (내부 메모리가 가득 찰 때까지)



일반적 생성기

주파수	범위 : 0~1200Hz
	정확도 :<1mhz>
	결의안 : 0.001Hz
단계	범위 : -360' ~+360'
	정확도 : 0.1'
	결의안 : 0.01'
고조파	중첩 명령 : 2~24 시간
	왜곡 : ≤0.5%



전원 공급기

명목상 입력 전압량	주문 제작됩니다 (AC 220V/230V/120V±10%, 1개 단계)
공칭 주파수	50/60 Hz
정격 전류	115V에 있는 230V / 12A에 있는 10A
연결	표준 AC 소켓 (IEC 60320)



환경적인 조건

작동 온도	0... +50 'Ｃ (+32... +122 'F)
저장 온도	-25... +70 'Ｃ (-13... +158 'F)
습도 범위	상대 습도 5... 95 %, 불응축
진동	10에 있는 IEC 60068-2-6 (20m / s2... 150 Hz)





잡다합니다

중량	18 킬로그램 (39.68 파운드)
차원 (핸들 없이, Ｗ Ｘ Ｈ Ｘ Ｄ)	420×360×210mm (16.54x14.17x8.27에)
연결 포트	2곳 USB2.0 공항, 1 이더넷 포트



안전 기준, 전자파 적합성

EMC	제품은 전자파 적합성 (EMC) 지시 2004/108 / EC을 고수합니다 (CE가 따릅니다)
	IEC 61326-1 ; IEC 61000-6-4 ; IEC 61000-3-2/3
안전성	제품은 저전압 지시 2006/95 / EC을 고수합니다 (CE가 따릅니다).
	IEC 61010-1



6 단계 2차 주입 시험 세트 RELAYSTAR-1600은 시험을 위한 탁월한 선택이고 현장 위의 보호 릴레이 시험을 수행하기 위한 위임 엔지니어들입니다.
