터치 스크린과 다목적 HV 선로 시험 장치 8A 55Hz

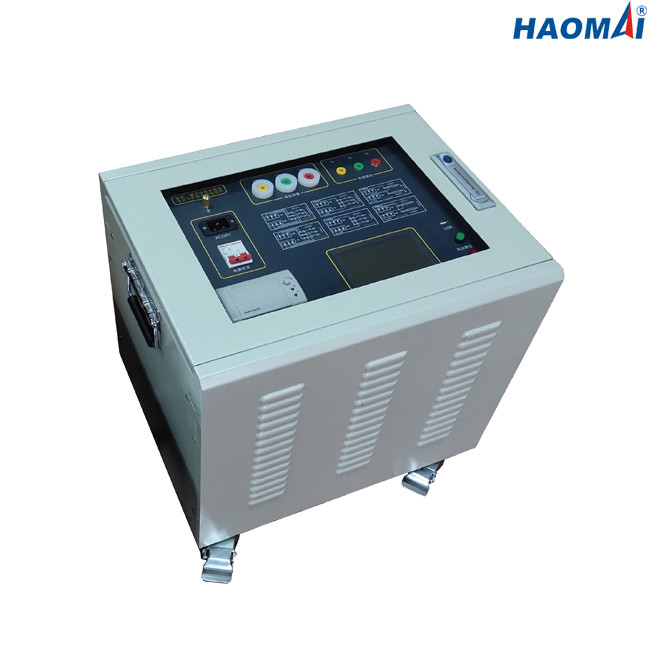

송전선 임피던스 측정기



모형을 만드세요 : HLT-300

송전선 임피던스 측정기 HLT-300은 동력화차, 지국 또는 시험소에서 다양한 고전압전송 선로 정수를 시험하기 위한 고정밀 도구입니다. 도구는 짜맞춘 주파수 변환 전력 모듈과 일체형 구조체이며, 그것이 주파수 변환 전압 변동률에 의하여 권력을 출력할 수 있습니다. 주파수는 45Hz 또는 55Hz로 변경될 수 있습니다. 수자 여파 기술은 사이트에 저주파 전계의 간섭을 회피하고, 근본적으로 강전계의 간섭 하에 정확한 측정의 문제를 해결하기 위해 채택됩니다.



주요 특징

터치 스크린, 작동하도록 요구된 어떤 PC를 사용하지 못하는 ●Stand-alone 작동

●Super 반대 도입 전압 성능

정확한 측정을 위한 ●Adopt 주파수 변환 기술

●Able이 직접적으로 유기 전압과 유기 전류를 측정합니다

●Able이 임피던스, 임피던스 각, 저항, 리액턴스와 HV 송전선의 인덕턴스를 측정합니다

●Able이 테스트 결과 온-보드를 구합니다

●Able이 짜맞춘 써멀 프린터를 통해 직접적으로 테스트 결과를 출력합니다

●Simple 배선 연결



기술 데이터

1) 출력

●Max. 출력 전압 : AC 300V

출력 전압 정확도 : 0.5%

●Max. 현재 전압 : 8A

출력 전류 정확도 : 0.5%

●Output 주파수 : 45Hz, 55Hz

2) 캐패시턴스 측정

측정 범위 : 0.01~30uF

측정 정확도 : ±1% 읽기 ±0.01uF (측정치 ≥1uF)

±2% 읽기 ±0.01uF (측정치 <1>

결의안 : 0.0001uF

3) 임피던스 측정

측정 범위 : 0.1~400Ω

측정 정확도 : ±1% 읽기 ±0.01Ω (측정치 ≥1Ω)

±2% 읽기 ±0.01uF (측정치 <1>

결의안 : 0.0001Ω

4) 임피던스 각

측정 범위 : -180' ~ +180'

측정 정확도 : ±0.2' (전압 ≥1.0 Ｖ)

±0.3' (전압 0.2V~1.0V)

결의안 : 0.0001'

5) 대항 간섭 원리 : 주파수 변환 기법

6) 대항 간섭 경향 : 80A

7) 대항 간섭 전압 : 30kV

8) 기억 용량 : 200 테스트 결과

9) 전원 공급기 : AC 220V±10%, 50/60Hz

10) 차원 : 530x 410x 510 밀리미터 (20.87x16.14x20.08 인치)

11) 중량 : 65 킬로그램 (143.30 파운드)

12) 환경적인 조건

●Storage 온도 : 70' Ｃ에 대한 -20' Ｃ (+158' Ｆ에 대한 -4' Ｆ)

●Operating 온도 : +50' Ｃ에 대한 -20' Ｃ (+122' Ｆ에 대한 -4' Ｆ)

●Humidity : < 85="">

13) 안전성 자격들과 EMC

●Safety : IEC61010-1, 2006/95/EC에 따라 설계됩니다

●EMC : 2004/108/EC



송전선 임피던스 측정기 HLT-300은 측정 임피던스, 임피던스 각, 저항, 리액턴스와 HV 송전선의 인덕턴스를 위한 강력한 시험 세트입니다.
