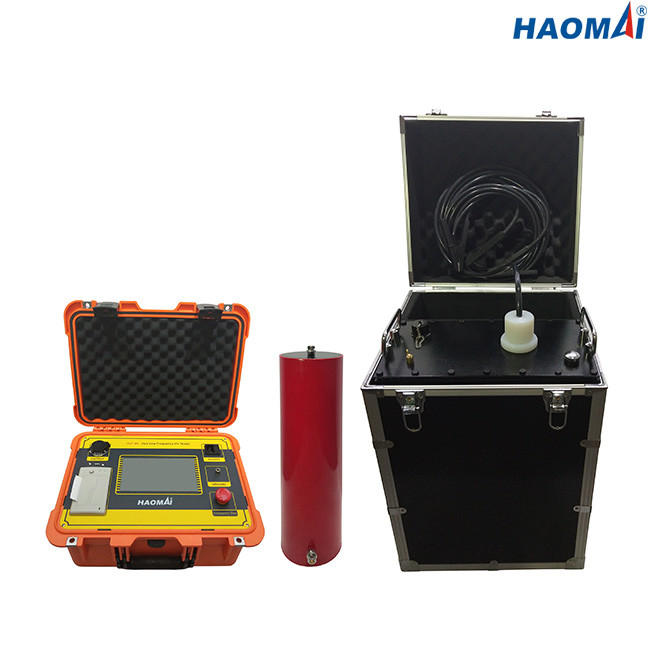

울트라 휴대용인 80kV 고전압 HV 선로 시험 장치 0.1Hz

초저 주파대 히폿 테스터

모형을 만드세요 : VLF-80

VLF는 초저 주파대를 의미합니다. VLF 히폿 테스터는 교류 출력 고전압 기구입니다. VLF HV 테스터는 사인 곡선 AC 전압을 제공합니다 그러나 전통적 교류시험 세트의 50/60 Hz 출력과 비교되는 0.1Hz-0.02Hz에 그렇다. 그것은 여전히 사인 곡선 극성 반전 모든 반 사이클과 AC 전압입니다.

VLF 히폿 테스터는 케이블과 회전기계 (모터스 / 생성기)과 같은 시험 고정전용량 하중을 처리하는데 사용됩니다. 로우어 교류 전원의 주파수, 전압을 용량성 부하에 응용하도록 요구된 전류와 전력이 더 낮습니다.

VLF 히폿 테스터의 중요 사용은 중고 전압 보호해야 하는 전력 케이블을 시험하고 있습니다. 그것은 설치 또는 수리 뒤에 케이블을 검증해서 특히 가치 있습니다. 결함이 테스트 동안 실패하고, 결점을 발견하고, 수리 또는 교체를 하고 더 좋은 케이블로 남겨지게 하기 위해 VLF를 사용하세요.

그것이 현장 시험용 코일의 가지고 다닐 수 있고 적당한 방법을 제공하고, IEEE 433-2009 기준에 의해 지정되기 때문에, VLF 히폿 테스터는 또한 큰 회전기계 (motor/generator)를 시험하기에 매우 유용합니다.

주요 특징

●Output 주파수 : 0.1Hz, 0.05Hz, 0.02Hz

전압과 파형 데이터인 ●Current는 직접적으로 정확한 데이터를 보증하는 고전압 부분으로부터 샘플링됩니다.

●With 과전압 방지 기능. 출력이 세트 전압 한계를 초과할 때, 기구는 보호를 위해 멈출 것이고 액션 시간이 20 부인 기간 이하입니다.

높고 낮전압 두배 보호를 위한 ●With 과전류 방지 기능. 고압측은 정확한 정지 보호 값에 따라 설정될 수 있습니다. 저전압 부 위의 경향이 정격 전류를 초과할 때, 그것은 보호를 위해 중지될 것이고 작동 시간이 20 부인 기간 이하입니다.

●The 고전압 출력 보호 레지스터가 증폭기 몸에서 설계되어서 바깥에서 또 다른 보호 레지스터를 연결시키기 위한 어떤 필요성이 없습니다.

●The 높고 낮은 전압 폐쇄 고리 부정적인 피드백 제어 회로는 채택되고 따라서 생산량이 어떤 전기 용량 부상 효과를 가지지 않습니다.

●Test 결과는 테스터로 저장될 수 있습니다.

●Test 결과는 짜맞춘 써멀 프린터를 통해 출력될 수 있습니다.

기술 데이터

1) 출력 정격 전압 : 80kV / 30mA (피크 값)

2) 출력 주파수 : 0.1Hz, 0.05Hz, 0.02Hz

3) 부하 용량 :

0.1Hz, 최대. 1.1uF

0.05Hz, 최대. 2.2uF

0.02Hz, 최대. 5.5uF

4) 측정 정확도 : 3%

5) 전압 정부 피크 값 에러 : ≤3%

6) 전압 파형 도 왜곡 : ≤ 5%

7) 근무 조건

온도 : -10C~+40C

습도 : ≤ 85%RH

8) 전원 공급기 : AC220V±10%, 50/60Hz

초저주파 히폿 테스터 VLF-80은 0.1Hz, 0.05Hz 또는 0.02Hz에 측정 전원 케이블 또는 회전기계 (모터 / 발전기)을 위한 강력한 테스트 장치입니다.
