20dB 일소 주파수 응답 분석기

일소 주파수 응답 분석기

모형을 만드세요 : FRA100

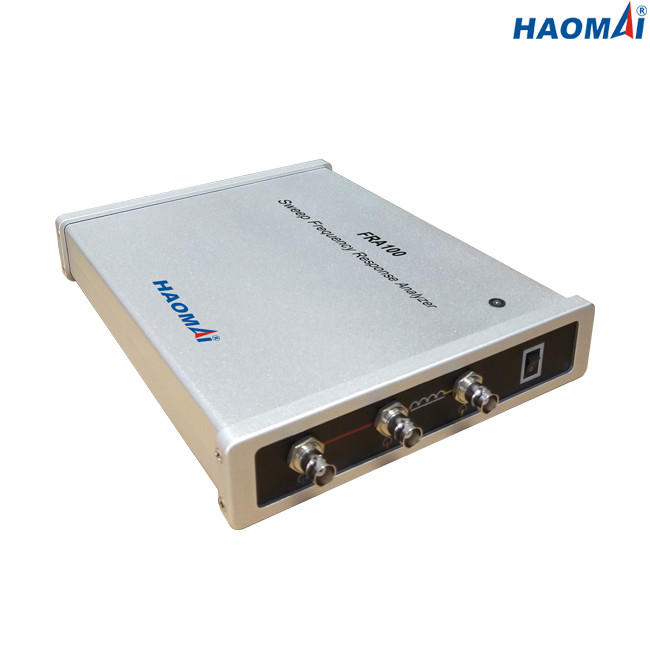

전주파수 대역 반응 분석기 FRA100은 넓은 주파수 범위에서 SFRA (주파수 응답 분석을 쓰세요) 방법을 이용하고, 전기적 전달 함수를 측정합니다. 그것은 트랜스 신뢰성을 향상시키고, 유지비용을 줄이고 대가가 큰 실패를 방지하기 위해 도와 이로써 자심에서 꾸불꾸불한 결점과 결점을 발견합니다.

전주파수 대역 반응 분석기 FRA100은 국제 기준 IEC60076-18:2012와 더불어 FRA와 중국 기준 DL/T 911-2016, 전원 변압기의 꾸불꾸불한 변형 위의 FRA를 사용하여 변압기 권선의 코이그레 팜플렛 342,2008 기계적인 조건 평가에서 요구조건을 만족시킵니다.

주요 특징

●Use SFRA (전주파수 대역 응답 분석이) 각각 와인딩의 전원 변압기의 진폭 주파수 응답 특성을 측정함으로써 와인딩 변형을 시험합니다

●Quick 측정 : 단일 와인딩의 측정 시간은 2 분 이하입니다

●High 주파수 정확도 : ≤0.001%

●Maximum 스위프 위치 최고 50,000

●Digital 주파수 합성이 더 높은 주파수 안정성을 보장합니다

●5000V 전압 격리가 완전히 랩탑을 보호합니다

동시에 9개 곡선을 로딩하고 자동적으로 꾸불꾸불한 변형을 진단하기 위해 각각 곡선의 매개 변수를 계산하고 참조 결론을 제공하기 위한 ●Able.

●Analysis 소프트웨어는 중국 기준 DL/T 911-2016과 국제 기준 IEC60076-18:2012를 위한 요구조건을 만족시킬 수 있는 강력한 기능을 가지고 있습니다.

●Software 관리는 높은 인간화와 지능화를 소유합니다. 단지 사용자들은 매개 변수가 진 후에 모든 측정을 완료하기 위해 하나 버튼을 클릭할 필요가 있습니다.

쉬운 운반을 위한 ●Small 크기와 경량 (2.3 킬로그램 / 5.07 파운드)

기술 데이터

◇Measurement는 구분합니다

검사 방법 : SFRA (전주파수 대역 응답 분석)

주파수 범위 : 10Hz-10MHz

주파수 해상도 :< 0="">

주파수 비정확성 : ≤0.001%

시점의 수 : 기본 600, 선택 가능한 사용자

최대. 50 000 점, 규정된 사용자

측정 시간 : 단일 와인딩을 위한 1-2 분

핵심 간격 : 대수이거나 선입니다

일소 설정 : 소비자 한정 주파수 밴드를 위한 개별적 설정. 선이 또는 로그 스케일.

다이내믹 레인지 : -120dB~20dB

비정확성 : ±0.1 +10 dB로부터의 dB는 -50 dB로 하락합니다

±0.5 dB는 -80 dB로 하락합니다

±1 dB는 -100 dB로 하락합니다

PC 통신 : USB

소프트웨어 : 윈도우 XP/7/8/10에 적합합니다

표준 : 코이그레 팜플렛 342, 2008년에 요구조건을 만족시킵니다. 국제 기준 IEC60076-18:2012와 더불어 FRA DL/T 911-2004, 전원 변압기의 꾸불꾸불한 변형 위의 FRA를 사용하는 변압기 권선의 기계적인 조건 평가.

◇Analog는 출력했습니다

채널이 생기세요 : 1

컴플라이언스 전압 : 0.50-25 프피-피, 테스트에서 자동적으로 조정되십시요

50 Ω에 있는 측정 전압 : 0.25-12.5 VP-p

출력 임피던스 : 50 Ω

주파수 범위 : 10Hz-10MHz

스위프 방향 : 높은 것에 낮습니다

◇Analog는 입력했습니다

채널 : 2

샘플링 : 동시에

주파수 범위 : 10Hz-10MHz

입력 임피던스 : 1 MΩ

샘플링률 : 100 MS / Ｓ

◇PC 요구조건 (PC는 포함하지 않았습니다)

운영 체제 : 윈도우 XP/7/8/10

프로세서 : 펜티엄 500 마하즈 또는 더 높습니다

메모리 : 256 메가바이트 ＲＡＭ 또는 많습니다

하드 드라이브 : 자유로운 최소 30 Mb

조화시키세요 : USB

◇General

어댑터를 위한 ＡＣ 전원 : 100-240V AC, 50/60Hz

도구를 위한 DC 전력 공급 장치 : 12V DC

차원 : 238 Ｘ 184 Ｘ 40 밀리미터 (9.37 Ｘ 7.24 Ｘ 1.57 ")

중량 : 2.3 킬로그램 (5.07 파운드)

환경적인 조건

어플리케이션 필드 : 기구는 매체와 고전압 지국과 산업 환경에 사용하기 위해 의도됩니다.

저장 온도 : 70' Ｃ에 대한 -20' Ｃ (+158' Ｆ에 대한 -4' Ｆ)

작동 온도 : +50' Ｃ에 대한 -20' Ｃ (+122' Ｆ에 대한 -4' Ｆ)

습도 : < 95="">

안전성 자격들과 EMC

안전성 : IEC61010-1, 2006/95/EC에 따라 설계됩니다

EMC : 2004/108/EC

전주파수 대역 반응 분석기 FRA100은 기계적이어서 탐색하기 위한 이상적 도구고 전원 변압기의 핵심과 권선 어셈블리의 전기적인 변화입니다.
