IEEE C57.12.90 트랜스는 비율계를 돌립니다

트랜스는 비율계를 돌립니다

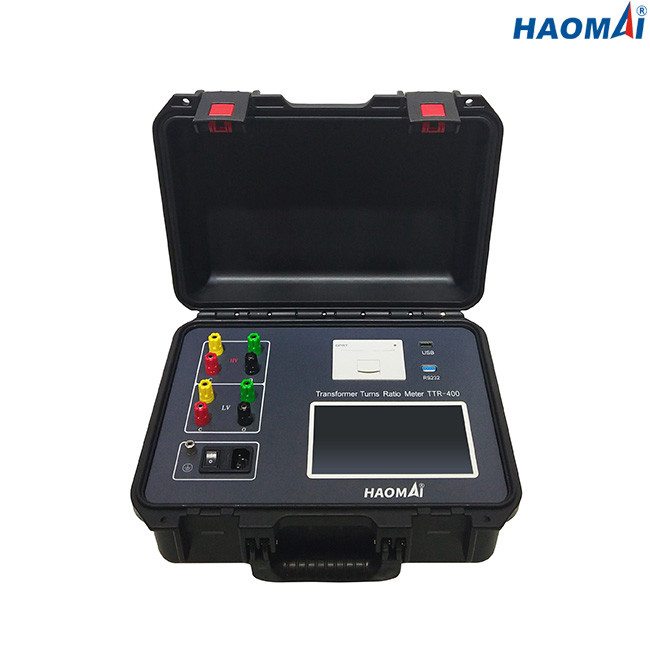

모형을 만드세요 : TTR-400

변환 턴 비율계 TTR-400은 전압 비를 측정하고, IEC 60076과 IEEE C57.12.90 시험 표준에따르면 그을음 단계의 비율 또는 지국 또는 제조환경에서 3상 배전 변압기 또는 전원 변압기를 돌리도록 설계됩니다.

주요 특징

●Measures는 비율, 전압 비, 위상 변위를 돌립니다

●Variable 시험 전압 : 0~160V

●Automatic 나선형 접속 식별과 벡터 그룹 핵실험

용이한 작동을 위한 ●7 " 터치 스크린

빠른 테스트를 위한 ●Simplistic 유저 인터페이스는 셋업합니다

●Save 검사가 탑재하고 있어서 결과로서 생깁니다

USB 인터 페이스 를 경유하는 ●Download 테스트 결과

●Print 검사가 내장 프린터를 통해 결과로서 생깁니다

더 정확한 측정을 위한 ●Adopt 3상 정확성 변환기 전원공급기

●Has 높고 낮은 전압 역방향 연결 보호와 트랜스 인터턴 쇼트 회로 보호

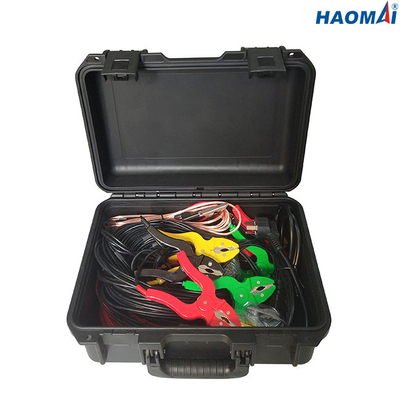

휴대성을 위한 소형이고 울퉁불퉁한 경우에서 ●Supplied

기술 데이터

◇Test 표준 : IEC60076과 IEEE C57.12.90

◇Ratio 측정

범위 : 0.9-10000

정확도 : ±0.1% @ 0.9-500

                 ±0.2% @ 501-2000

                 ±0.5% @ 2001-10000

◇Phase 각도 측정

범위 : ±180'

정확도 : ±0.1'

결의안 : 0.01'

◇Test 전압 :0~160V

◇Internal 데이터 스토리지 : 최고 1000까지 자료 집합

직접적으로 테스트 결과를 출력하기 위한 ◇Built-in 프린터

◇Power 공급 : AC220V/230V±10%,50Hz/60Hz

◇Dimension : 360x290x170mm (14.17x11.42x6.69에)

◇Weight : 5.9 킬로그램 (13.01 파운드)

◇Environmental 상태

저장 온도 : -20C~60C

습도 : <90>

작동 온도 : -10C~50C

◇Safety 자격들과 EMC

안전성 : IEC61010-1에 따라 설계됩니다

EMC : 경공업의 IEC 61326

변환 턴 비율계 TTR-400은 전압 비를 시험하기 위한 강력한 도구이고, 전원 변압기의 비율을 돌립니다.

변환 턴 비율계 TTR-400은 또한 ISO / IEC 17025 하에 인정받은 제 3자 시험소에서 기초화됩니다.

보정 보고서는 아래와 같이 보여집니다.
