| 원래 장소: | 중국 |
| 브랜드 이름: | HAOMAI |
| 인증: | ISO9001:2015 |
| 모델 번호: | HIT-15 |
| 최소 주문 수량: | 1개 세트 |
|---|---|
| 가격: | negotiation |
| 포장 세부 사항: | 운송건 + 통 |
| 배달 시간: | 5-10 일로 일합니다 |
| 지불 조건: | 전신환 |
| 공급 능력: | 달 당 400개 세트 |
| 상품 이름: | 절연 저항계, 고저항계 | 맥스. 시험 전압: | 15 킬로볼트 |
|---|---|---|---|
| 단열재 저항 범위: | 0.01MΩ-50TΩ | 직류 전압은 이릅니다: | 0-1000V |
| AC 전압은 이릅니다: | 0-750V | DAR와 PI 측정: | 이용 가능합니다 |
| 하이 라이트: | 장비를 시험하는 15kV 절연 저항,장비를 시험하는 50Hz 절연 저항,비바람에 견디는 메그옴계 절연 저항계 |
||

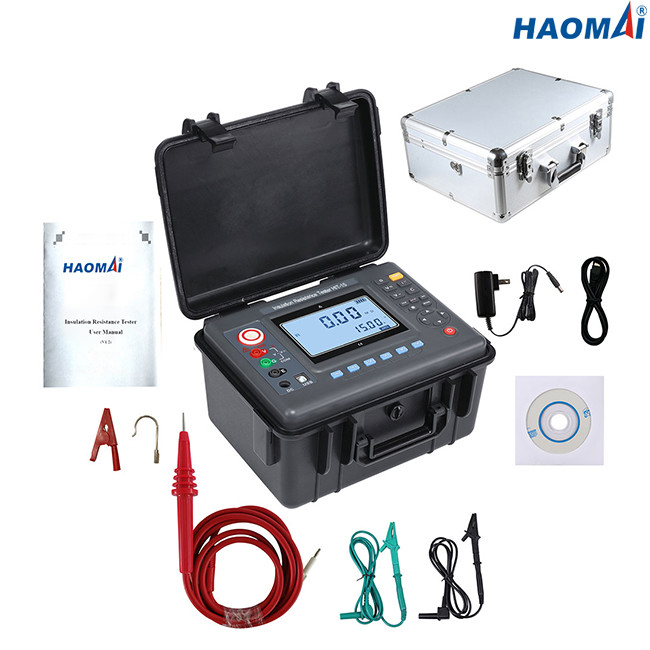

15kV DC 절연 저항계
모형을 만드세요 : HIT-15
절연저항시험은 제품의 전기 절연의 효율성을 나타내는 정량 실험입니다. 메인 애플리케이션은 케이블, 트랜스, 모터 / 생성기, 회로 차단기와 부싱을 포함합니다.
HIT-15는 a와 15 kV까지 절연저항시험을 수행해서 설계됩니다
50 TΩ 최대 저항. HIT-15는 DAR (유전 흡수 비율)과 PI에게 (분극 지수) 측정을 제공합니다.
HIT-15는 10uf에서부터 100 nf까지 피험물체의 측정 전기 용량을 할 수 있습니다.
배터리가 평평하면 12V 재충전이 가능한 Li 이온 배터리는 교류 전원으로부터의 급속 충전을 제공하는 HIT-15를 위해 채택됩니다.
HIT-15는 정보를 노트북으로 다운로드하기 위해 내장 메모리와 능력과 더불어 시험 모드의 전체 스위트를 가지고 있습니다.
IP54 비바람에 견디는 구내는 옥외 작동을 위해 설계됩니다. HIT-15 유닛은 테스터를 보호하고 수분과 재 진입을 제거하기에 충분히 강건합니다.
주요 특징
1) 15 kV에 있는 절연 저항 최고 50 TΩ
2) 정격 전압 : 500V, 1kV, 2.5kV, 5kV,10kV,15kV
3) AC 전압 범위 : 0-750V
4) 직류전압 범위 : 0-1000V
5) 피험물체의 전기 용량을 측정합니다
6) 대책 DAR (유전 흡수 비율)과 PI (분극 지수)
7) 고 전류 6mA 단락 회로 현 생산량
8) 백라이트와 큰 LCD 디스플레이
9) 메모리를 진보시켰고, 스크린에 리콜합니다
10) USB 인터 페이스 를 경유하는 탑재하고 있는 결과의 다운로드
11) IP54 비바람에 견디는 구내
12) CAT 3세 300V로 평가된 안전성
기술 데이터
| 기능 | 절연저항시험, 전압 시험 |
| 근거 조건 | 75%RH 이하, 23' C±5' Ｃ |
| 평가된 전압(V) | 500V, 1kV, 2.5kV, 5kV,10kV,15kV |
| 테스트 전압(V) | 정격 전압 x(1±10%) |
| 단열재 저항 범위 | 0.01MΩ~50TΩ |
| 절연 저항 결의안 | 0.01MΩ |
| 직류 전압은 이릅니다 | 0~1000V |
| 직류 전압 결의안 | 0.1V |
| AC 전압은 이릅니다 | 0~750V |
| AC 전압 결의안 | 0.1V |
| 출력 단락 전류 | ≥6mA |
| 유전 흡수 비율과 편광 인덱스 측정 | 이용 가능합니다 |
| 전원 공급기 | 12V 충전지 |
| 백라이트 | 희미한 장소의 용도에 적합한 제어 가능한 회색 스크린 백라이트 |
| 화면 표시 방식 | 4 비트 큰 LCD 디스플레이, 회색 화면 백라이트 |
| LCD 디스플레이 사이즈 | 108×65mm |
| 기구 크기 | 277.2×227.5×153mm(LxWxH) |
| USB 인터 페이스 | 소프트웨어 모니터링과 데이터 전송을 위해. 보존된 데이터는 저장과 인쇄를 위한 컴퓨터에 업로드될 수 있습니다. |
| 통신 회선 | USB 통신 회선 1 pc |
| 시험선 | 고전압은 빨간 3 미터를 빼앗습니다, 고전압 시험선이 1.5smeters, 녹색 1.5 미터를 검게합니다 |
| 데이터 스토리지 | 500개 그룹. 저장이 가득 차는 것을 전체 기호는 나타냅니다. |
| 데이터 보기 | 자료 뷰 기능 : MR 심볼 디스플레이 |
| 과잉 디스플레이 | 과잉 기능은 (측정 범위를 초과합니다) : OL 심볼 디스플레이 |
| 알람 기능 | 측정치가 설정값을 초과할 때, 알람 프롬프트는 주어질 것입니다 |
| 소비 전력 | 대기 : max.30mA는 (떨어져서 역광으로 비춥니다) |
| 백라이트를 켜세요 : max.42mA | |
| 방법. max.300mA는 (떨어져서 역광으로 비춥니다) | |
| 기구 중량 | (배터리를 포함하여) 2.75 킬로그램 |
| 배터리 전압 | 배터리 전압이 낮을 때, 저 전압 기호는 전시할 것입니다. |
| 자동 셧-다운 | 15 분 부트 뒤에 있는 자동 차단 |
| 절연 시험 | ≥50MΩ (계측 라인과 경우 사이에) |
| 내전압 | AC3kV/50Hz, 1 분 |
| 작업 온습도 | -10C~+50C<85%RH |
| 저장 온습도 | -15C~+55C<90%RH |
| 안전성 | IEC61010-1, IEC1010-2-31, IEC61557-1,5, IEC60529(IP54) 오염 등급 II, CAT 3세 300V |
절연 저항 측정 범위와 정확도
| 측정 기능 | 출력 전압 | 측정 범위 | 정확도 | 결의안 |
| 절연 저항 |
500V(±10%)
|
0 MΩ~2MΩ | ±5%rdg±5dgt | 0.001MΩ |
| 2 MΩ~20MΩ | ±5%rdg±5dgt | 0.01MΩ | ||
| 20 MΩ~200MΩ | ±5%rdg±5dgt | 0.1MΩ | ||
| 200 MΩ~2000MΩ | ±5%rdg±5dgt | 1MΩ | ||
| 2GΩ~20GΩ | ±5%rdg±5dgt | 0.01GΩ | ||
| 20GΩ~200GΩ | ±10%rdg±5dgt | 0.1GΩ | ||
| 200GΩ~2000GΩ | ±20%rdg±5dgt | 1GΩ | ||
| 1kV(±10%) | 0 MΩ~5MΩ | ±5%rdg±5dgt | 0.001MΩ | |
| 5 MΩ~50MΩ | ±5%rdg±5dgt | 0.01MΩ | ||
| 50 MΩ~500MΩ | ±5%rdg±5dgt | 0.1MΩ | ||
| 500 MΩ~5000MΩ | ±5%rdg±5dgt | 1MΩ | ||
| 5GΩ~50GΩ | ±10%rdg±5dgt | 0.01GΩ | ||
| 50GΩ~500GΩ | ±15%rdg±5dgt | 0.1GΩ | ||
| 500GΩ~5000GΩ | ±20%rdg±5dgt | 1GΩ | ||
| 2.5kV(±10%) | 0 MΩ~10MΩ | ±5%rdg±5dgt | 0.01MΩ | |
| 10 MΩ~100MΩ | ±5%rdg±5dgt | 0.1MΩ | ||
| 100 MΩ~1000MΩ | ±5%rdg±5dgt | 1MΩ | ||
| 1 GΩ~10GΩ | ±5%rdg±5dgt | 0.01GΩ | ||
| 10 GΩ~100GΩ | ±10%rdg±5dgt | 0.1GΩ | ||
| 100 GΩ~1000GΩ | ±15%rdg±5dgt | 1GΩ | ||
| 1 TΩ~10TΩ | ±20%rdg±10dgt | 0.01TΩ | ||
| 5kV(±10%) | 0 MΩ~20MΩ | ±5%rdg±5dgt | 0.01MΩ | |
| 20 MΩ~200MΩ | ±5%rdg±5dgt | 0.1MΩ | ||
| 200 MΩ~2000MΩ | ±5%rdg±5dgt | 1MΩ | ||
| 2 GΩ~20GΩ | ±5%rdg±5dgt | 0.01GΩ | ||
| 20 GΩ~200GΩ | ±10%rdg±5dgt | 0.1GΩ | ||
| 200 GΩ~2000GΩ | ±15%rdg±5dgt | 1GΩ | ||
| 2 TΩ~10TΩ | ±25%rdg±10dgt | 0.01TΩ | ||
| 10KV(±10%) | 0 MΩ~50MΩ | ±5%rdg±5dgt | 0.01MΩ | |
| 50 MΩ~500MΩ | ±5%rdg±5dgt | 0.1MΩ | ||
| 500 MΩ~5000MΩ | ±5%rdg±5dgt | 1MΩ | ||
| 5 GΩ~50GΩ | ±5%rdg±5dgt | 0.01GΩ | ||
| 50 GΩ~500GΩ | ±10%rdg±5dgt | 0.1GΩ | ||
| 500 GΩ~5000GΩ | ±20%rdg±5dgt | 1GΩ | ||
| 5TΩ~35TΩ | ±35%rdg±10dgt | 0.01TΩ | ||
| 15kV(±10%) | 0 MΩ~60MΩ | ±5%rdg±5dgt | 0.01MΩ | |
| 60 MΩ~600MΩ | ±5%rdg±5dgt | 0.1MΩ | ||
| 600 MΩ~6000MΩ | ±5%rdg±5dgt | 1MΩ | ||
| 6 GΩ~60GΩ | ±5%rdg±5dgt | 0.01GΩ | ||
| 60 GΩ~600GΩ | ±10%rdg±5dgt | 0.1GΩ | ||
| 600 GΩ~6000GΩ | ±20%rdg±5dgt | 1GΩ | ||
| 6 TΩ~50TΩ | ±35%rdg±10dgt | 0.01TΩ |
전기 용량 측정 범위 & 정확도
| 측정 기능 | 측정 범위 | 정확도 | 결의안 |
| 전기 용량 | 10uf-50uf | ±15%rdg±5dgt | 0.01uf |
| 1uf-10uf | ±15%rdg±5dgt | 0.1uf | |
| 100nf-10nf | ±15%rdg±5dgt | 0.01 nf | |
| 10nf-100nf | ±15%rdg±5dgt | 0.01 nf |
15kV DC 절연 저항계 HIT-15는 케이블, 트랜스, 모터 / 생성기, 회로 차단기와 부싱 기타 등등의 측정 절연 저항을 위한 강력한 도구입니다.
