다목적 사진 음향을 모니터링하는 ISO9001 RS485 온라인 DGA

다중 기체 트랜스 DGA 모니터부

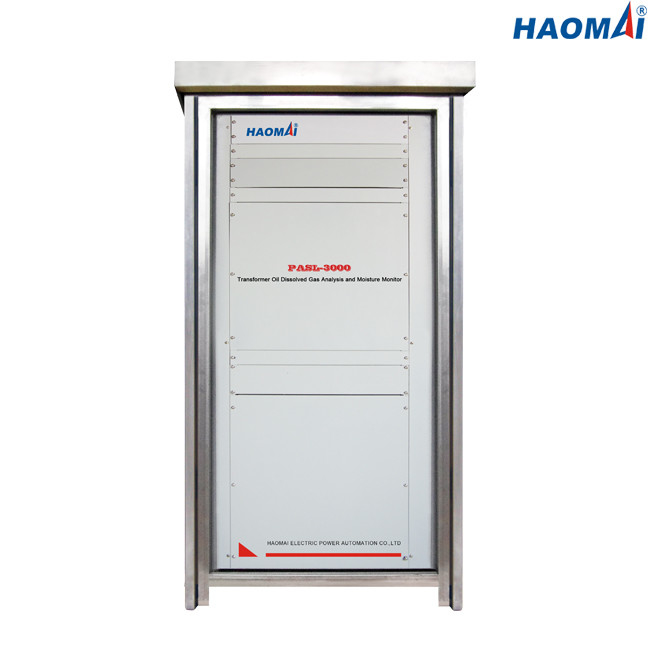

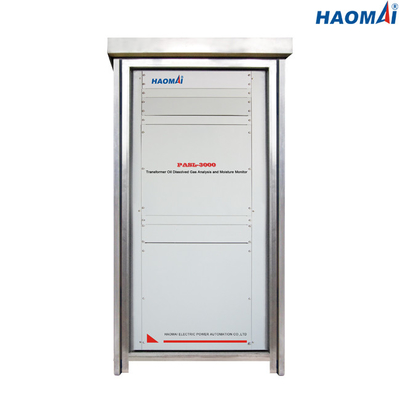

모형을 만드세요 : PASL-3000

혁신적으로 반도체 레이저 기술과 광 음향 분광법 검출 기술을 사용할 때, 다중 기체 트랜스 DGA 모니터부 PASL-3000은 석유에서 잘 수분(H2O)로서 애스 국제 표준에 의해 윤곽이 그려지는 것으로서의 분해되는 가스를 수소(H2), 탄소 일산화물(CO), 탄소 이산화물(CO2), 메탄(CH4), 아세틸렌(C2H2), 에탄(C2H6), 에틸렌(C2H4) 기타 등등을 측정할 수 있습니다. 온라인 계측은 사용자가 트랜스 결점의 전체 범위를 발견하고 진단할 수 있게 허락합니다.

PASL-3000은 온라인 트랜스 DGA 모니터부이며, 그것이 넓게 발전, 전송 또는 산업적인 필드에 매체와 큰 규모 트랜스를 모니터링하는데 사용됩니다.

주요 특징

주 변압기의 초기 단계에서 고장 검출 비율을 향상시키고, 고장 부담과 운전 유지비를 줄이면서, ●This 모니터부는 반도체 레이저 기술과 광음향분광법 기술을 변압기유에서 감지 용해된 가스에 대한 현저한 효과를 가지고 있는 신규 분야에 도입합니다.

●All-components는 가스 측정과 해석을 해산했습니다. 수소(H2)의 가스 성분 콘탠츠, 탄소 일산화물(CO), 탄소 이산화물(CO2), 메탄(CH4), 아세틸렌(C2H2), 에탄(C2H6), 에틸렌(C2H4), 수분(H2O) 기타 등등 8 종류 가스를 측정하기 위해 광 음향 분광법을 채택하고 질소(N2)와 산소(O2)의 성분 콘탠츠를 측정하기 위해 또한 확장될 수 있습니다.

●No 캐리어 가스, 어떤 유지, 어떤 전력도 설치를 줄이지 않았습니다. 흙 시료가 직접적으로 오일 흡입구를 통하여 샘플링되고 흙 시료가 분석 뒤에 오일 탱크로 되돌아 가서 설치 동안 줄여진 어떤 전력이 없습니다. 어떤 캐리어 가스와 리캘리브레이션도 참으로 유지보수가 필요없는 작업 동안 요구되지 않습니다.

●Narrow 대역폭 정확한 시험이 간섭을 회피합니다. 혼합된 결점 가스, 높은 측정 정확도, 좋은 반복성을 발견할 때 레이저 광원, 노필터는 정확하게 교차 간섭을 회피할 수 있습니다.

안전하고 믿을 만한 ●Constant 온도 진공 탈가스. 흙 시료를 가스를 제거한 높은 탈기 효율은 트랜스 오일 리턴의 안전을 보장하기 위해 외부 공기, 흙 시료 0 오염 0 손실과 접촉하지 않습니다.

●Electronically 변조 레이저는 기계적 구조 파괴를 회피합니다. 레이저는 전통적 적외선 광원 광음향 방식의 분광 시스템의 변조 디스크를 대체하는 맥박 광 신호를 발생시키기 위해 전기적 신호에 의해 가동되고, 기계 진동과 손실을 감소시키고, 장비의 실패 율을 내립니다.

●Remote 단말기 디스플레이. 모니터는 장비 작전현황, 실시간 측정 방법 자료, 데이터 열 분석 그래프, 추이 그래프, 보고서와 경고 프롬프트를 포함하여 원격 단자 디스플레이를 제공할 수 있는 프로토콜을 모드 버스와 IEC61850을 지원합니다.

●Multiple 데이터 통신, 멀리 있는 중앙 집중 관리. 진보적 멀리 있는 중앙 집중 관리 소프트웨어는 다수의 모니터의 실행 상태와 시험 자료를 요약하고 모니터링하고, 완전한 경향 분석과 진단 결과를 제공할 수 있습니다. 그것은 RS485, 이더넷, GPRS, 광섬유 기타 등등 통신 모드를 지원합니다.

기술 데이터

다중 기체 트랜스 DGA 모니터부 PASL-3000은 수소(H2), 탄소 일산화물(CO), 탄소 이산화물(CO2), 메탄(CH4), 아세틸렌(C2H2), 에탄(C2H6), 에틸렌(C2H4) 기타 등등 용해된 가스를 모니터링하기 위한 믿을 만한 온라인 장치고 발전소 또는 지국에서의 매체의 수분(H2O)와 큰 규모 트랜스입니다.
