| 원래 장소: | 중국 |
| 브랜드 이름: | HAOMAI |
| 인증: | ISO9001:2015 |
| 모델 번호: | GRT-300 |
| 최소 주문 수량: | 1개 세트 |
|---|---|
| 가격: | negotiation |
| 포장 세부 사항: | 운송건 + 통 |
| 배달 시간: | 5-10 일로 일합니다 |
| 지불 조건: | 전신환 |
| 공급 능력: | 달 당 400개 세트 |
| 상품 이름: | 저항 테스터를 어스시키기 | 2/3/4 와이어 방법 를 경유하는 접지 저항 측정: | 0.00Ω-30.00kΩ |
|---|---|---|---|
| 두배 클램프 를 경유하는 접지 저항 측정: | 0.01Ω-100Ω | 토양 저항률: | 0.00Ωm-9999kΩm |
| 접지 전압: | 0.00V-100.0V | AC 전류: | 0.0mA-1000A |
| 하이 라이트: | 장비를 시험하는 ISO9001 접지 저항,장비를 시험하는 1000A 두배 클램프 접지 저항,3700V/rms 접지 저항 테스터 |
||

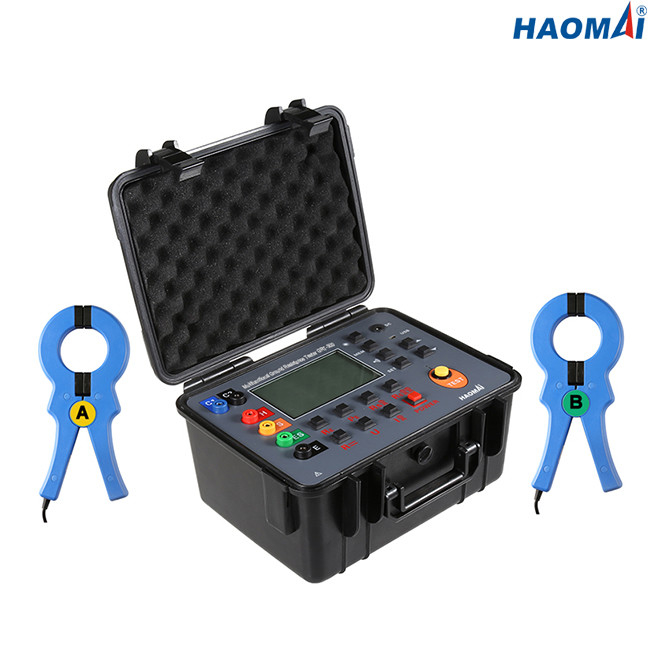

두배 클램프와 접지 저항 테스터
모형을 만드세요 : GRT-300
두배 클램프 GRT-300과 접지 저항 테스터는 다수 측정 방법을 통합하는 진보적 접지 저항 테스터입니다. 악기는 또한 전통적 보조극과 접지 저항을 측정하는 기능을 가지고 있을 뿐만 아니라, 보조극 없이 접지 저항을 측정하는 고유한 기능을 가지고 있습니다. 그것은 마이크로 프로세서 제어 정확성 4 와이어 방법, 3이지 와이어 방법과 단순한 2 와이어 방법, 선택 방법, 접지 저항 시험을 측정하기 위한 두배 클램프법을 통하여, 큰 LCD 회색 화면 백라이트 디스플레이와 마이크로 프로세서 기술을 채택합니다. 두배 클램프 계측 기술의 대구경 전류 클램프와 사용의 디자인과 함께, 온라인 계측은 보조극을 설치하고 장비에게서 접지 몸체를 격리할 필요 없이 실현됩니다.
두배 클램프 GRT-300과 접지 저항 테스터는 넓게 통신, 전력, 기상, 컴퓨터 룸, 유전, 전력 분배 라인, 타워 송전선, 주유소, 공장 토대 네트워크, 피뢰침, 등에서 사용됩니다.
기술 데이터
| 기능 | 사선용, 삼권식에 의한 법안 접지 저항 또는 2가닥 도선 방법, 법안 토양 저항률이 접지 전압과 AC 전압을 측정합니다 |
| 에워싼 온습도 | 아래 23C±5C, 75%rh명 |
| 전원 공급기 | DC 6V/4.5Ah 납산 축전지가 대기를 위해 100 시간동안 이상을 진행합니다 |
| 간섭 전압 | <20v> |
| 간섭 전류 | <2a> |
| Ｒ 측정 동안 스페이스를 두는 전극 | a>5d |
| ρ 측정 동안 스페이스를 두는 전극 | a>20h |
| 보조 접지임피던스 | 참고 조건 <100> |
| 측정 범위 | 접지 저항 : 0.00Ω~30.00kΩ |
| 토양 저항률 : 0.00Ωm~9999kΩm | |
| 접지 전압 : 0.00V~100.0V | |
| 측정 모드 | 정확한 사선용 또는 3침법 나사 측정, 단순한 2가닥 도선 측정 |
| 측정 방법 |
접지 저항 : 정격 전류와 극수 변환법 토양 저항률 : 4극 방법 접지 전압 : 평균 수정 (인터페이스 사이의 S-ES) |
| 시험 빈도 | 128Hz |
| 테스트 전류를 누전시키세요 | > 20mA (정현파) |
| 개방 회로 시험 전압 | AC 28V 최대. |
| 전극 스페이싱 범위 | 1m~100m은 설정될 수 있습니다 |
| 속도 변화 | 접지 저항 : 완전 자동 변하기 쉬운 0.00Ω~30.00kΩ |
| 토양 저항률 : 0.00 Ωm~9999kΩm을 이동시키는 완전 자동 | |
| 백라이트 | 희미한 장소의 용도에 적합한 제어 가능한 회색 스크린 백라이트 |
| 화면 표시 방식 | 4 비트 큰 LCD 디스플레이, 회색 화면 백라이트 |
| 측정 지시 | 측정 동안 LED 섬광 표시기 |
| LCD 사이즈 | 111mm×68mm |
| LCD 디스플레이 분야 | 108mm×65mm |
| 기구 차원 | 라이스위스에 : 277.2mm×227.5mm×153mm |
| 표준 시험 인입선 | 4 PC : 빨간 15m, 검은 15m, 노란 10m, 녹색 10m |
| 단순한 시험 인입선 | 2 PC : 노란 1.6m, 녹색 1.6m |
| 보조 접지봉 | 4 PC : φ10mm×200mm |
| 측정 시간 | 접지 전압 : 초 약 3 번 /. |
| 접지 저항 / 토양 저항률 : 약 7 초./time | |
| 라인 전압 | 측정 아래 AC100V (접지 전압 측정 기능이 커머셜 전력을 측정하는데 사용될 수 없습니다) |
| USB 인터 페이스 | USB 인터 페이스, 소프트웨어 모니터링으로, 저장 데이터는 절약하고 인쇄하기 위한 컴퓨터에 업로드될 수 있습니다. |
| 통신 케이블 | 1 pc USB 통신 케이블, 길이 : 1.5m |
| 데이터 스토리지 | 500개의 자료 집합. MEM은 저장 표시기입니다, 메모리가 가득 차는 것을 전체 기호가 나타냅니다. |
| 데이터 쿼리 | MR 기호는 나타납니다 |
| 과잉 디스플레이 | 과범위 과잉 기능 : OL 기호는 나타납니다. |
| 간섭 시험 | 간섭 신호의 자동 식별. 소음 기호는 간섭 전압이 5V 보다 더 높을 때 나타냅니다. |
| 보조 접지 시험 | 보조 접지임피던스 시험 기능으로, 0.00KΩ ~ 30kΩ (Rh max = 3kΩ +100R <50k> |
| 알람 기능 | 측정치가 알람 세팅 값을 초과할 때 알람을 주세요 |
| 배터리 전압 | 배터리 전압이 낮을 때 적시 충전을 상기시키는 배터리 전원의 실 시간 디스플레이. |
| 자동 차단 | APO 기호는 나타납니다, 15 분 뒤에 있는 자동 차단 |
| 소비 전력 | 대기 : 40mA는 (떨어져서 역광으로 비춥니다) |
| 백라이트를 켜세요 : 약 43mA | |
| 일하는 것 : 75mA는 (떨어져서 역광으로 비춥니다) | |
| 중량 | 기계를 설치하세요 : (배터리를 포함하여) 2.45 킬로그램 |
| 시험 인입선 :1.3 킬로그램 | |
| 보조 접지봉 : 0.85 KG(4pcs) | |
| 작업 온습도 | 아래 -10C~40C, 80%rh명 |
| 저장 온습도 | 아래 -20C~60C, 70%rh명 |
| 과부하 방지 | 접지임피던스 측정 : H-E와 S-ES 공항 사이의 초 AC 280V/3 |
| 절연 시험 | 위쪽에 20MΩ (순회와 경우 사이의 500V) |
| 내전압 | (순회와 경우 사이에) AC 3700V / rms |
| EMC | IEC61326 |
| 안전성 |
IEC61010-1 (CAT 3세 300V, CAT IV 150V, 오염 레벨 2) IEC61010-031 IEC61557-1 (접지임피던스) IEC61557-5 (토양 저항률) JJG 366-2004 |
측정은고 정확도 게 울렸습니다
| 시험 기능 | 범위 | 정확도 | 결의안 |
| 접지 저항을 측정하기 위한 2/3/4 와이어 방법 | 0.00Ω~29.99Ω | ±2%rdg±5dgt (주기 1) | 0.01Ω |
| 30.0Ω~299.9Ω | ±2%rdg±3dgt | 0.1Ω | |
| 300Ω~2999Ω | ±2%rdg±3dgt | 1Ω | |
| 3.00kΩ~30.00kΩ | ±2%rdg±3dgt | 10Ω | |
| DC 저항 | 0.0Ω~299.9Ω | ±2%rdg±3dgt | 0.1Ω |
| 300Ω~2999Ω | ±2%rdg±3dgt | 1Ω | |
| 3.00kΩ~30.00kΩ | ±2%rdg±3dgt | 10Ω | |
| 접지 저항을 측정하기 위한 선택 방법 | 0.00Ω~29.99Ω | ±2%rdg±5dgt (주기 1) | 0.01Ω |
| 30.0Ω~299.9Ω | ±2%rdg±3dgt | 0.1Ω | |
| 300Ω~3000Ω | ±2%rdg±3dgt | 1Ω | |
| 접지 저항을 측정하기 위한 두배 클램프법 | 0.01Ω~0.99Ω | ±10%rdg±10dgt | 0.01Ω |
| 1.0Ω~9.9Ω | 0.1Ω | ||
| 10Ω~100Ω | 1Ω | ||
| 나라 resistivity(ρ) | 0.00Ωm~99.99Ωm | ρ=2πaR (기록 2) | 0.01Ωm |
| 100.0Ωm~999.9Ωm | 0.1Ωm | ||
| 1000Ωm~9999Ωm | 1Ωm | ||
| 10.00kΩm~99.99kΩm | 10Ωm | ||
| 100.0kΩm~999.9kΩm | 100Ωm | ||
| 1000kΩm~9999kΩm | 1kΩm | ||
| 접지 전압 | AC 0.00~100.0V | ±2%rdg±3dgt | 0.01V |
| AC 전류 | AC 0.0mA~1000A | ±2%rdg±3dgt | 0.1mA |
주기 1 : 참고 조건 : Rh Rs와 정확도 < 100="">
근무 조건 : Rh max=3kΩ+100R<50kΩ, Rs max=3kΩ+100R<50kΩ
기록 2 : 그것은 Ｒ의 측정 정확도에 의존합니다.
π=3.14, 한 : 1 m~100m
두배 클램프 GRT-300과 접지 저항 테스터는 접지 저항, 토양 저항률, DC 저항, 접지 전압과 AC 전류를 측정하기 위한 안정적이고 믿을 만한 도구입니다.
