비침략적인 다중기능 현대역 성서 부분 방전 검출기 테스터

다중기능 부분 방전 검출기

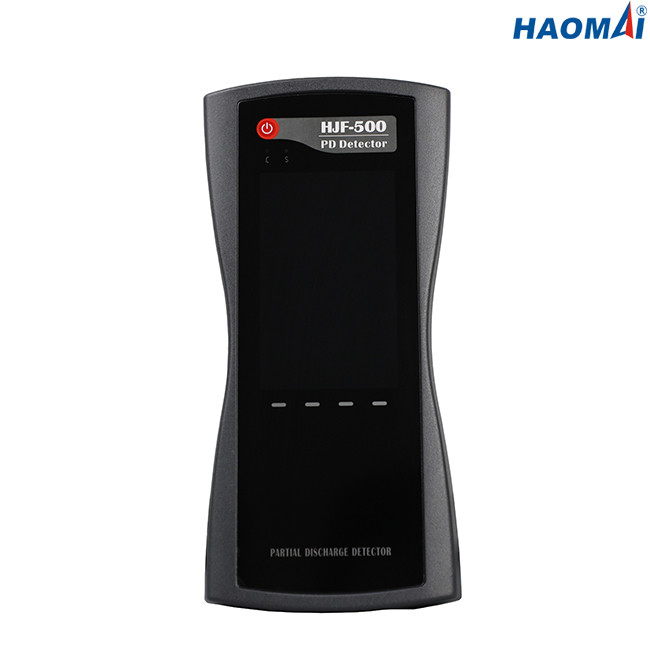

모형을 만드세요 : HJF-500

다중기능 부분 방전 검출기 HJF-500은 MV에서 빠른 측정 부분 방전 활동을 위한 이상적 비침략적인 도구고 HV 지국입니다.

양쪽 MV와 HV 지국은 그것에 연결될 수 있는 다양한 센서의 덕택으로 HJF-500을 사용하여 모니터링될 수 있습니다. 부분 방전을 위해 진단될 수 있는 전형적인 MV와 HV 자산은 개폐기, 트랜스, GIS와 HV 케이블 기타 등등을 포함합니다.

PRPD (단계 해결하는 부분 방전) 패턴 디스플레이와 함께 고대역폭은 범주 할 수있는 결점의 다른 유형. 코로나 방전과 연면 방전은 쉽게 첨단의 이런 유형의 다른 장점인 위험한 내부 부분 방전과 구별될 수 있습니다.

HJF-500 유닛은 4 인치 터치 스크린을 통해 운영될 수 있습니다. 짜맞춘 리튬 배터리는 HJF-500 유닛 동안 채택되고 동작 시간이 6 시간 이상입니다.



주요 특징

●Non-invasive는 MV와 HV 지국에서 온라인 PD 측정을 도구로 사용합니다

1개의 짜맞춘 현대역 성서 센서 (표준 구성), 1개의 짜맞춘 초음파 센서 (표준 구성), 1개의 외부 초음파 센서 (옵션 구조), 1개의 외부 UHF 센서 (옵션 구조), 1 HFCT 센서 (옵션 구조)을 포함하여 5개 센서를 설비하기 위한 ●Able.

단일 패키지에서 ●Combines 다중 기능

●Ultrasonic과 표면이고 내부 PD를 위한 현대역 성서 센서

●UHF 측정은 정확하게 고대역폭에서 PD 활동을 측정할 수 있습니다

HV 케이블에서 ●PD 활동은 HFCT를 이용하여 측정됩니다

●High 샘플링률, 강한 대항 간섭 능력

PRPD 패턴 인식을 위한 상용 주파와 ●Synchronization

●Provide 시간 영역 신호 웨이브폼, PRPD 스펙트럼, 다른 토출형의 분석을 실현하기 위한 PRPS 스펙트럼 기타 등등 토출 패턴.

●The 테스트 결과는 위원회에 저장될 수 있고 또한 생성된 테스트 리포트를 위한 PC에 업로드될 수 있습니다.



기술 데이터

●TEV 측정

측정 범위 : 0-60dBmV

결의안 : 1dB

정확도 : ±1dB

사이클 당 최대 펄스 : 1400

측정 주파수 대역 : 3~100MHz

●UHF 측정

검출 주파수 : 300-2000MHz

측정 범위 : 0-60dBmV

정확도 : <1dBmV

센서 밴드 : 300-2000MHz

●AA 측정

측정 범위 : -6dBμV~68dBμV

결의안 : 1dB

정확도 : ±1dB

센서 중심 주파수 : 40kHz

●AE 측정

측정 범위 : -6dBμV~68dBμV

결의안 : 1dB

정확도 : ±1dB

주파수 범위 : 20~200kHz

●HFCT 측정

센서 전송 임피던스 : 5mV/mA

검출 주파수 : 1~30MHz

민감도 : ≤50pC

●Display : 4.0 인치 RGB LCD 스크린

●Power 공급

내장된 배터리 : 3.7V/5000Ah 리튬 배터리

작업 시간 : 6 시간 이상

배터리 충전기 : AC90-264V 또는 DC 5V

●Environmental 상태

작동 온도 : -20 ~ 50C

습도 : 20-85% 상대 습도

●Miscellaneous

차원 (포켓용 호스트) : 210x100x35mm

중량 (포켓용 호스트) : 0.4 킬로그램

연결 포트 : PC연결 또는 충전기 입력을 위한 한 USB 포트, 외부 센서 포트, 1 밀리미터 스테레오 헤드폰 잭

이어폰 : 최소 8 오옴

SD 카드 : 표준 16G



다중기능 부분 방전 검출기 HJF-500은 MV에서 개폐기, 트랜스, GIS와 HV 케이블 기타 등등의 부분 방전 활동을 측정하기 위한 이상적 비침략적인 도구고 HV 지국입니다.
