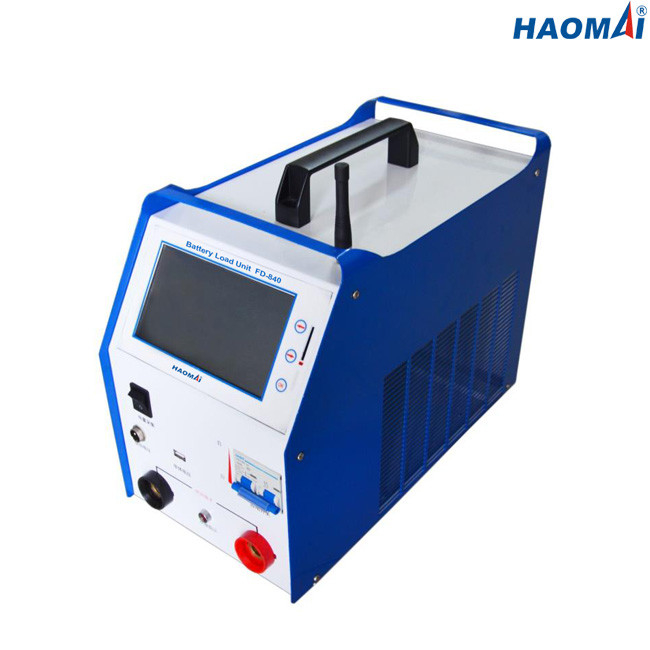

96V/110V 120A 전지 성능 방전 시험기 블루투스 모듈

배터리 부하 유닛

모형을 만드세요 : FD-840

FD-840이 익숙한 배터리 부하 유닛은 12V, 24V, 48V, 96V/110V을 판단하는 방전 테스트 또는 지국에서 220V/240V 밧데리 뱅크를 합니다. 단일 세포의 전압 변환은 또한 검사 동안 블루투스 모듈을 통해 감시될 수 있습니다. 사용자들은 강력한 PC 분석 소프트웨어에서 다양한 매개 변수와 단일 세포와 밧데리 뱅크의 곡선을 볼 수 있습니다.

주요 특징

1) 용이한 작동을 위한 7 인치 터치 스크린

2) 다른 밧데리 뱅크를 위한 넓은 시험 전압 범위

3) 3 방전 모드를 지원하세요 : 정전류, 접촉 저항, 정전력

4) 자동적으로 방전 전류를 산정할 수 있습니다

5) 베터리 셀의 실시간 전압 변환을 모니터링하고 드러낼 수 있습니다

6) 노래 셀을 모니터링하기 위한 블루투스 무선 모듈

7) 테스트 결과는 또는 SD 카드 안으로 온-보드를 덜어질 수 있습니다

8) 다양한 매개 변수와 배터리의 곡선을 보고 테스트 리포트를 발생시키기 위한 PC 분석 소프트웨어

기술 데이터

적용 가능한 밧데리 뱅크의 ◇Voltage : 12V, 24V, 48V, 96V/110V, 220V/240V

적용 가능한 단일 세포의 ◇Voltage : 2V, 6V, 12V

◇Voltage 측정 정확도 : ±0.5 %

◇Discharge 시험 모드 : 정전류, 접촉 저항, 정전력

◇Discharge 경향 : 0~120A@12V 은행,

                                 0~120A@24V 은행,

                                 0~120A@48V 은행,

                                 0~120A@96V/110V 은행,

                                 0~60A@220V/240V 은행

◇Discharge 전류 제어 정확도 : 0.1A

◇Current 측정 정확도 : ±1 %

◇Discharge 파워 레인지 : 600W~18kW

방출을 위한 ◇Parallel 작동 : 99 부대에 달하는 지원 병렬 동작

◇Bluetooth 무선 모듈 : 24 PC 단일 세포를 모니터링하세요

◇Over-temperature 보호 : 저항 상자, 냉각 장치를 위한 100' Ｃ를 위한 85' Ｃ

◇Operation 온도 : -20... +45' Ｃ

: 30 킬로그램 (66.14 킬로그램)

호스트의 ◇Dimensions : 600x520x600mm (23.62x20.47x23.62에)

배터리 부하 유닛 FD-840은 지국에서 밧데리 뱅크을 판단하는 방전 테스트를 하기 위한 이상적인 도구입니다.
