| 원래 장소: | 중국 |
| 브랜드 이름: | HAOMAI |
| 인증: | ISO9001:2015 |
| 모델 번호: | PQA-500 |
| 최소 주문 수량: | 1개 세트 |
|---|---|
| 가격: | negotiation |
| 포장 세부 사항: | 트랜스포트 백 + 통 |
| 배달 시간: | 5-10 일로 일합니다 |
| 지불 조건: | 전신환 |
| 공급 능력: | 달 당 400개 세트 |
| 상품 이름: | PQ 분석기, PQ 테스터 | 채널 수: | 4U+4I |
|---|---|---|---|
| 실효 RMS 단계가 전압을 단계적으로 시행합니다: | 1.0V-2000V | 직류 전압: | 1.0V-1000V |
| 실효 RMS 경향: | 10mA-1000A | 주파수: | 40HZ-70HZ |
| 하이 라이트: | 포괄적 전력 품질 분석기,재충전이 가능한 전력 품질 분석기,4Channel 전기적 전력 계측기 |
||

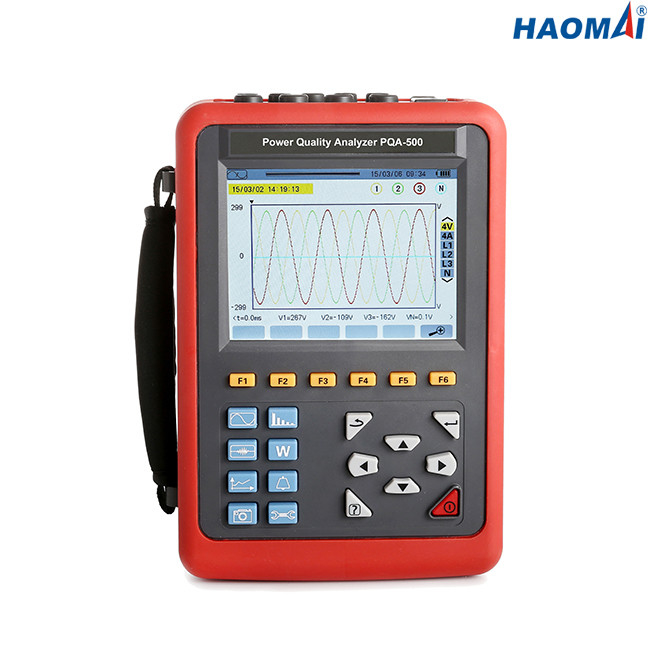

전력 품질 분석기
모형을 만드세요 : PQA-500
간결한 맨-머신 운영, PQA-500이 HAOMAI 전기의 개발된 포괄적 테스트 장치입니다 그리고 특별히 멀티 기능이고 지적인 3상을 판단하는 실지 시험을 위해 설계했습니다 품질 분석기를 강화합니다. 그것은 사용하기가 쉽고, 큰 LCD 스크린 디스플레이, 고해상도, 양쪽 중국과 영어에서 인터페이스, 쇼크-프로어브 쉘 구조와 기타입니다. 그것은 동시에 4 채널 전류 (ABC 3상과 중성선 전류), 4 채널 전압 (ABC 3상 전압과 뉴트럴 라인 접지 전압), 현재 전압의 피크 값, 기간 동안 최대 / 최소 값, 3상 균형 요소, 단구간 전압 플리커, 트랜스 생존성 계수, 유효 전력, 무효 전력, 피상 전력, 역율과 역률 치환, 유효 전력, 무효 전력, 피상 전력, 전체 고조파 왜곡과 조화하는 기타 등등을 측정할 수 있습니다 ; 디스플레이 실시간 파형, 현재 전압의 조화비 막대 차트 ; 다이나믹하게 시동 전류를 모니터링하면서, 전압 전류의 즉석 변화를 사로잡으시오 그러면 권력을 모니터링하는 것 알람 리스트를 매개변수화하고 발생시키고 장시간 기록 시험 자료를 위한 트렌드 차트를 발생시킵니다.
기술 데이터
| 전원 공급기 | 재충전할 수 있는 리튬 이온 배터리 팩 9.6V, 예방 충전기. |
| 베터리 표시기 | 배터리 기호는 잉여 전력량을 보여줍니다. 전압이 너무 낮고, 1 분 뒤에 있는 자동 차단일 때. |
| 소비 전력 | 8시간 동안 연속 작업식인 정상 테스트 490 마의 전류 소모. |
| 화면 표시 방식 | LCD 컬러화면, 640dots×480dots, 5.6 인치, 표시 화면 영역 : 116mm×88mm. |
| 클램프의 사이즈 |
HM-008B 작은 날카로운 전류 클램프 : 7.5mm×13mm ; HM-040B 써클 전류 클램프 : 35mm×40mm ; HM-068B 써클 전류 클램프 : 68mm×68mm. (조립업체로) HM-300F 유연성 코일 전류 센서 : Ф300mm |
| 기구 차원 | L×W×H : 240mm×170mm×68 밀리미터. |
| 채널 수 | 4U/4I. |
| 단계가 전압을 단계적으로 시행합니다 | 1.0V~2000V. |
| 상접속 전압 | 1.0V~1000V. |
| 경향 |
HM-008B 전류 클램프 : 10mA~10.0A ; HM-040B 전류 클램프 : 0.10A~100A ; HM-068B 전류 클램프 : 1.0A~1000A ; (조립업체로) HM-300F 유연성 코일 전류 센서 : 10A ~ 3000A |
| 주파수 | 40Hz~70Hz. |
| 전기의 매개 변수 | Ｗ, VA, Var, PF, 수요 가능 변경, cosφ, tanφ. |
| 에너지 매개 변수 | Wh, 바흐, 바에. |
| 고조파 | 명령 0~50. |
| 전체 고조파 왜곡 | 명령 0~50, 페이즈당. |
| 전문가 모드 | 예 |
| 일시적 기록의 수 | 150개 세트 |
| 전압 플리커 | 예 |
| 전류 모드를 시작하기 | 예, 100 초. |
| 3가지 단계 착란 | 예 |
| 기록 | 300 일 (동시 녹화 20 매개 변수, 기록 하나 포인트 모든 5/2). |
| 민 / 맥스 기록값 | 기간에 걸쳐서 최대이고 최소 값의 측정. |
| 알람 | 매개 변수 선택, 12,800개 세트 경보 로그의 40 다른 유형. |
| 성수기 | 예 |
| 페이저도 디스플레이 | 자동적으로. |
| 스냅 사진의 능력 | 60 |
| 메뉴 언어 | 영어 / 중국. |
| 통신 | USB. |
| 자동 스위치오프 | 알람 작전이 착수되거나 과도 현상 또는 침입 전류 포획 또는 트랜드기록에 대한 검색이 미결정이 또는 진행 중에 장치가 자동 스위치오프가 아닐 때. |
| 다른 시험 모드, 키 누름 없는 15 분, 신속한 1 분 뒤에 있는 자동 차단으로. | |
| 백라이트 기능 | 예, 밤에 사용과 어두운 장소에 적합합니다. |
| 중량 | 호스트 : (배터리로) 1.6 킬로그램. |
| HM-008B 작은 날카로운 전류 클램프 : 170g×4 ; | |
| HM-040B 써클 전류 클램프 : 190g×4 ; | |
| HM-068B 써클 전류 클램프 : 510g×4 ; | |
| (조립업체로) HM-300F 유연성 코일 전류 센서 : 330g×4 ; | |
| 시험 와이어와 전원용 어댑터 : 900g ; | |
| 전체 중량 : (패키징으로) 약 9.2 킬로그램. | |
| 전압 시험 와이어의 길이 | 3m |
| 전류 센서 전선의 길이 | 2m |
| 작업 온습도 | -10' C~40' Ｃ ; 80%Rh 이하. |
| 저장 온습도 | -10' C~60' Ｃ ; 70%Rh 이하. |
| 입력 임피던스 | 시험 전압의 입력 임피던스 : 1MΩ. |
| 내전압 | 기구 배선과 외피 사이에 1 분 동안 3700V/50Hz 사인 곡선 AC 전압에 견디세요. |
| 단열재 | 기구 배선과 외피 ≥10MΩ 사이에. |
| 구조 | 단열재 방진 덮개로, 이중 절연. |
| 안전하게 규칙 | IEC 61010 1000V Cat 3세 / 600V CAT IV, IEC61010-031, IEC61326, 오염 정도 : 2. |
PQA-500 (배제된 전류 클램프)의 측정 정확도
| 측정 | 범위 | 디스플레이 해상도 | 참조의 더 레인지의 최대 오차 |
| 주파수 | 40Hz~70Hz | 0.01Hz | ±(0.03)HZ |
| 실효 RMS 상접속 전압 | 1.0V~ 1000V | 민 결의안 0.1V | ±(0.5%+5dgt) |
| 실효 RMS 단계가 전압을 단계적으로 시행합니다 | 1.0V~ 2000V | 민 결의안 0.1V | ±(0.5%+5dgt) |
| 직류전압 | 1.0V~ 1000V | 민 결의안 0.1V | ±(1.0%+5dgt) |
| 실효 RMS 경향 | 10mA~ 1000A | 민 결의안 1mA | ±(0.5%+5dgt) |
| 상접속 전압의 성수기 | 1.0V~ 1414V | 민 결의안 0.1V | ±(1.0%+5dgt) |
| 상간 전압의 성수기 | 1.0V~ 2828V | 민 결의안 0.1V | ±(1.0%+5dgt) |
| 전류피크 | 10mA~ 1414A | 민 결의안 1mA | ±(1.0%+5dgt) |
| 피크 펙터 | 1.00~ 3.99 | 0.01 | ±(1%+2dgt) |
| 4.00~ 9.99 | 0.01 | ±(5%+2dgt) | |
| 유효 전력 | 0.000W~ 9999.9kW | 민 결의안 0.001W |
±(1%+3dgt) Cosφ≥0.8 |
|
±(1.5%+10dgt) 0.2≤Cosφ<0> |
|||
| 귀납적이거나 전기 용량인 무효 전력 |
0.000VAR~ 9999.9kVAR |
민 결의안 0.001VAR |
±(1%+3dgt) Sinφ≥0.5 |
|
±(1.5%+10dgt) 0.2≤Sinφ<0> |
|||
| 피상 전력 |
0.000VA~ 9999.9kVA |
민 결의안 0.001VA | ±(1%+3dgt) |
| 역율 | -1.000~ 1.000 | 0.001 |
±(1.5%+3dgt) Cosφ≥0.5 |
|
±(1.5%+10dgt) 0.2≤Cosφ<0> |
|||
| 유효 에너지 | 0.000Wh~ 9999.9MWh | 민 결의안 0.001Wh |
±(1%+3dgt) Cosφ≥0.8 |
|
±(1.5%+10dgt) 0.2≤Cosφ<0> |
|||
| 귀납적이거나 전기 용량인 리엑턴스 에너지 |
0.000VARh~ 9999.9MVARh |
민 결의안 0.001VARh |
±(1%+3dgt) Sinφ≥0.5 |
|
±(1.5%+10dgt) 0.2≤Sinφ<0> |
|||
| 피상전력량 |
0.000VAh~ 9999.9MVAh |
민 결의안 0.001VAh | ±(1%+3dgt) |
| 위상각 | -179' ~ 180' | 1' | ±(2' ) |
|
Tanφ (VA≥50VA) |
-32.76~ 32.76 | 민 결의안 0.001 | φ : ±(1' ) |
|
역율의 위상 시프트 (수요 가능 변경) |
-1.000~ 1.000 | 0.001 | φ : ±(1' ) |
|
조화비 (명령 1 내지 50) (Vrms>50V) |
0.0%~ 99.9% | 0.1% | ±(1%+5dgt) |
|
조화하는 각 (Vrms>50V) |
-179' ~ 180' | 1' | 명령 1 내지 25의 ± (3') 하모닉스 |
| 명령 26 내지 50의 ± (10') 하모닉스 | |||
|
전고조파 비율 (THD 또는 THD-F) ≤50 |
0.0%~ 99.9% | 0.1% | ±(1%+5dgt) |
|
왜율 (DF 또는 THD-R) ≤50 |
0.0%~ 99.9% | 0.1% | ±(1%+10dgt) |
| 트랜스 생존성 계수 | 1.00~ 99.99 | 0.01 | ±(5%) |
| 3가지 단계 착란 | 0.0%~ 100% | 0.1% | ±(1%) |
(선택적인) 전류 클램프
| 타입 | 실효 RMS 경향 | 실효 RMS 경향의 맥스 에러 | 위상각의 맥스 에러 |
| HM-008B 전류 클램프 | 10mA~ 99mA | ±(1%+3dgt) | ± (1.5' ),Arms≥20mA |
| 100mA~ 10.0A | ±(1%+3dgt) | ±(1' ) | |
| HM-040B 전류 클램프 | 0.10A~ 0.99A | ±(1%+3dgt) | ±(1.5' ) |
| 1.00A~ 100A | ±(1%+3dgt) | ±(1' ) | |
| HM-068B 전류 클램프 | 1.0A~ 9.9A | ±(2%+3dgt) | ±(3' ) |
| 10.0A~ 1000A | ±(2%+3dgt) | ±(2' ) | |
| (조립업체로) HM-300F 유연성 코일 전류 센서 | 10A~99A | ±(1% + 3dgt) | ±(3' ) |
| 100AA~3000A | ±(1% + 3dgt) | ±(2' ) |
전력 품질 분석기 PQA-500은 테스트중인 엔지니어들을 위한 강력한 도구입니다.
