| 원래 장소: | 중국 |
| 브랜드 이름: | HAOMAI |
| 인증: | ISO9001:2015, Type Test Report, Calibration Report |
| 모델 번호: | RELAYSTAR-7000 |
| 최소 주문 수량: | 1개 세트 |
|---|---|
| 가격: | negotiable |
| 포장 세부 사항: | 운송건 + 합판 상자 |
| 배달 시간: | 10-15 일로 일합니다 |
| 지불 조건: | 전신환 |
| 공급 능력: | 달 당 400개 세트 |
| 상품 이름: | 계전기 시험 시스템, 중계기 시험 키트, 중계기 테스터, 2차 주입 시험 세트 | 현 생산량: | 6x0...30A |
|---|---|---|---|
| 전압 출력: | 6x0...150V | 출력 정확도: | 교류 출력을 위한 ≤0.1% |
| IEC 61850 테스트: | 이용 가능합니다 | 작동: | 국부 모드 + PC 방식 |
| 강조하다: | 30A 보호 릴레이 시험 세트,시험 세트 IEC61850 보호 릴레이,시험 세트 다중 모드 보호 계전기 |
||

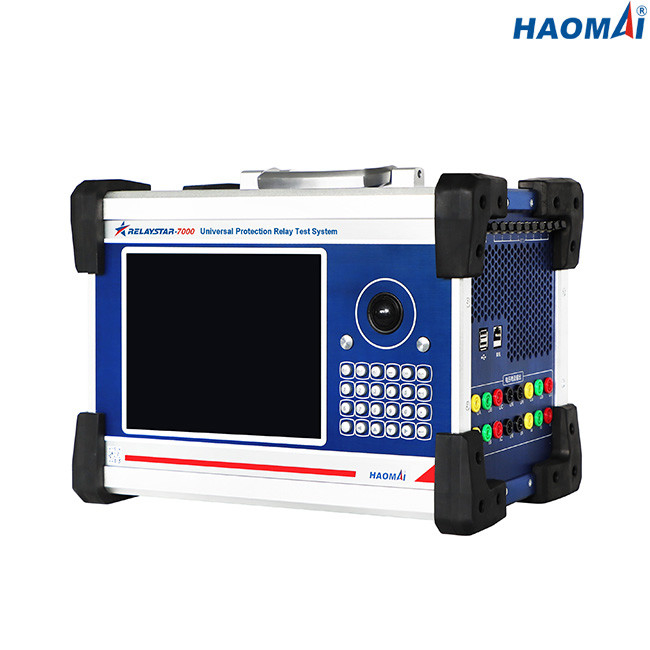

보편적 보호 릴레이 시험 세트
모형을 만드세요 : RELAYSTAR-7000
IEC 61850 기반을 둔 보호 소자와 병합부를 포함하여 RELAYSTAR-7000은 모든 세대 시험을 받기 위한 가장 강력한 보호 릴레이 시험 세트와 보호 릴레이의 종류입니다.
RELAYSTAR-7000은 테스트 중계기를 위한 IEC61850 프로토콜 인터페이스를 이더넷 기반 지국 소통과 통합합니다
RELAYSTAR-7000은 큰 색 그래픽 디스플레이, 회전식 셀렉터, 키패드와 펑크션 키에 의하여 프런트 패널로부터 직접적으로 운영될 수 있습니다.
이더넷 포트는 진보적 검사 소프트웨어가 PC를 운영하면서 RELAYSTAR-7000을 제어하도록 허락합니다.
주요 특징
전자 기계적이고 고체 상태이고 마이크로프로세서계 보호 계전기, 병합부와 IED를 위한 ●Versatile 테스트 중인 솔루션
●Large 칼라 액정 화면 디스플레이
이용 가능한 ●Both 로컬 시험과 PC 리모트 테스트
●Higher 출력 전원
●Steady-state와 동적 시험 능력
●Perform 일시적 테스트
GPS 또는 IRIG-B에 의한 ●Perform 단사이 검사
●IEC61850 프로토콜 인터페이스
기술 데이터
일반류와 전압 출력
| 전류 발생기 | 설정 범위 | 6 단계 AC(L-N) : 6x0...30A |
| DC(l-n) : 6x0...±10 A | ||
| 힘 | 6 단계 AC(L-N) : 30A에 있는 6x450VA | |
| DC(l-n) : 10A에 있는 6x120VA | ||
| 정확도 | AC :±1mA(≤0.2A), ≤0.1% (0.2~30A) | |
| DC : ±5mA(0.2~0.5A), ≤0.2% (0.5~10A) | ||
| 결의안 | 1mA | |
| 단자 전압 발생기 | 설정 범위 | 6 단계 AC(L-N) : 6x0...150V |
| DC(l-n) : 6x0...±160V | ||
| 힘 | 6 단계 AC(L-N) : 150V에 있는 6x80VA | |
| DC(l-n) : 160V에 있는 6x80VA | ||
| 정확도 | AC :±2mV(0.2~2V), ≤0.1% (2~150V) | |
| DC :±10mV (0.5~5V), ≤0.2% (5~160V) | ||
| 결의안 | 1mV | |
| 일반적 생성기 | 주파수 | 범위 : 0~1200Hz |
| 정확도 :<1mhz> | ||
| 결의안 : 0.001Hz | ||
| 단계 | 범위 : -360' ~+360' | |
| 정확도 : 0.1' | ||
| 결의안 : 0.01' | ||
| 고조파 | 중첩 명령 : 2~24 시간 | |
| 왜곡 : ≤0.5% |
이서넷 통신 인터페이스
| 방식 | 10/100Base-tx (10/100Mbit, 나선-쌍, 자동차 교차로) |
| 항구의 수 | 2 |
| 인터페이스의 타입 | RJ45 |
| 상태 표시 | LED 라이트 |
광섬유 통신 인터페이스
| 방식 | 100Base FX (100Mbit, 광섬유, 전 이중) |
| 항구의 수 | 8 |
| 인터페이스의 타입 | LC |
| 섬유형 | 62.5/125μm (멀티 모드 파이버) |
| 사고 방식 | 1310nm |
| 전송거리 | >1km |
| 상태 표시 | LED 라이트 |
FT3 인터페이스
| 항구의 수 | 9 (전송을 위한 8, 받기 위한 1) |
| 인터페이스의 타입 | 거리 |
| 섬유형 | 62.5/125μm (멀티 모드 파이버) |
| 사고 방식 | 850nm |
이원 입력
| 수 | 8 |
| 타입 | 무전위 접촉 또는 놀림 접점 (자동 식별) |
| 임계값 특성 | 0 : 0~6V ; 1 : 12V~250V |
2진 출력
| 수 | 4 |
| 타입 | 놀림 접점 |
| 중단 능력 | 250VAC/0.5A ; 250VDC/0.2A |
인-빌트 모니터링하고 기록합니다
| 모니터링 | 경향과 전압 출력 |
| 리코딩 | 아날로그 출력, 이원 입력 / 출력 상태 |
| 방식 | 실시간 모니터링할 때, 어떤 외부 배선도 요구되지 않습니다 |
| 기록하는 길이 | 제한 없습니다 (내부 메모리가 가득 찰 때까지) |
전원 공급기
| 명목상 입력 전압량 | 주문 제작됩니다 (AC230V / 120V±10%, 1 단계) |
| 공칭 주파수 | 50/60 Hz |
| 정격 전류 | 120V에 있는 230V / 12A에 있는 10A |
| 연결 | 표준 AC 소켓 (IEC 60320) |
환경적인 조건
| 작동 온도 | 0... +50 'Ｃ (+32... +122 'F) |
| 저장 온도 | -25... +70 'Ｃ (-13... +158 'F) |
| 습도 범위 | 상대 습도 5... 95 %, 불응축 |
| 진동 | 10에 있는 IEC 60068-2-6 (20m / s2... 150 Hz) |
잡다합니다
| 중량 | 19.5 킬로그램 (42.99 파운드) |
| 차원 (핸들 없이, Ｗ Ｘ Ｈ Ｘ Ｄ) | 405×295×250mm (15.94x11.61x9.84에) |
안전 기준, 전자파 적합성
| EMC | 제품은 전자파 적합성 (EMC) 지시 2004/108 / EC을 고수합니다 (CE가 따릅니다). |
| 제품은 저전압 지시 2006/95 / EC을 고수합니다 (CE가 따릅니다). | |
| 안전성 | IEC 61326-1 ; IEC 61000-6-4 ; IEC 61000-3-2/3 |
| IEC 61010-1 |
보편적 보호 릴레이 시험 세트 RELAYSTAR-7000은 중계기 테스터와 교정부로서의 그것의 뛰어난 성능을 하이브리드 측정과 기록 설비와 결합합니다 (아날로그, 2원체, IEC 61850 거위 메세지와 SV).
보편적 보호 릴레이 시험 세트 RELAYSTAR-7000은 ISO / IEC 17025 하에 인정받은 중국 KETOP 실험실에서 형식 시험을 통과했습니다.
