| 원래 장소: | 중국 |
| 브랜드 이름: | HAOMAI |
| 인증: | ISO9001:2015, CE, Type Test Report, Calibration Report |
| 모델 번호: | RELAYSTAR-1600 |
| 최소 주문 수량: | 1개 세트 |
|---|---|
| 가격: | negotiable |
| 포장 세부 사항: | 운송건 + 합판 상자 |
| 배달 시간: | 5-10 일로 일합니다 |
| 지불 조건: | 전신환 |
| 공급 능력: | 달 당 400개 세트 |
| 상품 이름: | 중계기 시험 세트, 중계기 시험 키트, 중계기 테스터, 2차 주입 시험 세트 | 현 생산량: | 6x0...40A |
|---|---|---|---|
| 전압 출력: | 6x0...150V | 출력 정확도: | 교류 출력을 위한 ≤0.1% |
| 맥스. 출력 전원: | 240A에 있는 1x1000VA | 작동: | 국부 모드 + PC 방식 |
| 강조하다: | 150V 보호 릴레이 시험 세트,40A 보호 릴레이 시험 세트,울트라 휴대용 보호 릴레이 테스터 |
||

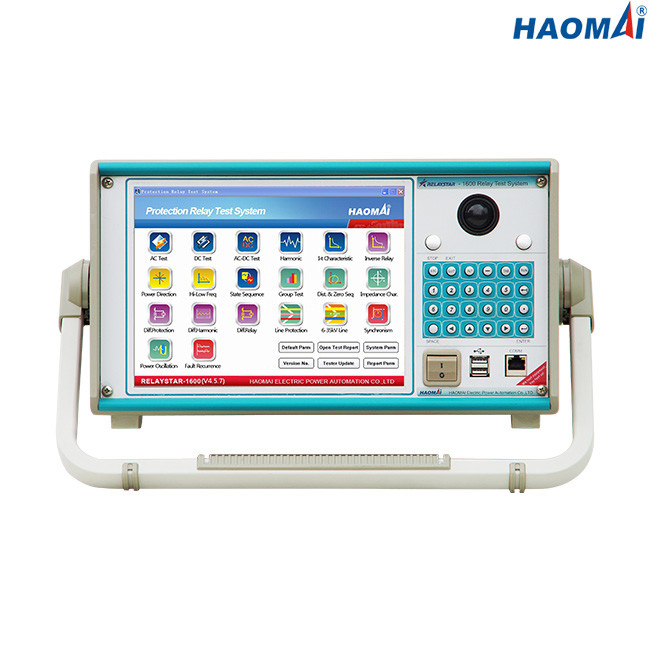

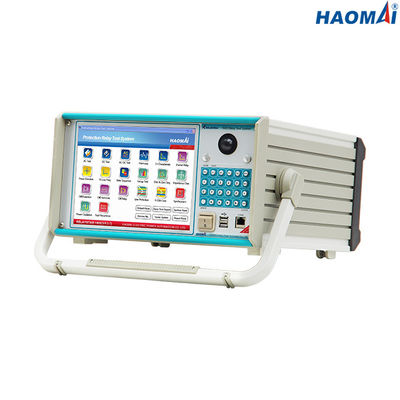

고전력 6 단계 보호 릴레이 시험 세트
모형을 만드세요 : RELAYSTAR-1600
RELAYSTAR-1600은 모든 세대 시험을 받기 위한 다목적 6 단계 보호 릴레이 시험 세트와 6개 단계를 출력할 수 있는 보호 릴레이의 종류와 6 상전압입니다 (6x0...150V).
RELAYSTAR-1600은 당신이 더 높은 전류와 전기가 (6x0... 40A, 6x300VA를 출력하기를 원할 때 탁월한 선택입니다 ; 1x0...240A, 테스트중인 고적재 전기기계식계전기를 위한1x1000VA).
RELAYSTAR-1600은 PC 없이 운영될 수 있습니다. 그것은 더 쉬운 구내 조작을 위해 내장된 산업적 PC, 10.4 인치 가득 찬 칼라 액정 스크린, 내장형 마우스와 키보드를 결합시킵니다.
고전력 6 단계 보호 릴레이 시험 세트 RELAYSTAR-1600은 시험 세트가 그것의 인-빌트 GPS를 통하여 다른 지국에서 할당된 채로 종단 대 종단 실험을 수행하기 위해 동기화될 수 있습니다.
주요 특징
1) 6개 단계 경향(6×40A) + 6 단계 전압(6×150V) 출력
2) 내장된 산업적 PC with10.4-인치 LCD 스크린
3) PC와 함께 작동합니다
4) 고성능 증폭기
5) 고위 측 전원 생산 : 1x1000VA@240A
6) 인-빌트 GPS와 한쪽끝과 한쪽끝을 잇 테스트
7) 지역적이고 멀리 있는 PC 시험을 위한 엑스셀트 RELAYSTAR 소프트웨어
기술 데이터
전류 발생기
| 설정 범위 | 6 단계 AC(L-N) | 6x0...40A |
| 3 단계 AC(L-N) | 3x0...80A | |
| 1 단계 AC(LL-LN) | 1x0...240A | |
| DC(l-n) | 6x0...±20 A | |
| 힘 | 6 단계 AC(L-N) | 40A에 있는 6x300VA |
| 3 단계 AC(L-N) | 80A에 있는 3x450VA | |
| 1 단계 AC(LL-LN) | 240A에 있는 1x1000VA | |
| DC(l-n) | 20A에 있는 6x120VA | |
| 정확도 | AC : ±1mA(≤0.2A), ≤0.1% (0.2~40A) | |
| DC : ±5mA(0.2~0.5A), ≤0.2% (0.5~20A) | ||
| 결의안 | 1mA | |
단자 전압 발생기
| 설정 범위 | 6 단계 AC(L-N) | 6x0...150V |
| 3 단계 AC(L-N) | 3x0...300V | |
| DC(l-n) | 6x0...±175V | |
| 힘 | 6 단계 AC(L-N) | 150V에 있는 6x80VA |
| 3 단계 AC(L-N) | 300V에 있는 3x100VA | |
| DC(l-n) | 175V에 있는 6x80VA | |
| 정확도 | AC : ±2mV(0.2~2V), ≤0.1% (2~150V) | |
| DC : ±10mV (0.5~5V), ≤0.2% (5~175V) | ||
| 결의안 | 1mV | |
보조 DC 공급
| 전압 범위 | 110V/220V(max.1.5A) |
| 힘 | max.165VA/330VA |
이원 입력
| 수 | 10 |
| 입력특성 | 놀림 접점 또는 무전위 접촉 |
| 임계값 특성 | 0 : 0~6V ; 1 : 12V~250V |
| 맥스. 측정 시간 | 999999.999s |
| 시간 정확도 | ±1ms |
| 시간 해상도 | 1명의 부인 |
2진 출력
| 수 | 8 |
| 타입 | 놀림 접점 |
| 중단 능력 | 250VAC/0.5A, 250VDC/0.2A |
인-빌트 모니터링하고 기록합니다
| 모니터링 | 경향과 전압 출력 |
| 리코딩 | 아날로그 출력, 이원 입력 / 출력 상태 |
| 방식 | 실시간 모니터링할 때, 어떤 외부 배선도 요구되지 않습니다 |
| 기록하는 길이 | 제한 없습니다 (내부 메모리가 가득 찰 때까지) |
일반적 생성기
| 주파수 | 범위 : 0~1200Hz |
| 정확도 :<1mhz> | |
| 결의안 : 0.001Hz | |
| 단계 | 범위 : -360' ~+360' |
| 정확도 : 0.1' | |
| 결의안 : 0.01' | |
| 고조파 | 중첩 명령 : 2~24 시간 |
| 왜곡 : ≤0.5% |
전원 공급기
| 명목상 입력 전압량 | 주문 제작됩니다 (AC 220V/230V/120V/127V±10%, 1개 단계) |
| 공칭 주파수 | 50/60 Hz |
| 정격 전류 | 115V에 있는 230V / 12A에 있는 10A |
| 연결 | 표준 AC 소켓 (IEC 60320) |
환경적인 조건
| 작동 온도 | 0... +50 'Ｃ (+32... +122 'F) |
| 저장 온도 | -25... +70 'Ｃ (-13... +158 'F) |
| 습도 범위 | 상대 습도 5... 95 %, 불응축 |
| 진동 | 10에 있는 IEC 60068-2-6 (20m / s2... 150 Hz) |
잡다합니다
| 중량 | 18 킬로그램 (39.68 파운드) |
| 차원 (핸들 없이, Ｗ Ｘ Ｈ Ｘ Ｄ) | 420×360×210mm (16.54x14.17x8.27에) |
| 연결 포트 | 2곳 USB2.0 공항, 1 이더넷 포트 |
우수한 수송성이 필요한 경우 고전력 6 단계 보호 릴레이 시험 세트 RELAYSTAR-1600은 시험 엔지니어들을 위한 선호되는 선택이고 6 상전류 최고 40A가 충분합니다.
고전력 6 단계 보호 릴레이 시험 세트 RELAYSTAR-1600은 ISO / IEC 17025 하에 인정받은 중국 KETOP 실험실에서 형식 시험을 통과했습니다.
고전력 6 단계 보호 릴레이 시험 세트 RELAYSTAR-1600은 또한 ISO / IEC 17025 하에 인정받은 제 3자 실험실에서 기초화됩니다.
타입 테스트 리포트와 보정 보도는 아래와 같이 보여집니다.
