CT PT 계기 트랜스포머 테스트는 가벼운 출력 0-12A에서 설정했습니다

보편적 CT와 PT 테스터



모형을 만드세요 : CTP-200P

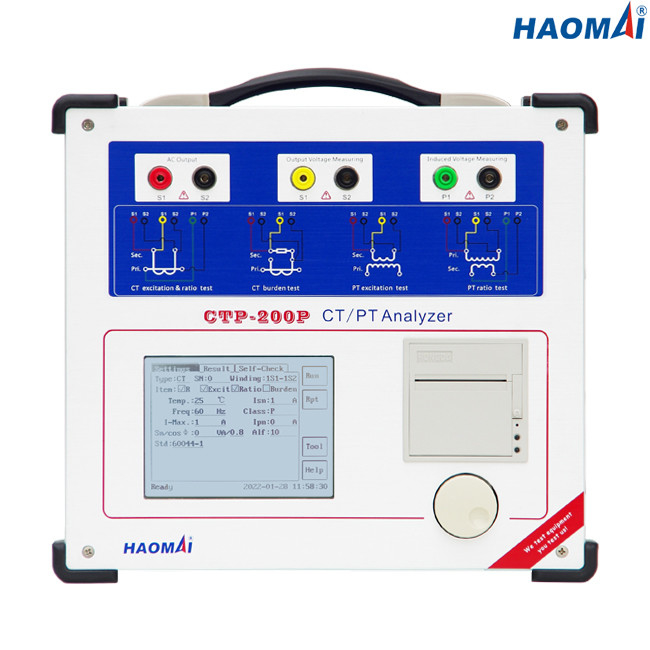

유니버셜 CT와 PT 테스터 CTP-200P는 CT를 시험하도록 설계된 가벼운 현장 휴대용 설비이고 PT가 유틸리티 시스템에서 설치했습니다. 그것은 현장 검사와 더불어, 많은 정기적인 워크샵 검사를 위해 사용될 수 있습니다.

유니버셜 CT와 PT 테스터 CTP-200P는 측정 CT를 시험할 수 있지만, 또한 ANSI C57.13 기준 IEC61869-2, IEC60044-1,60044-6과 IEEE /에따르면 정상적 부담에 비율과 위상 오차를 위한 보호 CT를 시험할 수 있습니다.

로컬 시험 방식으로, 운영은 시험될 물건에 관한 정보를 입력하기 위해 프런트 패널 위의 특허 받는 다중기능 회전식 쥐들을 사용할 수 있습니다. 태양광 읽기 쉬운 5.7 인치 LCD 스크린은 입력 정보와 마지막 테스트 결과를 게시합니다.

PC 위의 완전 자동 테스트를 위해, 각각 CTP-200P 유닛은 CTP 소프트웨어에 대한 설치 버전이 딸려 있습니다. CTP 소프트웨어는 윈도우 10 운영 체제와 PC로 운영되도록 설계됩니다.



주요 특징

●Able이 보호 CTs, 측정 CT, PR / PX CT, TPS/TPX/TPY/TPZ CT와 귀납적 PT를 시험합니다

●Test 자극 특성과 에러 곡선은 저주파 측정 윈칙에 근거했습니다

●Measure 비율, 극성, 전압법을 기반으로 하는 비율 오차와 위상각 오차

●Adopt는 키패드를 대체하기 위해 다중기능 회전식 마우스의 특허를 얻었습니다

디스플레이를 위한 ●Adopt 5.7 인치 LCD 스크린

●Adopt DSP, 무기와 내장된 리눅스 운영 체제

이용 가능한 ●Both 로컬 시험과 PC 리모트 테스트

●Higher 측정 정확도 : 0.05 % 0.05 %

●The 최대. CT 최고 40kV까지 시험된 니이 포인트 전압

CT의 ●Automatic 소자

직접적으로 짜맞춘 써멀 프린터에 의해 ●Print 테스트 결과

쉬운 수송을 위한 ●Small과 경량 (9kg / 19.84 파운드)



기술 데이터

●Test 표준 : IEC61869-2(IEC60044-1,60044-6), IEC61869-3(IEC60044-2), IEEE / ANSI C57.13

●Maximum 무릎 전압 측정 : 40kV

●Output 범위 :

전압 : 0~180V(RMS)

경향 : 0~12A(RMS), 36A (피크 값)

●Voltage 측정 정확도 : ±0.05%

●CT 비율측정 :

범위 :1~30000

정확도 : ±0.05%

●PT 비율측정 :

범위 :1~10000

정확도 : ±0.05%

●Phase 측정 :

정확도 : ±2min

결의안 : 0.01 분

●Secondary 권선 저항 측정 :

범위 : 0~300Ω

정확도 : 0.1%±1mΩ

●Burden 측정 :

범위 : 0~300VA

정확도 : 0.1%±0.1VA

●Memory 능력 : >3000 그룹 테스트 결과

●Power 공급

명목상 입력 전압량	주문 제작됩니다 (AC220V / 230V / 120V±10%, 1개 단계)
공칭 주파수	50/60 Hz
정격 전류	120V에 있는 230V / 12A에 있는 10A
연결	표준 AC 소켓 (IEC 60320)



●Environmental 상태

작동 온도	0... +50 'Ｃ (+32... +122 'F)
저장 온도	-25... +70 'Ｃ (-13... +158 'F)
습도 범위	상대 습도 5... 95 %, 불응축
진동	10에 있는 IEC 60068-2-6 (20m / s2... 150 Hz)



●Miscellaneous

중량	9 킬로그램 (19.84 파운드)
차원 (핸들 없이, Ｗ Ｘ Ｈ Ｘ Ｄ)	340×300×150mm (13.39x11.81x5.91에)
연결 포트	2곳 USB2.0 공항, 1 통신 포트



유니버셜 CT와 PT 테스터 CTP-200P는 강력하고 엔지니어들이 지국에서 전류 변압기와 전압 변환 장치를 시험하기 위한 신뢰할 만할 툴입니다.
