HAOMAI 멀티라티오 계기 트랜스포머 테스트는 0-180V RMS에서 설정했습니다

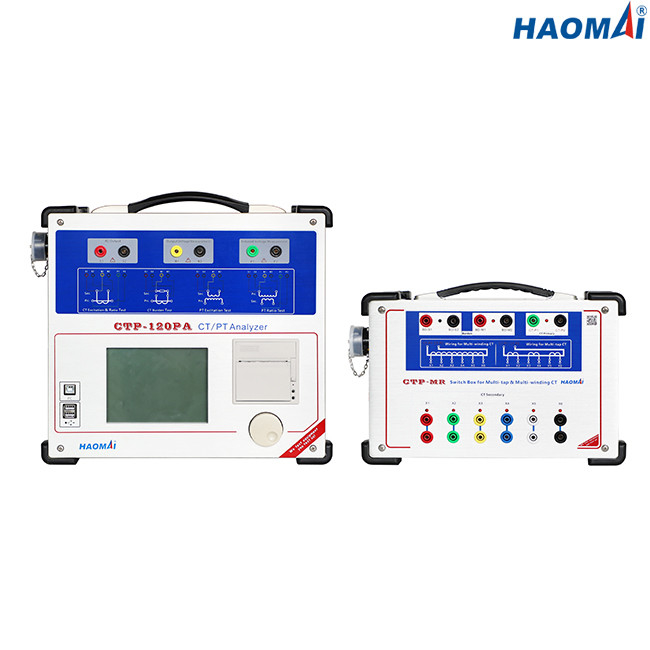

다단 CT 분석기



모형을 만드세요 : CTP-120PA

다단 CT 분석기 CTP-120PA는 보호를 위한 필요한 모든 것이 갖추어진 측정 시스템이고 IEEE와 ＩＥＣ 규격에 따른 측정 CT입니다.

그것은 한 개이고 다단 전류 변압기의 모든 종류가 전원 시스템 전력망에서 현장이어 시험될 수 있게 허락합니다. CT, 트랜스 또는 GIS의 제조는 그들의 채취 시설과 핵실험 또는 개발 실험실에서 CT 분석기를 사용합니다.

다단 CT 분석기 CTP-120PA는 또한 테스트중인 PT (계기용 변압기, 전압 변환 장치)를 할 수 있습니다.



주요 특징

●Able이 보호 CTs, 측정 CT, TP 클래스 CT와 귀납적 PT를 시험합니다

●Test 자극 특성과 에러 곡선은 저주파 측정 윈칙에 근거했습니다

●Measure 비율, 극성, 전압법을 기반으로 하는 비율 오차와 위상각 오차

재배선하는 것이 필요없이 자동적으로 다단 CT를 시험하는 ●Capable

●Adopt는 키패드를 대체하기 위해 다중기능 회전식 마우스의 특허를 얻었습니다

디스플레이를 위한 ●Adopt 5.7 인치 LCD 스크린

●Adopt DSP, 무기와 내장된 리눅스 운영 체제

이용 가능한 ●Both 로컬 시험과 PC 리모트 테스트

●Higher 측정 정확도 : 0.05 % 0.05 %

직접적으로 짜맞춘 써멀 프린터에 의해 ●Print 테스트 결과

쉬운 수송을 위한 ●Small과 경량 (9kg / 19.84 파운드)



기술 데이터

●Test 표준 : IEC61869-2(IEC60044-1,60044-6), IEC61869-3(IEC60044-2), IEEE / ANSI C57.13

●Maximum 무릎 전압 측정 : 40kV

●Output 범위 :

전압 : 0~180V(RMS)

경향 : 0~12A(RMS), 36A (피크 값)

●Voltage 측정 정확도 : ±0.05%

●CT 비율측정 :

범위 :1~30000

정확도 : ±0.05%

●PT 비율측정 :

범위 :1~10000

정확도 : ±0.05%

●Phase 측정 :

정확도 : ±2min

결의안 : 0.01 분

●Secondary 권선 저항 측정 :

범위 : 0~300Ω

정확도 : 0.1%±1mΩ

●Burden 측정 :

범위 : 0~300VA

정확도 : 0.1%±0.1VA

●Memory 능력 : >3000 그룹 테스트 결과

●Power 공급

명목상 입력 전압량	주문 제작됩니다 (AC230V / 120V±10%, 1 단계)
공칭 주파수	50/60 Hz
정격 전류	120V에 있는 230V / 12A에 있는 10A
연결	표준 AC 소켓 (IEC 60320)



●Environmental 상태

작동 온도	0... +50 'Ｃ (+32... +122 'F)
저장 온도	-25... +70 'Ｃ (-13... +158 'F)
습도 범위	상대 습도 5... 95 %, 불응축
진동	10에 있는 IEC 60068-2-6 (20m / s2... 150 Hz)



●Miscellaneous

중량	9 킬로그램 (19.84 파운드)
차원 (핸들 없이, Ｗ Ｘ Ｈ Ｘ Ｄ)	340×300×150mm (13.39x11.81x5.91에)
연결 포트	2곳 USB2.0 공항, 1 통신 포트



CT와 귀납적 PT를 재면서, 멀티-라티오 CT 분석기 CTP-120PA는 보호 CT를 위한 강력한 테스팅 도구입니다.
