가벼운 CT PT 계기 트랜스포머 테스트는 멀티탭 스위치 박스로 40kV에서 설정했습니다

멀티-탭 스위치 박스와 CT와 VT 분석기



모형을 만드세요 : CTP-120PA

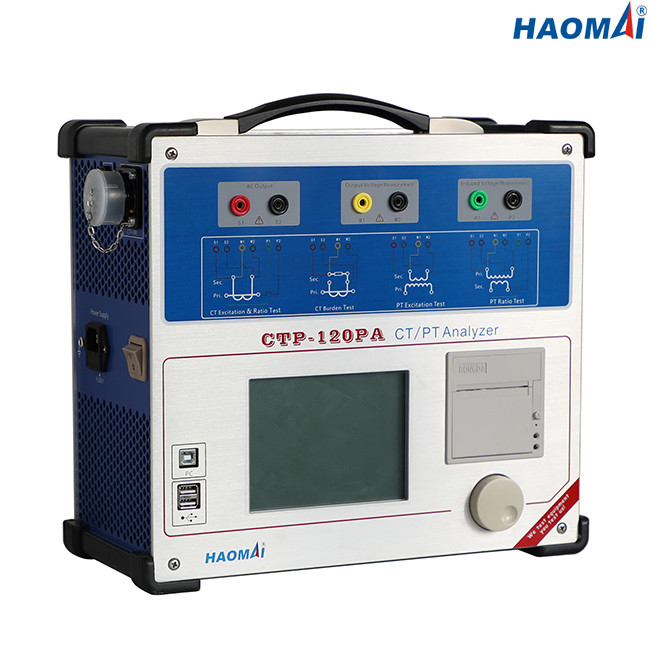

CT와 VT 분석기 CTP-120PA는 양쪽 전류 변압기와 전압 변환 장치를 시험할 수 있는 가볍고 휴대용 장치입니다.

9 이하 킬로그램 (19.84 파운드)에 CTP-120PA는 또한 테스트로 정확도를 제공하는 대단히 휴대용 장치입니다. 전류 변압기에 포화, 비율, 극성과 권선 저항을 수행할 수 있게, CTP-120PA는 미터링과 보호 클래스 전압 / 계기용 변압기를 시험해서 또한 사용될 수 있습니다.

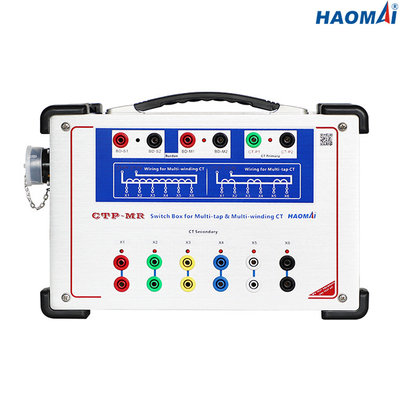

CT와 VT 분석기 CTP-120PA는 자동적으로 한 개이고 다단 CT와 VT를 시험해서 정확성 계측기와 함께 마이크로프로세서 제어식 가변 전압과 현 생산량을 제공합니다. 정비된 멀티-탭 스위치 박스는 쉽게 테스트중인 멀티-탭 CT를 만듭니다. 그것은 직접적으로 다단 CT에 연결되고 버튼을 눌러서 그리고 리드를 바꾸지 않고 모든 수돗물에 관한 비검정을 수행할 것입니다. 이것은 매우 시험 시간을 줄일 것입니다.

CT와 VT 분석기 CTP-120PA는 그것의 고해상도와 태양광 5.7 인치 TFT LCD 화면 디스플레이를 통해 제어될 수 있습니다. 쉽게 빨리 테스트를 수행하기 위해 사용자를 인정하고 특허 받는 다중기능 회전식 마우스를 사용하는 이 인터페이스.

CT와 VT 분석기 CTP-120PA는 또한 윈도우 운영 체제를 기반으로 CTP 검사 소프트웨어를 운영하여 노트북을 통해 제어될 수 있습니다.



주요 특징

●Able이 보호 CTs, 측정 CT, TP 클래스 CT와 귀납적 VT를 시험합니다

●Test 자극 특성과 에러 곡선은 저주파 측정 윈칙에 근거했습니다

●Measure 비율, 극성, 전압법을 기반으로 하는 비율 오차와 위상각 오차

재배선하는 것이 필요없이 자동적으로 다단 CT를 시험하는 ●Capable

●Adopt는 키패드를 대체하기 위해 다중기능 회전식 마우스의 특허를 얻었습니다

디스플레이를 위한 ●Adopt 5.7 인치 LCD 스크린

●Adopt DSP, 무기와 내장된 리눅스 운영 체제

이용 가능한 ●Both 로컬 시험과 PC 리모트 테스트

●Higher 측정 정확도 : 0.05 % 0.05 %

CT의 ●Automatic 소자

직접적으로 짜맞춘 써멀 프린터에 의해 ●Print 테스트 결과

쉬운 수송을 위한 ●Small과 경량 (9kg / 19.84 파운드)



기술 데이터

●Test 표준 : IEC61869-2, IEC60044-1,60044-6, IEC61869-3, IEC60044-2, IEEE / ANSI C57.13

●Maximum 무릎 전압 측정 : 40kV

●Output 범위 :

전압 : 0~180V(RMS)

경향 : 0~12A(RMS), 36A (피크 값)

●Voltage 측정 정확도 : ±0.05%

●CT 비율측정 :

범위 :1~30000

정확도 : ±0.05%

●PT 비율측정 :

범위 :1~10000

정확도 : ±0.05%

●Phase 측정 :

정확도 : ±2min

결의안 : 0.01 분

●Secondary 권선 저항 측정 :

범위 : 0~300Ω

정확도 : 0.1%±1mΩ

●Burden 측정 :

범위 : 0~300VA

정확도 : 0.1%±0.1VA

●Memory 능력 : >3000 그룹 테스트 결과

●Power 공급

명목상 입력 전압량	주문 제작됩니다 (AC220V / 230V / 120V±10%, 1개 단계)
공칭 주파수	50/60 Hz
정격 전류	120V에 있는 230V / 12A에 있는 10A
연결	표준 AC 소켓 (IEC 60320)



●Environmental 상태

작동 온도	0... +50 'Ｃ (+32... +122 'F)
저장 온도	-25... +70 'Ｃ (-13... +158 'F)
습도 범위	상대 습도 5... 95 %, 불응축
진동	10에 있는 IEC 60068-2-6 (20m / s2... 150 Hz)



●Miscellaneous

중량	9 킬로그램 (19.84 파운드)
차원 (핸들 없이, Ｗ Ｘ Ｈ Ｘ Ｄ)	340×300×150mm (13.39x11.81x5.91에)
연결 포트	2곳 USB2.0 공항, 1 통신 포트



●Safety 표준, 전자파 적합성

EMC	제품은 전자파 적합성 (EMC) 지시 2004/108 / EC을 고수합니다 (CE가 따릅니다)
	IEC 61326-1 ; IEC 61000-6-4 ; IEC 61000-3-2/3
안전성	제품은 저전압 지시 2006/95 / EC을 고수합니다 (CE가 따릅니다).
	IEC 61010-1



CT와 VT 분석기 CTP-120PA는 귀납적 VT를 시험하는 것에 대해서 뿐만 아니라, 한 개의 비율과 다단 CT를 시험하기 위한 이상적이고 유일한 테스팅 도구입니다.
