ISO9001 자동적 기구 트랜스 테스트는 다중기능적인 36A에서 설정했습니다

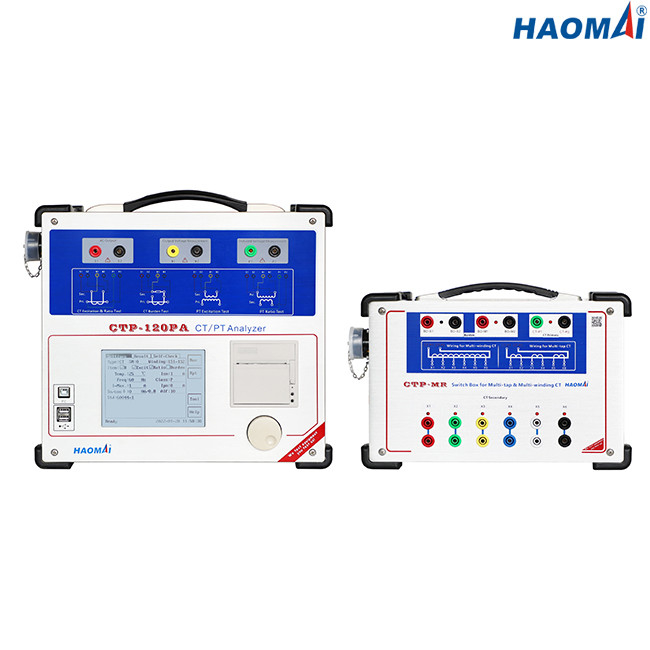

완전 자동 CT / VT 시험 시스템



모형을 만드세요 : CTP-120PA

CT / VT 시험 시스템 CTP-120PA는 특히 테스트중인 CT, VT와 합병된 트랜스를 위해 설계되는 완전 자동 경향과 전압 변환 장치 시험 시스템입니다.

CTP-120PA는 장치의 연결이 단지 한번 이 방법으로 그리고 어떠한 더 나은 수동 작동의 필요 없이, 최고 6까지 도청을 직접적으로 연결시키도록 허락하는 그것의 멀티-탭 스위치 박스 때문에, 더 빠른 테스트를 제공합니다.

CTP-120PA에 의해 수행된 주요 시험은 다음과 같습니다 : 자극, 정확도, 비율 & 위상 오차, 저항과 부담과 그들은 사용자 개입 없이, 완전 자동 방식으로 실행된 전부입니다. 모든 테스트는 경향과 전압을 발생시킴으로써 수행됩니다.

모든 기능성은 외부 환경을 위해 그리고 노트북 없이 설계되는 태양광 5.7 인치 읽기 쉬운 TFT LCD 스크린 디스플레이, 특허 받는 다중기능 회전식 마우스, 무기와 내장된 리눅스 운영 체제에 의해 관리됩니다.

테스트 결과는 국지 기억장치에 남아 있고, USB 플래시 디스크 를 경유하는 PC로 옮겨질 수 있습니다.



주요 특징

●Able이 경향, 전압과 합병된 트랜스를 시험합니다

●Main 테스트는 작동했습니다 : 비율 & 위상 오차, 극성, 자극, 저항, 정확도, 부담

●Selectable 시험 표준 : IEC61869-2, IEC60044-1,60044-6, IEC61869-3, IEC60044-2, IEEE / ANSI C57.13

CT의 행위를 묘사하는 ●Multi-tap 스위치 박스

●Adopt는 키패드를 대체하기 위해 다중기능 회전식 마우스의 특허를 얻었습니다

●Adopt 태양광 읽기 쉬운 5.7 인치 LCD 스크린

●Adopt DSP, 무기와 내장된 리눅스 운영 체제

이용 가능한 ●Both 로컬 시험과 PC 리모트 테스트

●Higher 측정 정확도 : 0.05 % 0.05 %

CT의 ●Automatic 소자

직접적으로 짜맞춘 써멀 프린터에 의해 ●Print 테스트 결과

●Able이 USB 플래시 디스크를 통해 테스트 결과를 다운로드합니다

쉬운 수송을 위한 ●Small과 경량 (9kg / 19.84 파운드)



기술 데이터

●Test 표준 : IEC61869-2, IEC60044-1,60044-6, IEC61869-3, IEC60044-2, IEEE / ANSI C57.13

●Maximum 무릎 전압 측정 : 40kV

●Output 범위 :

전압 : 0~180V(RMS)

경향 : 0~12A(RMS), 36A (피크 값)

●Voltage 측정 정확도 : ±0.05%

●CT 비율측정 :

범위 :1~30000

정확도 : ±0.05%

●PT 비율측정 :

범위 :1~10000

정확도 : ±0.05%

●Phase 측정 :

정확도 : ±2min

결의안 : 0.01 분

●Secondary 권선 저항 측정 :

범위 : 0~300Ω

정확도 : 0.1%±1mΩ

●Burden 측정 :

범위 : 0~300VA

정확도 : 0.1%±0.1VA

●Memory 능력 : >3000 그룹 테스트 결과

●Power 공급

명목상 입력 전압량	주문 제작됩니다 (AC220V / 230V / 120V±10%, 1개 단계)
공칭 주파수	50/60 Hz
정격 전류	120V에 있는 230V / 12A에 있는 10A
연결	표준 AC 소켓 (IEC 60320)



●Environmental 상태

작동 온도	0... +50 'Ｃ (+32... +122 'F)
저장 온도	-25... +70 'Ｃ (-13... +158 'F)
습도 범위	상대 습도 5... 95 %, 불응축
진동	10에 있는 IEC 60068-2-6 (20m / s2... 150 Hz)



●Miscellaneous

중량	9 킬로그램 (19.84 파운드)
차원 (핸들 없이, Ｗ Ｘ Ｈ Ｘ Ｄ)	340×300×150mm (13.39x11.81x5.91에)
연결 포트	2곳 USB2.0 공항, 1 통신 포트



완전 자동 CT / VT 시험 시스템 CTP-120PA는 전류 변압기, 전압 변환 장치와 합병된 트랜스를 시험하기 위한 강력한 테스팅 도구입니다.
