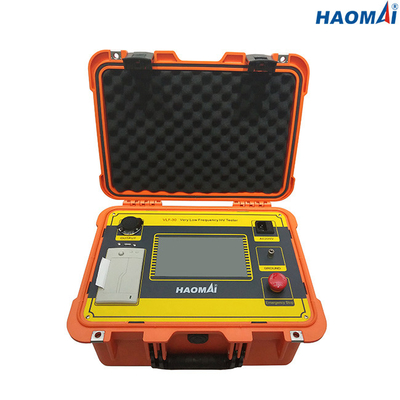

HAOMAI 30kV VLF HV 선로 시험 장치 0.05Hz AC 220V/120V

30kV VLF HV 테스터

모형을 만드세요 : VLF-30

VLF는 초저 주파대를 의미합니다.

30kV VLF HV 테스터 VLF-30은 30kV/20mA까지 출력할 수 있습니다.

VLF HV 테스터의 중요 사용은 중고 전압 보호해야 하는 전력 케이블을 시험하고 있습니다. 그것은 설치 또는 수리 뒤에 케이블을 검증해서 특히 가치 있습니다. 결함이 테스트 동안 실패하고, 결점을 발견하고, 수리 또는 교체를 하고 더 좋은 케이블로 남겨지게 하기 위해 VLF를 사용하세요.

그것이 현장 시험용 코일의 가지고 다닐 수 있고 적당한 방법을 제공하고, IEEE 433-2009 기준에 의해 지정되기 때문에, VLF HV 테스터는 또한 큰 회전기계 (motor/generator)를 시험하기에 매우 유용합니다.

주요 특징

1) 출력 주파수 : 0.1Hz, 0.05Hz, 0.02Hz

2) 경향, 전압과 파형 데이터는 직접적으로 정확한 데이터를 보증하는 고전압 부분으로부터 샘플링됩니다.

3) 과전압 방지 기능으로. 출력이 세트 전압 한계를 초과할 때, 기구는 보호를 위해 멈출 것이고 액션 시간이 20 부인 기간 이하입니다.

4) 높고 낮전압 두배 보호를 위한 과전류 방지 기능으로. 고압측은 정확한 정지 보호 값에 따라 설정될 수 있습니다. 저전압 부 위의 경향이 정격 전류를 초과할 때, 그것은 보호를 위해 중지될 것이고 작동 시간이 20 부인 기간 이하입니다.

5) 고전압 출력 보호 레지스터가 증폭기 몸에서 설계되어서 바깥에서 또 다른 보호 레지스터를 연결시키기 위한 어떤 필요성이 없습니다.

6) 높고 낮전압 폐쇄 고리 부정적인 피드백 제어 회로는 채택되고 따라서 생산량이 어떤 전기 용량 부상 효과를 가지지 않습니다.

7) 테스트 결과는 테스터로 저장될 수 있습니다.

8) 테스트 결과는 짜맞춘 써멀 프린터를 통해 출력될 수 있습니다.

기술 데이터

1) 출력 정격 전압 : 30kV / 20mA (피크 값)

2) 출력 주파수 : 0.1Hz, 0.05Hz, 0.02Hz

3) 부하 용량

0.1Hz, 최대. 1.1uF

0.05Hz, 최대. 2.2uF

0.02Hz, 최대. 5.5uF

4) 측정 정확도 : 3%

5) 전압 정부 피크 값 에러 : ≤3%

6) 전압파 형태 왜곡 : ≤ 5%

7) 근무 조건

온도 : -10C~+40C

습도 : ≤ 85%RH

8) 전원 공급기 : AC220V/120V ±10%, 50/60Hz

30kV VLF HV 테스터 VLF-30은 0.1Hz, 0.05Hz 또는 0.02Hz에 측정 전원 케이블을 위한 이상적 시험 장비 또는 회전기계 (모터 / 발전기) 입니다.
