50.27 파운드 탄젠트 델터 전원 변압기 시험 세트는 12kV 멀티페이즈를 장비를 답니다

전기 용량과 흩어지기 인자 시험 시스템



모형을 만드세요 : TDC3100

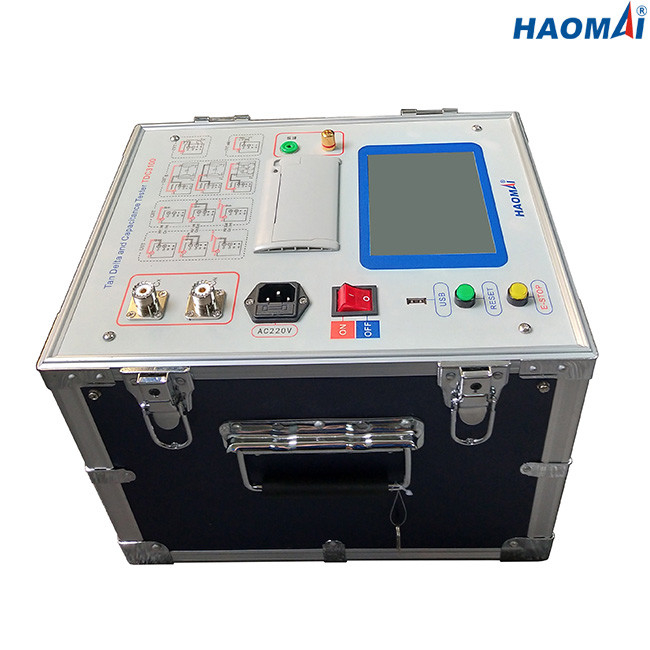

말하자면 C&DF 시험 세트인 전기 용량과 전력 / 흩어지기 인자 시험 시스템 TDC3100이 전력 / 흩어지기 인자와 전기 용량을 측정함으로써 고전압 장비의 단열 상태를 분석하기 위한 강력한 시험 시스템입니다.

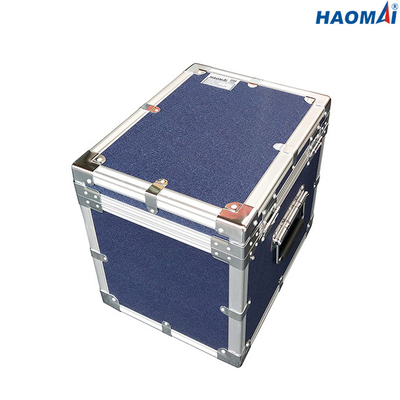

전기 용량과 전력 / 흩어지기 인자 시험 시스템 TDC3100은 22.8 킬로그램 (50.27 파운드) 이며, 그것이 그것을 테스트 중인 위치로 옮기도록 쉽게 합니다. TDC3100에 토론자단에 참가하여 터치 스크린은 작동을 더 쉽고 더 빠르게 합니다.



주요 특징

1)시험 표준 :IEC60247

2)선택 가능한 시험 모드 : UST, GST, 그스트그

3)10 kV 절연 역률 / 흩어지기 인자 (tan∂) 측정

4)12 kV에 있는 60 nF에 달하는 캐패시턴스 측정

5)이용 가능한 (정밀도 계급 1.0 또는 3.0과 CVT에 적합한) CVT 비검정

6)심한 간섭 또는 소음 상태 하에 시험을 받기 위한 간섭 억제 회로

7)쉽고 빠른 작동을 위한 터치 스크린

8)직접적으로 테스트 결과를 출력하기 위한 짜맞춘 써멀 프린터



기술 데이터

●Test 표준 : IEC60247

●Internal HV 출력 : 0.5~12kV

출력 정확도 : ±(reading×1%)

결의안 : 100V

최대 출력 전류 : 200mA

능력 : 2000VA

●Self-excitation 전원 : AC 0~50V/15A

●Dissipation 요인(tgδ) 측정

측정 범위 : 어떤 제한

정확도 : ±(reading×1%+0.040%)

결의안 : 0.001%

●Capacitance (스) 측정

측정 범위 : 15pF < Cx="">

스 < 60nF="">

스 < 150nF="">

스 < 300nF="">

스 <300nf for="" CVT="" test="">

정확도 : ±(reading×1%+1.00pF)

결의안 : 0.001pF (4 유효한 디지털)

●CVT 비검정 (정밀도 계급 1.0 또는 3.0과 CVT에 적합한)

측정 범위 : 10~10000

정확도 : 1%

●Frequency

단일 주파수 : 50Hz 또는 60Hz

가변 주파수 : 45Hz/55Hz, 47.5Hz/52.5Hz, 55Hz/65Hz, 57.5Hz/62.5Hz

인쇄하는 테스트 결과를 위한 ●Built-in 써멀 프린터

테스트 결과를 위한 ●USB 인터페이스는 저장을 다운로드 받

●Data 저장 : 200 테스트 결과는 테스터 내에 저장될 수 있습니다

●Power 공급 : (AC 220V/230V/120V/127V±10%, 1개 단계), 50Hz/60Hz를 특화했습니다

●Environmental 상태

저장 온도 : -20C~60C

작동 온도 : -10C~50C

습도 : <90>

●Miscellaneous

호스트의 차원 : 350x270mx270mm (13.78x10.62x10.63에.)



중량의 호스트 : 22.8 킬로그램 (50.27 파운드)

●Safety 자격들과 EMC

안전성 : IEC61010-1에 따라 설계됩니다

EMC : 경공업의 IEC 61326



전기 용량과 전력 / 흩어지기 인자 시험 시스템 TDC3100 (C&DF 시험 세트) TDC3100은 산재 요인(tgδ), 트랜스의 전력 요인(PF)와 전기 용량(Cx), 회로 차단기, 회전기, 케이블, CVT 등을 시험하기 위한 신뢰 가능 시험 도구입니다..
