Name: 장비 108×65mm LCD 디스플레이를 시험하는 HV 5kV 절연 저항
Brand: HAOMAI
SKU: HIT-5

장비 108×65mm LCD 디스플레이를 시험하는 HV 5kV 절연 저항

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	HAOMAI
인증:	ISO9001:2015
모델 번호:	HIT-5

결제 및 배송 조건:

최소 주문 수량:	1개 세트
가격:	negotiation
포장 세부 사항:	운송건 + 통
배달 시간:	5-10 일로 일합니다
지불 조건:	전신환
공급 능력:	달 당 400개 세트

접촉

상세 제품 설명

상품 이름:	HV 절연 저항계, 고저항계	맥스. 전압:	5KV
단열재 저항 범위:	0.01MΩ-10TΩ	직류 전압은 이릅니다:	0-1000V
AC 전압은 이릅니다:	0-750V	DAR와 PI 측정:	이용 가능합니다
하이 라이트:	장비를 시험하는 5kV 절연 저항 , 65 밀리미터 절연 저항 시험 장비 , LCD HV 절연 저항계

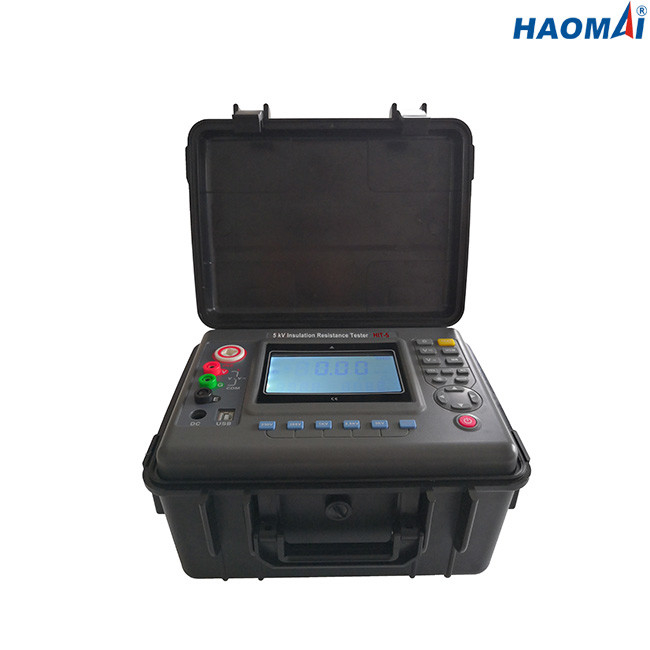

절연 저항계 5kV명

모형을 만드세요 : HIT-5

절연 저항계 (또한 고전압 DC 절연 저항계로 알려지 ) 다양한 절연재의 저항과 트랜스, 모터스, 케이블과 전기 장비의 절연 저항을 측정해서 사용됩니다.

기술 데이터

기능	절연저항시험, 전압 시험, 전류시험, 전기 용량 실험
근거 조건	75%RH 이하, 23' C±5' Ｃ
평가된 전압(V)	100V, 250V, 500V, 1kV, 2.5kV, 5kV
테스트 전압(V)	정격 전압 x(1±10%)
단열재 저항 범위	0.01MΩ~10TΩ
절연 저항 결의안	0.01MΩ
직류 전압은 이릅니다	0~1000V
직류 전압 결의안	0.1V
AC 전압은 이릅니다	0~750V
AC 전압 결의안	0.1V
출력 단락 전류	≥6mA
유전 흡수 비율(dar)와 편광 지수(PI) 측정	이용 가능합니다
전원 공급기	12V 충전지
백라이트	희미한 장소의 용도에 적합한 제어 가능한 회색 스크린 백라이트
화면 표시 방식	4 비트 큰 LCD 디스플레이, 회색 화면 백라이트
LCD 디스플레이 사이즈	108×65mm
기구 크기	277.2×227.5×153mm(LxWxH)
USB 인터 페이스	소프트웨어 모니터링과 데이터 전송을 위해. 보존된 데이터는 저장과 인쇄를 위한 컴퓨터에 업로드될 수 있습니다.
통신 회선	USB 통신 회선 1PC
시험선	고전압은 빨간 3 미터를 빼앗습니다, 고전압 시험선이 1.5smeters, 녹색 1.5 미터를 검게합니다
데이터 스토리지	500개 그룹. 저장이 가득 차는 것을 전체 기호는 나타냅니다.
데이터 보기	자료 뷰 기능 : MR 심볼 디스플레이
과잉 디스플레이	과잉 기능은 (측정 범위를 초과합니다) : OL 심볼 디스플레이
알람 기능	측정치가 설정값을 초과할 때, 알람 프롬프트는 주어질 것입니다
소비 전력	대기 : max.30mA는 (떨어져서 역광으로 비춥니다)
	백라이트를 켜세요 : max.42mA
	방법. max.300mA는 (떨어져서 역광으로 비춥니다)
기구 중량	(배터리를 포함하여) 2.72 킬로그램
배터리 전압	배터리 전압이 낮을 때, 저 전압 기호는 전시할 것입니다.
자동 셧-다운	15 분 부트 뒤에 있는 자동 차단
절연 시험	≥50MΩ (계측 라인과 경우 사이에)
내전압	AC3kV/50Hz, 1 분
작업 온습도	-10C~+50C<85%RH
저장 온습도	-15C~+55C<90%RH
안전성	IEC61010-1, IEC1010-2-31, IEC61557-1,5, IEC60529(IP54) 오염 등급 2, CAT 3세 300V

측정 범위와 정확도

측정 기능	출력 전압	측정 범위	정확도	결의안
절연 저항	100V(±10%)	0MΩ~0.5MΩ	±5%rdg±5dgt	0.001MΩ
		0.5MΩ~5MΩ	±5%rdg±5dgt	0.01MΩ
		5MΩ~50MΩ	±5%rdg±5dgt	0.1MΩ
		50MΩ~500MΩ	±5%rdg±5dgt	1MΩ
		0.5GΩ~5GΩ	±5%rdg±5dgt	0.01GΩ
		5GΩ~50GΩ	±10%rdg±5dgt	0.1GΩ
		50GΩ~500GΩ	±20%rdg±5dgt	1GΩ
	250V(±10%)	0 MΩ~1MΩ	±5%rdg±5dgt	0.001MΩ
		1 MΩ~10MΩ	±5%rdg±5dgt	0.01MΩ
		10 MΩ~100MΩ	±5%rdg±5dgt	0.1MΩ
		100MΩ~1000MΩ	±5%rdg±5dgt	1MΩ
		1GΩ~10GΩ	±5%rdg±5dgt	0.01GΩ
		10GΩ~100GΩ	±10%rdg±5dgt	0.1GΩ
		100GΩ~1000GΩ	±20%rdg±5dgt	1GΩ
	500V(±10%)	0 MΩ~2MΩ	±5%rdg±5dgt	0.001MΩ
		2 MΩ~20MΩ	±5%rdg±5dgt	0.01MΩ
		20 MΩ~200MΩ	±5%rdg±5dgt	0.1MΩ
		200 MΩ~2000MΩ	±5%rdg±5dgt	1MΩ
		2GΩ~20GΩ	±5%rdg±5dgt	0.01GΩ
		20GΩ~200GΩ	±10%rdg±5dgt	0.1GΩ
		200GΩ~2000GΩ	±20%rdg±5dgt	1GΩ
	1kV(±10%)	0 MΩ~5MΩ	±5%rdg±5dgt	0.001MΩ
		5 MΩ~50MΩ	±5%rdg±5dgt	0.01MΩ
		50 MΩ~500MΩ	±5%rdg±5dgt	0.1MΩ
		500 MΩ~5000MΩ	±5%rdg±5dgt	1MΩ
		5GΩ~50GΩ	±10%rdg±5dgt	0.01GΩ
		50GΩ~500GΩ	±15%rdg±5dgt	0.1GΩ
		500GΩ~5000GΩ	±20%rdg±5dgt	1GΩ
	2.5kV(±10%)	0 MΩ~10MΩ	±5%rdg±5dgt	0.01MΩ
		10 MΩ~100MΩ	±5%rdg±5dgt	0.1MΩ
		100 MΩ~1000MΩ	±5%rdg±5dgt	1MΩ
		1 GΩ~10GΩ	±5%rdg±5dgt	0.01GΩ
		10 GΩ~100GΩ	±10%rdg±5dgt	0.1GΩ
		100 GΩ~1000GΩ	±15%rdg±5dgt	1GΩ
		1 TΩ~10TΩ	±20%rdg±10dgt	0.01TΩ
	5kV(±10%)	0 MΩ~20MΩ	±5%rdg±5dgt	0.01MΩ
		20 MΩ~200MΩ	±5%rdg±5dgt	0.1MΩ
		200 MΩ~2000MΩ	±5%rdg±5dgt	1MΩ
		2 GΩ~20GΩ	±5%rdg±5dgt	0.01GΩ
		20 GΩ~200GΩ	±10%rdg±5dgt	0.1GΩ
		200 GΩ~2000GΩ	±15%rdg±5dgt	1GΩ
		2 TΩ~10TΩ	±25%rdg±10dgt	0.01TΩ

전압 범위 & 정확도

시험 기능	방법 범위	정확도	결의안
직류 전압	DC 0.0V~1000V	±1.5%rdg±3dgt	0.1V
AC 전압	AC 0.0V~750V	±1.5%rdg±3dgt	0.1V

전류 범위 & 정확도

측정 기능	측정 범위	정확도	결의안
DC 경향	1mA-6mA	±10%rdg±5dgt	0.01mA
	100uA-1000uA	±10%rdg±5dgt	1uA
	10uA-100uA	±10%rdg±5dgt	0.1uA
	1uA-10uA	±10%rdg±5dgt	0.01uA
	100nA-1000nA	±10%rdg±5dgt	1nA
	10nA-100nA	±20%rdg±5dgt	0.1nA
	1nA-10nA	±20%rdg±5dgt	0.01nA
	100pA-1000pA	±30%rdg±5dgt	1pA

정전용량 범위 & 정확도

측정 기능	측정 범위	정확도	결의안
전기 용량	10uf-50uf	±15%rdg±5dgt	0.01uf
	1uf-10uf	±15%rdg±5dgt	0.1uf
	100nf-10nf	±15%rdg±5dgt	0.01 nf
	10nf-100nf	±15%rdg±5dgt	0.01 nf
